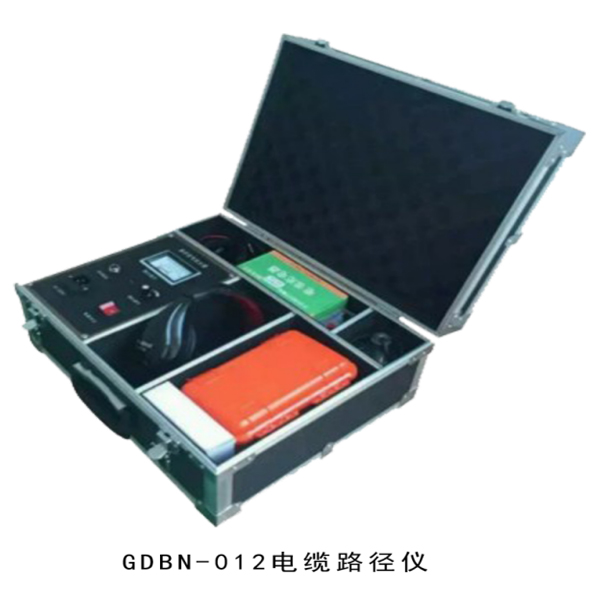

012 电缆路径仪

1．该款电缆路径仪源配合路径探测接收机能可靠地探测各类电缆的走向以及埋设深度。

西安光大百纳电子科技有限公司是由新三板上市公司光大百纳（股票代码：831548）投资成立的全资子公司。公司位于西安市雁塔区西安电子科技大学南邻，是以研发、生产、销售高低压电力测试设备为主，主要为电力系统的发电、供电、用电部门、科研机构及承装、承试、承修（变电、电缆）的相关企业提供高低压试验设备和检测仪器仪表。公司产品广泛应用于电力、水利、石油、铁路、矿山、化工等行业，产品有着专业优质、智能、稳定高效、轻巧便携、简单操作、安全耐用的特点，多年来以优异的产品性能为用户带来了显著的经济效益，赢得客户的信赖和赞誉。

一.功能特点

1．该款电缆路径仪由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频（15625Hz）的同频干扰。大大提高了现场探测效率。

2．电缆路径仪由于采用幅度调制技术，本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。

3．电缆路径仪本信号源的大功率输出信号可以使所探测的路径距离达10Km以上，完全满足大多数企业的各类超长度敷设的电缆。



一.功能特点：

1．输出功率：  Pomax ≥100W

2．工作频率：  15Khz

3．工作方式： 断续

4．输出阻抗：   Zo=Zc (电缆特性阻率)

5．工作电源：   AC 220V  ±10％

6．环境条件：   温度-20 — +50摄氏度，湿度小于95%

二.路径信号发生器示意图：
1．表头：用于指示输出功率大小。
2．输出：15Khz信号输出端，连接电缆地线和芯线。
3．输出（阻抗）调节：用于调节仪器与所接电缆阻抗匹配，使输出功率大。
4．电源插座：AC220V交流供电。
5．电源开关：打开开关，指示灯亮！电源连接正常。
