伸缩式喷漆房-1

公司简介：山东新迈节能环保有限公司位于山东省滨州市邹平市。多年来本着创品牌战略,主要生产环保设备布袋除尘器，脉冲打磨柜，水帘柜，干式喷漆柜、家具喷烤漆房、汽车喷烤漆房、水帘式喷漆房，木材烘干设备。公司新上设备，从根本上保证了产品的质量。
山东新迈节能有限公司奉行“倡科学管理、求质量效益、让客户满意”的经营方针。严谨完善、热情、周到、快捷的售后服务除去你的后顾之忧，从而拉近了客户与厂家之间的关系，携手的路子越走越远，从而成为朋友。因为我们专业，所以我们做的好。欢迎新老客户光临指导！

诚信 创新 服务 共赢

设备结构

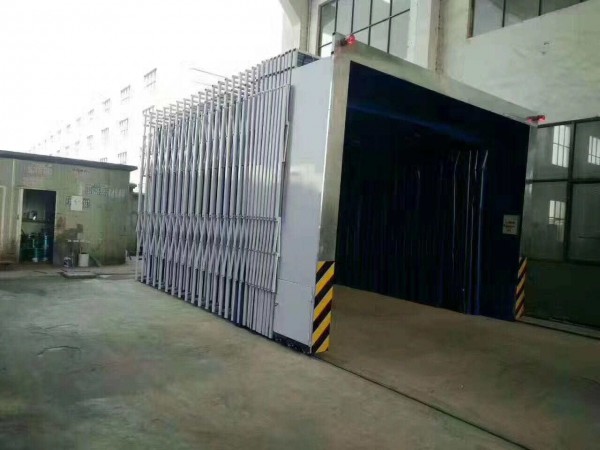

伸缩式喷漆房废气处理设备使用的一种大型环保设备伸缩式除尘室主要由轨道、移动框架室体、房体密封布、电控箱组成。

各部分结构功能如下：

1、轨道：采用方管和钢板焊接制造地轨作为伸缩移动轨道。

2、移动框架室体：由移动龙门架装置、移动房体支架、伸缩控制连杆室体密封布等组成。

3、移动龙门架装置是移动伸缩房的伸缩牵引支架，它包括了龙门架、伸缩移动动力装置和限位器、伸缩警示灯。移动动力装置即驱动电机、减速箱、动力分配轴、传动链轮、传动链条、主动轮及其传动轴。传动图如下页图。

4、移动房体支架：包括垂直框架、房顶框架、密封布压板、内部斜撑、从动轮，是移动房体的主要钢结构支架系统。用于房体长度方向伸缩受力和透明PVC布的固定。***后一套支架为固定支架，固定在墙壁或地面。其余支架的垂直支架底座为被动滚轮，用于支撑支架和减少移动阻力。

5、伸缩控制连杆：每侧一套，每套分为上下两组，由斜连杆、垂直连杆、连接轴组成。斜连杆的中间连接轴固定于垂直支架上，端轴两端与相邻斜连杆轴连，其中一个端轴与垂直连杆连接，并通过垂直连杆与另一组相应斜连杆连接。龙门架及***后一套垂直支架通过半连杆与斜连杆连接。斜连杆的作用是将龙门架的伸缩长度平均分配给移动支架，保证整套房体前后伸缩的一致性。垂直连杆的作用是通过控制上下两组伸缩连杆的伸缩一致，从而保证龙门架及各移动支架的垂直平移。

6、采用厚度0.5mm透明PVC三防布作为房体密封布。

7、电控系统：用于伸缩房室体的伸缩控制
