XES-202 发电机励磁控制器

XES-202励磁控制器是我公司研发生产的一款32位全数字励磁控制器，此款控制器为高端励磁控制器，既可选用32位ARM为主控芯片，也可选用32位DSP为主控芯片，采用全中文液晶显示，所有参数

武汉欧立德电气有限公司是专注于电力电子领域应用技术的高新技术企业，多年来专业从事同步发电机可控硅励磁、电动机可控硅励磁，电力电子整流装置、电力领域工业控制及自动化等，在电力电子应用领域积累了成熟丰富的经验，可控硅控制技术及变流变频控制技术。

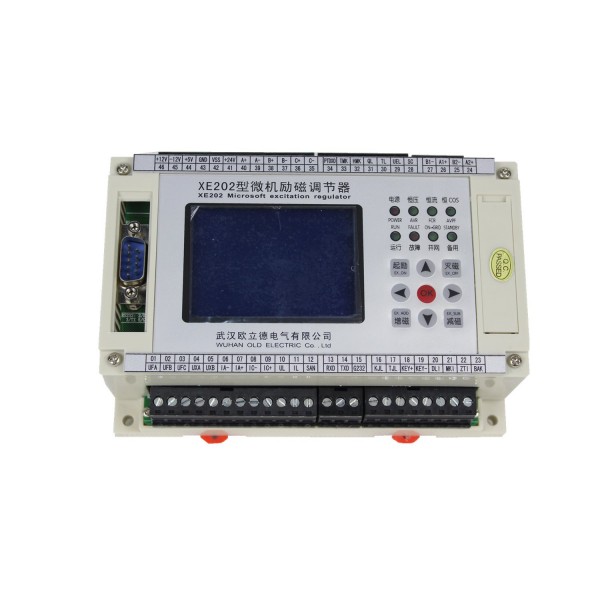

一、 概述 XES-202励磁控制器是我公司研发生产的一款32位全数字励磁控制器，此款控制器为高端励磁控制器，既可选用32位ARM为主控芯片，也可选用32位DSP为主控芯片，采用全中文液晶显示，所有参数设置数字化。可选用一个控制器组成单微机励磁装置，也可选用2个控制器组成双微机励磁。整个控制器由一块6层电路主板和LCD显示组成，简单方便，功能强大。适合于100MW以下各种型号的发电机组励磁装置，是励磁厂家、发电机厂家、自动化监控厂家配套生产及电站励磁改造的选产品。武汉欧立德XES-202发电机励磁控制器

武汉欧立德XES-202发电机励磁控制器

二、 装置特点 恒压、恒流、恒功率因数、恒角度等多种调节方式；
PSS功能；
功率桥整流故障保护；
大励磁电流值（反时限）限制和强励反时限限制；
转子过压保护功能；
欠励限制+失磁保护功能；
软件移相及调差；
自动跟踪系统电压或给定电压；
发电机PT断线监测及自动切换保护；
装置停风、可控硅故障和部分切除时的保护功能；
在线修改参数和实时参数显示；
实时数据录波；
装置自诊断和恢复；
故障录波；
软件的自检及容错功能；
适应式变结构、变参数并联PID调节规律；
远方控制和就地控制功能；
可以用RS485或以太网与上位机通讯；
可以采用开关量做接口；

武汉欧立德XES-202发电机励磁控制器

三、 主要性能参数 机端电压测量UF： 电压互感器副边额定值100V
定子电流测量IF：  额定值输入或1A输入
转子电流测量IL：  霍尔电流传感器测量0～100mA
触发脉冲频率：    10KHz
模拟量输入通道 ：16路
数字量输入 ：40路
数字量输出 ：40路
自动 / 手动 调节范围 ：（10～130）％额定值
起励 ：超调量小于1％额定值，起励时间小于2.5秒，振荡次数小于1次
调差率 ：软件无功调差 ±15％
调压精度 ：不大于±0.5%
晶闸管移相范围 ：5～145°
晶闸管控制角分辨率 ：1/20000
励磁系统能满足机组手动和自动准同期并网发电
保证能在110％励磁电流情况下长期工作
机组运行频率变化1％，额定机端电压变化不大于0.1%
机端电压下降为80％额定值时，提供2倍以上的强励电流，持续时间不小于20秒
励磁系统电压响应时间 ：上升时间小于0.08秒，下降时间小于0.15秒
电压反应比不小于2单位 / 秒
自动励磁调节器的调节精度小于0.2%额定电压
正常起励方式为残压起励，当残压为额定电压的2％时即可起励，当无残压时，由微机检测控制自动它励起励，无需人工干预，自动它励的容量为1kVA，起励无超调、无振荡
发电机突甩额定有功和额定无功负荷后，机端电压超调量不大于额定10％，振荡次数不超过3次，调节时间不大于5秒
励磁PT设有断线检测、自动切换和保护，并发信号
转子过压保护，并发信号
风机停风限制保护，并发信号
功率桥整流故障保护，并发信号
欠励限制功能
强励顶值限制功能和强励反时限功能

þ 具有远方控制和就地控制功能
þ 自动励磁调节器的调节精度优于0.1%额定电压
þ 可以用RS485或以太网与上位机通讯
þ 可以采用开关量做接口
þ 电压反应比不小于2单位 / 秒
