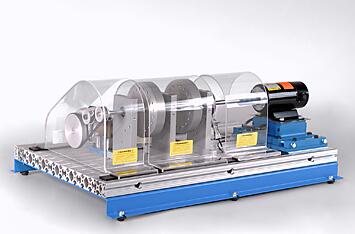

PT700 转子动力学模拟实验平台

PT700转子动力学模拟实验平台是一个复杂的机械故障模拟实验平台，具有机器振动模拟实验台（PT300）和齿轮传动系统模拟实验台（PT500）的所有功能。它是一款机械振动与齿轮箱模拟综合实验台，旨在学习各种常见的机械缺陷和齿轮箱问题，如风力涡轮机同时高速和低速旋转时的机械故障。

      瓦伦尼安（英文缩写VALENIAN）是一家位于苏州的教学设备生产企业，前身是由西班牙VALENIAN教学系统公司在中国的代表处，经过多年发展和对中国市场的不断探索为更好的为中国的高校服务，2014年瓦伦尼安（苏州）教学设备有限公司正式成立。

      瓦伦尼安一直VALENIAN专注于机械故障模拟实验领域的产品开发、定制系统集成以及培训指导工作，在中国有超过千家院校选择和瓦伦尼安合作。目前拥有博士6名，博士后3名;拥有科技带头人、关键技能带头人及各类高级人才近20名。还有一大批具有高、中级技术、技能职称的员工。

基本特征

PT700转子动力学模拟实验平台是一个复杂的机械故障模拟实验平台，具有机器振动模拟实验台（PT300）和齿轮传动系统模拟实验台（PT500）的所有功能。它是一款机械振动与齿轮箱模拟综合实验台，旨在学习各种常见的机械缺陷和齿轮箱问题，如风力涡轮机同时高速和低速旋转时的机械故障。负责设备诊断的工程师可以使用该模拟实验台来学习振动诊断和测量方法，检测机械缺陷的技术，还可在机器故障情况下研究振动模式，以及寻找齿轮振动问题解决方案的能力。特别是，它适合用作振动培训机构振动的实践性工具，或者用于深入研究风力涡轮机低速轴承缺陷和齿轮箱缺陷的学术研究人员。

        转子动力学模拟实验平台功能应用

• 振动测量的实践                            •时域波形, 频率分析

• 振动传感器位置的佳选择                   •相位测量，转速脉冲信号的应用

• 质量不平衡的影响                                •1平面 & 2平面 动平衡

• 轴不对中的影响                                   •多级轴对中的实践

• 软脚校正                                             •启停机测试

• 轴临界转速的研究                                •MODAL 分析, ODS 测量

• 轴承失效研究                                       • 故障轴承的时域 & 频率 分析

• 齿轮失效分析                                       • 齿轮间隙的影响

•   螺旋齿轮问题分析                               • 油液分析& 磨粒分析

• 低速机械振动分析                                •检测低速故障轴承方法的研究

• 机械状态监测实践

PT700机械综合故障模拟实验台,机器振动与仿真实验台,瓦伦尼安机器故障诊断实验台,机械缺陷模拟实验台,机器振动研究仿真实验台,VALENIAN机械故障与诊断试验台

技术参数

电气参数
电机	1.5kw (2Hp)3相交流电机
控制器	变频器频率变化（转速变化）
速度范围	100~6000rpm通过旋转旋钮调节速度
显示1	输入速度LED显示，高9999 RPM，
显示2	输出速度LED显示，高9999 RPM
轴向负载装置	磁粉制动器由电压控制，0~50Nm连续调节
开关1	操作ON / OFF开关
开关2	加载ON / OFF开关，加载到以前相同的设置
输出端子	1V脉冲/转的6V TTL信号输出
输入电压	220 VAC，单相，60/50 Hz
使用环境	-10~50°C, 35~85RH
机械参数
轴	输入轴直径25mm，输出轴直径30mm，钢
转盘（转子）	直径154mm铝制转子，带2排M6螺丝孔（f140mm-18个孔,f120mm-18个孔）
轴承单元	转子组件单元中轴承（UCPH-205） 齿轮箱密封球轴承（6005 x2ea，6204x2ea，6805x2ea）
轴承座	通过安装在低速轴上的正常和有缺陷轴承的组合，可以左右更换，可以分析低速缺陷
齿轮箱	2级，3轴直齿轮箱，减速比为4.97：1，轴：直径 25mm，中间轴和输出轴：直径 30mm，所有有缺陷和良好的齿轮都组装在同一根轴上
磁粉制动器（用于齿轮负载）	0-50 Nm，通过电压调节; 旨在为齿轮箱提供所需的负载，额定扭矩：50Nm，额定电压和电流：24V / 0.94A，功率：22.6W，重量：14.5Kg，大速度：1800rpm，磁粉量：60gr
负载（可选）	直径为130mm的旋转盘，用于给轴承提供负载
百分表	1 / 100mm移动指示器，并用于对中校正可在不对中测试后，返回到原始位置
缺陷轴承（可选）	内圈缺陷轴承（f0.5和f1），外圈缺陷轴承（f0.5和f1）
底板	底板厚度15mm，机加工压铸铝底座和6个橡胶缘底座
安全防护	抗冲击透明安全盖，带安全隔离器
重量和尺寸
重量	约 80kg
尺寸	长度x宽度x高度 = 750x320x390 mm
