PT500 变速箱缺陷模拟实验台

变速箱缺陷模拟实验台（PT500）是专为模拟工业齿轮故障而设计的，用于齿轮传动系统的深入研究，它由一个带有滚动轴承、行星齿轮箱和电磁制动器和两级平行轴齿轮箱所组成。PT500的所有功能可用于研究齿轮箱动力学和声学特性、机器状态监测、基于振动的诊断技术、润滑或磨损颗粒分析。它有一个坚固稳定的结构，有足够的空间来

      瓦伦尼安（英文缩写VALENIAN）是一家位于苏州的教学设备生产企业，前身是由西班牙VALENIAN教学系统公司在中国的代表处，经过多年发展和对中国市场的不断探索为更好的为中国的高校服务，2014年瓦伦尼安（苏州）教学设备有限公司正式成立。

      瓦伦尼安一直VALENIAN专注于机械故障模拟实验领域的产品开发、定制系统集成以及培训指导工作，在中国有超过千家院校选择和瓦伦尼安合作。目前拥有博士6名，博士后3名;拥有科技带头人、关键技能带头人及各类高级人才近20名。还有一大批具有高、中级技术、技能职称的员工。

基本特征

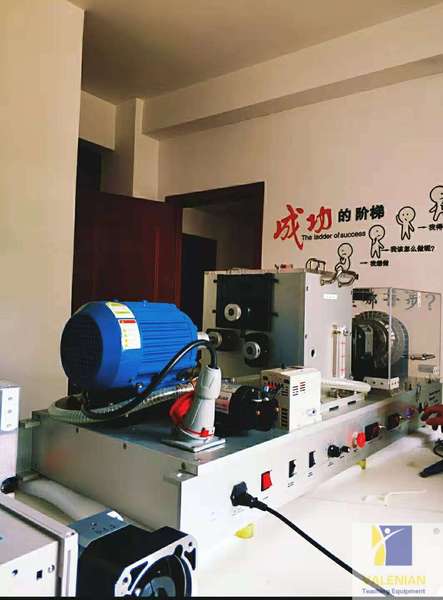

      变速箱缺陷模拟实验台（PT500）是专为模拟工业齿轮故障而设计的，用于齿轮传动系统的深入研究，它由一个带有滚动轴承、行星齿轮箱和电磁制动器和两级平行轴齿轮箱所组成。变速箱缺陷模拟实验台-PT500的所有功能可用于研究齿轮箱动力学和声学特性、机器状态监测、基于振动的诊断技术、润滑或磨损颗粒分析。它有一个坚固稳定的结构，有足够的空间来放置振动数据采集器，来采集振动信号。其结构便于安装，更换齿轮。2级平行轴齿轮箱可设计为----通过不同的齿轮模块降低或提高齿轮比。并且可以测试滚动轴承缺陷，例如内圈，外圈和滚珠损坏。在齿轮测试中可以进行基本的负载控制，并且可以进行间隙调整以进行间隙研究。可以将不同类型的缺陷集成到齿轮箱中，通过各种缺陷一次一个地或同时地研究缺陷之间的相互作用。

功能应用

·低速齿轮箱故障检测与诊断          ·研究齿轮失效引起的振动特征研究

·根据载荷变化研究齿轮特性          ·转速变化对振动特性的影响研究

·轴承缺陷及载荷效应                    ·行星齿轮失效研究

·机械摩擦研究                              ·信号处理技术研究

·研究速度和载荷变化的影响          ·佳传感器位置的选择

·振动认证测试                       ·电机故障研究

PT500的所有功能可用于研究齿轮箱动力学和声学特性、机器状态监测、基于振动的诊断技术、润滑或磨损颗粒分析。它有一个坚固稳定的结构，有足够的空间来放置振动数据采集器，来采集振动信号。其结构便于安装，更换齿轮。2级平行轴齿轮箱可设计为----通过不同的齿轮模块降低或提高齿轮比。

并且可以测试滚动轴承缺陷，例如内圈，外圈和滚珠损坏。在齿轮测试中可以进行基本的负载控制，并且可以进行间隙调整以进行间隙研究。可以将不同类型的缺陷集成到齿轮箱中，通过各种缺陷一次一个地或同时地研究缺陷之间的相互作用。

技术参数：

电气参数
电机	1.5kW（2 hp）三相交流电动机
控制器	变频器频率变化（转速变化）
速度范围	100~6000rpm通过旋转旋钮调节速度
显示1	输入速度LED显示，高9999 RPM，
显示2	输出速度LED显示，高9999 RPM
轴向负载装置	磁粉制动器由电压控制，0~50Nm连续调节
开关1	操作ON / OFF开关
开关2	加载ON / OFF开关，加载到以前相同的设置
输出端子	1V脉冲/转的6V TTL信号输出
输入电压	220 VAC，单相，60/50 Hz
使用环境	-10~50°C, 35~85RH
机械参数
轴	输入轴：直径 25mm，输出轴：直径 30mm，钢
轴承单元	密封球轴承（6205）
轴承座	通过安装在低速轴上的正常和有缺陷轴承的组合，可以左右更换，可以分析低速缺陷
齿轮箱	2级3轴直齿轮箱，比率为4.97：1 所有有缺陷和良好的齿轮都组装在同一根轴上
行星齿轮	齿轮比10：1，径向载荷：260kg，轴向载荷：130kg
底板	加工的15mm压铸铝底座和6个橡胶缘底座
安全防护	抗冲击透明安全盖，带安全隔离器
轴	输入轴：直径 25mm，输出轴：直径 30mm，钢
重量和尺寸
重量	Approximately 70kg
尺寸	1000mm(L), 500mm(W), 470mm(H)
