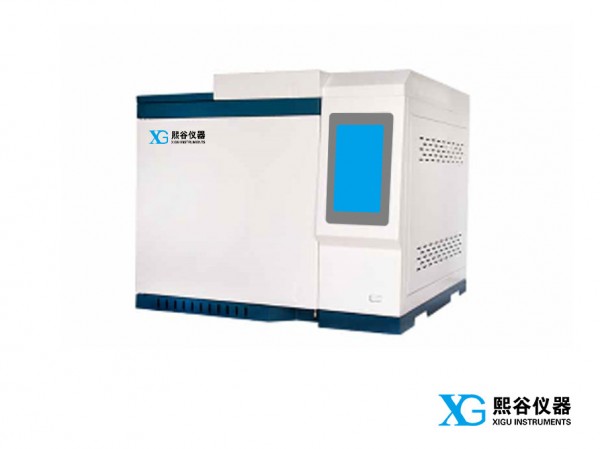

GC2023型 变压器油分析专用气相色谱仪

变压器油分析专用气相色谱仪

山东熙谷仪器设备有限公司是一家致力于为生命科学、环境保护、食品安全、精细化工、药物分析等领域用户提供化验室整体解决方案的分析仪器制造商和销售商。公司主营有气相色谱仪、液相色谱仪、气相及液相辅助设备及备品备件(发生器、工作站、色谱柱、顶空进样器、热解析等)、分光光度计、酸度计、电导率仪、浊度仪、水分测定仪、电子天平、旋转蒸发器、粘度计、实验室用纯水机等。 熙谷仪器以“专业执着，精益求精”为企业宗旨，秉承“为用户创造价值，为企业赢得朋友”的核心服务理念，为用户提供完善、专业的售前售中售后的技术服务。熙谷团队以前瞻性的发展眼光和订制实力，与客户需求接轨，通过推动品牌的不断革新，持续为客户提供优质的产品和服务。以振兴我国仪器为己任，不断创新，永攀科技高峰。 目前，我们的客户已遍及大中专院校、石油化工、能源环保、食品安全、电力、第三方检测等众多生产科研领域。因为有了你们的信任，让熙谷团队更加有信心努力拼搏，为客户提供更优质的产品和更快捷的服务。不忘初心，携手共创未来！

变压器油分析专用气相色谱仪

    用气相色谱法测定缘油中溶解气体的组分含量，是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

变压器油分析专用气相色谱仪可根据用户不同的需求，专用于溶解气体组份含量的分析，仪器采用的三检测器流程，配TCD检测器和两个FID检测器，一次进样7分钟内即可完成缘油中溶解的9种气体组分含量（包括氢气、氧气、氮气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。其中H2、O2、N2通过TCD检测；CO、CO2通过FID1检测，烃类气体（CH4、C2H4、C2H6、C2H2）通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是对C2H2的影响，缩短检测时间的同时也大大提高了检测灵敏度。按国标规定的方法脱出缘油样中的溶解气体，由色谱柱进行分离，色谱检测器进行检测，然后通过专用色谱工作站进行数据的分析和管理。本方法满足标准GB/T 17623-1998《缘油中溶解气体组分含量的气相色谱测定法》、电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》中对气相色谱仪的要求。

变压器油分析专用气相色谱仪
性能特点

l  采用灵活多变的分析流程，满足用户不同的检测需求。

l 一次进样，多可同时分析缘油中CO、CO2、H2、O2、N2、CH4、C2H6、C2H4、C2H2九种气体。

l  微型转化炉设计，具有更高的转化率，可满足对CO和CO2更小检测限的追求。

l CO、CO2通过甲烷转化炉由FID检测，H2、O2、N2由TCD检测。

l  H2实际检测小浓度，可达到0.2ppm，CO/CO2低可达到0.05ppm（需增加附件配置）

l  工作站具有强大的数据处理、数据库管理和图形管理功能

l  多用户多设备管理，方便了管理部门的检索要求，自动校正因子计算，可多次校正平均

l  提供三比值检索，TD图示，组份浓度图示等多种故障诊断方式

技术参数

1、 检测范围及检测限（单位µL/L）：

组分	检测范围
H2	2-10000
CO	2-50000
CO2	2-50000
CH4	0.1-2000
C2H4	0.1-2000
C2H6	0.1-2000
C2H2	0.1-2000

检测器参数

1.氢火焰离子化检测器（FID）

◎收集采用圆筒型结构，石英喷口

◎检测限：≤8×10^-12g/s（正十六烷/异幸烷）

◎基线噪声：2×10^-13A

◎基线漂移 ：≤2×10^-12A/30min

◎线性：≥10⁷

◎自动点火

2.热导检测器（TCD）

◎采用半扩散式结构

◎电源采用恒流控制方式

◎敏感度：S≥3000mv.ml/mg（正十六烷/异幸烷）  HTCD高灵敏度热导检测器S≥10000mv.ml/mg（正十六烷/异幸烷）； 数字放大1、2、4、8倍任选

◎基线噪音：≤10μv

◎基线漂移：≤30μv/30min

◎线性：≥10⁵

◎载气流速稳定性：≤1%。
