概述

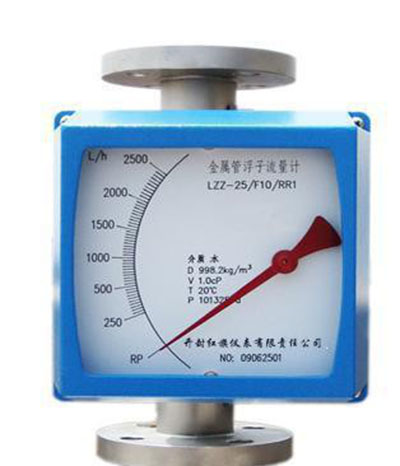

西安君昊天诚-LZD系列报警型金属转子流量计采用可变面积式测量原理，适用于测量液体、气体。全金属结构，有指针型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0～10mA4～20mA的标准模拟量信号输出和现场指示，累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁过滤器和特殊规格品种。
原理
浮子在测量管中，随着流量的变化，将浮子向上移动在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
特点
1、坚固的全金属结构设计型浮子流量计
2、采用mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量材质
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
技术参数
精度等级：1.0 1.5 2.0
压力损失：7kPa-70kPa
介质温度：标准型：﹣80℃-＋200℃：PTFE：﹣80℃－95℃ 高温型：可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3) <30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃ 指针型－40℃－+120℃
连接形式：法兰型HG20592或用户
螺纹型DIN11851或用户
电缆接口：M20*1.5 1/2NPT
供电电源：标准型24VDC（10．8VDC－36VDC ）
交流型：220VAC (85－265VAC 50HZ)
电池型：3．6V@4AH镍氢电池
输 出：标准信号：二线制4~20mA
脉冲信号：小间隔50MS
报警信号：上限或下限瞬时流量报警
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
LZD流量范围
|
通经（mm） |
流量范围 |
压力损失kPa |
|||
|
水L/h* |
空气M3/h* |
水 |
空气 |
||
|
常规型 |
防腐型 |
常规型，防腐型 |
|||
|
15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14 |
|
|
25 |
100～1000 |
63～630 |
3～30 |
7 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19 |
|
|
40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17 |
15.5 |
|
|
80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
100 |
6300～63000 |
4000～40000 |
100～1000 |
15 |
19.2 |
|
150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |
* 特殊流量可与我厂协商定制
西安君昊天诚-LZD系列报警型金属转子流量计选项参考
|
LZD |
|
|||||||
|
金 属 转 子 流 量 计 |
DN15~150 |
|
||||||
|
公 称 通 径 |
A |
下进上出 |
||||||
|
B |
上进下出 |
|||||||
|
C |
侧进侧出 |
|||||||
|
D |
左进右出 |
|||||||
|
F |
右进左出 |
|||||||
|
传 感 器 结 构 形 式 |
R1 |
304 |
||||||
|
R0 |
316 |
|||||||
|
RL |
316L |
|||||||
|
RP |
PTFE |
|||||||
|
H |
哈氏合金 |
|||||||
|
Ti |
钛合金 |
|||||||
|
浮 子 和 测 量 管 材 质 |
M1 |
指针指示瞬时流量 |
||||||
|
M2 |
LCD液晶显示瞬时和累计流量，供电 |
|||||||
|
M4 |
LCD+指针，输出4~20mA |
|||||||
|
M5 |
防爆设计，其它同M4 |
|||||||
|
显 示 器 形 式 |
Z |
阻尼型 |
||||||
|
T |
夹套型 |
|||||||
|
H |
高温型 |
|||||||
|
Y |
高压型 |
|||||||
|
传 感 器 附 件 功 能 |
K1 |
上限报警 |
||||||
|
K2 |
下限报警 |
|||||||
|
K12 |
上下限报警 |
|||||||
|
指示器附件功能 |
I |
本安型（ExiaIICT6) |
||||||
|
D |
防爆型（ExdIICT6) |
|||||||
|
防 爆 等 级 |
备注：定制吹扫装置时，请于我厂协商。 |
|||||||
|
选项举例：LZD-50.A.R1.M4.H.K2.D |
||||||||
