广成科技 容错CAN转高速CAN设备

广成科技 容错CAN转高速CAN设备

沈阳广成科技有限公司是国家认定的高新技术企业。公司现有自主知识产权20余项，主营产品全部为自主研发，是国内领先的工业互联设备供应与服务商。公司主要从事工业通信设备及工业自动化设备的研发、生产、销售，产品涵盖CAN总线分析仪、ECU下载器、工业网关、远程IO、PLC核心板、伺服驱动器等工业通信软、硬件产品并提供全面的解决方案。公司自2010年成立以来，始终以“推动工业互联技术的进步，提供有竞争力的产品和服务”为使命，不断的帮助用户创造价值，现已服务用户10万余家，涉及交通、电力、能源、医疗器械、船舶、军工、自动化等多个行业。

  功能概述

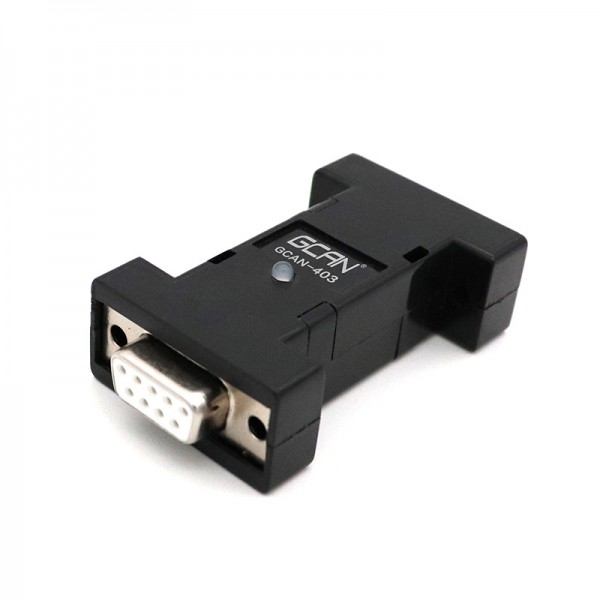

  广成科技 容错CAN转高速CAN设备提供了符合ISO/DIS11898-2/3规范的标准CAN（高速CAN）收发器与容错CAN收发器之间的透明转换功能。GCAN-403转换器上集成1个容错CAN收发器和1个标准CAN收发器，支持5Kbps~125Kbps之间通讯速率的互转。GCAN-403转换器可用于容错CAN网络的测试与转换。

  广成科技 容错CAN转高速CAN设备需搭配我公司DB9接口标准CAN设备使用，用户只需将广成科技 容错CAN转高速CAN设备直接接到DB9形式的CAN总线接口上，即可将CAN分析仪、CAN转换网关等使用标准CAN收发器的设备转换成容错型CAN收发器，接入容错CAN网络。

  性能特点

  1、集成1路标准CAN接口、1路容错CAN接口；

  2、支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS11898规范；

  3、转换器通讯波特率支持5Kbps~125Kbps之间；

  4、DC+5V100mA电源供电；

  5、标准CAN接口采用DB9母头（插座）接口；

  6、容错CAN接口采用DB9公头（插针）接口；

  7、工作温度范围：-40℃~+85℃；


  典型应用

  （1）标准CAN分析仪测量容错CAN总线；

  （2）CAN转换器模块转换成容错CAN接口。

  单线CAN运行模式

  CAN-SW模块支持2种不同的单线CAN模式——正常模式（33.33Kbit/s）、高速模式（83.33Kbit/s）。两种模式之间无需选择开关即可自动切换。

  正常模式：

  这种模式用于正常操作，CAN比特率为33.33Kbit/s，单线CAN输出端有信号波形，可以控制电压转换速度及上升沿和下降沿，这样可以保障EM辐射的小化。

  高速模式：

  CAN-SW支持83.33Kbit/s的高速模式，以便于使用软件进行数据诊断。跟正常模式相比，总线数据传输速度更快，因此EMC性能相比正常模式有所降低。

  高速模式仅应用于特殊情况，而不是单线CAN的常规状态。

  CAN总线波特率

  当用户使用CAN-SW转换器时，必须保证普通CAN端的波特率与单线CAN端保持一致。普遍的单线CAN波特率：33.33Kbit/s、83.33Kbit/s。
