GCAN-402型CAN数据脱机保存单元

GCAN-402型CAN数据脱机保存单元

沈阳广成科技有限公司是国家认定的高新技术企业。公司现有自主知识产权20余项，主营产品全部为自主研发，是国内领先的工业互联设备供应与服务商。公司主要从事工业通信设备及工业自动化设备的研发、生产、销售，产品涵盖CAN总线分析仪、ECU下载器、工业网关、远程IO、PLC核心板、伺服驱动器等工业通信软、硬件产品并提供全面的解决方案。公司自2010年成立以来，始终以“推动工业互联技术的进步，提供有竞争力的产品和服务”为使命，不断的帮助用户创造价值，现已服务用户10万余家，涉及交通、电力、能源、医疗器械、船舶、军工、自动化等多个行业。

  功能概述

  沈阳广成科技有限公司GCAN-402型CAN数据脱机保存单元是我公司推出的专门用于存储CAN总线数据的模块。该模块集成2路标准CAN总线接口，通过将模块接到CAN总线上，可以实现CAN总线数据的实时存储。

  GCAN-402型CAN数据脱机保存单元通过搭载TF存储卡的方式，将总线上的数据实时存储到TF存储卡中，实现离线脱机实时存储。存储结束后用户只需将TF卡带回，通过专用的软件将存储的数据还原成真实的总线数据即可，便于用户分析。

  GCAN-402型CAN数据脱机保存单元适用于需要CAN总线历史数据采集、故障前后报文分析等系统。可广泛应用于汽车、轨道车辆、工业控制等大数据量且不易排查故障的系统中，便于数据回放。

  性能特点

  1、高速的32位工业级处理器；

  2、使用外接电源供电(DC+9~30V)；

  3、供电电流：20mA，24VDC；

  4、静电放电抗扰度等级：接触放电±2KV，空气放电±15KV；

  5、电快速瞬变脉冲群抗扰度等级：±1KV；

  6、浪涌抗扰度等级：±1KV；

  7、集成2路标准CAN总线接口，使用OPEN4接线端子；

  8、CAN总线支持CAN2.0A、CAN2.0B帧格式，符合ISO/DIS11898标准；

  9、CAN总线通讯波特率在10Kbps~1Mbps之间可通过拨码开关配置；

  10、CAN总线接口采用电气隔离，隔离模块缘电压：DC1500V；

  11、接收数据流量：8000fps/秒；

  12、CAN数据带有时间戳，精度0.1ms；

  13、存储卡支持128G；

  14、工作温度范围：-40℃~+85℃；

  15、工作湿度范围：5%~95%RH无凝露；


  典型应用

  （1）高铁控制柜通信实时记录

  （2）地铁电器柜通信实时记录

  （3）汽车数据记录回放

  （4）无人监控CAN总线数据记录

  （5）故障记录分析

  常见问题

  1.是否一定需要使用120Ω终端匹配电阻？

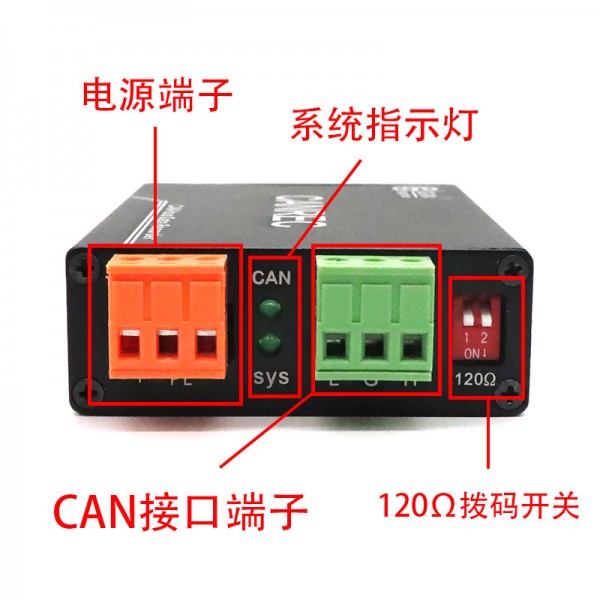

  建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路，否则无法进行自发自收测试。CAN总线数据存储器模块内部已集成120Ω的终端电阻，可通过拨码开关选择是否接入。

  2.CAN总线数据存储器模块支持多大的内存卡？

  CAN总线数据存储器支持32G容量以下的TF卡（可定制128G），文件系统必须为FAT32。

  3.CAN总线数据存储器模块的接收速率是多少？

  CAN总线数据存储器模块CAN总线支持140000bps的总线数据。

  4.为何CAN指示灯不亮？

  只有当CAN端有数据传输时CAN指示灯才会亮起，如指示灯不亮很可能是总线并无数据或模块波特率与总线不匹配。

  5.CAN总线数据存储器模块的通讯波特率如何设置？

  通过模块侧面的拨码开关可以设置一组常用的波特率的值，若要使用其他的波特率，请与广成科技有限公司相关人员联系。
