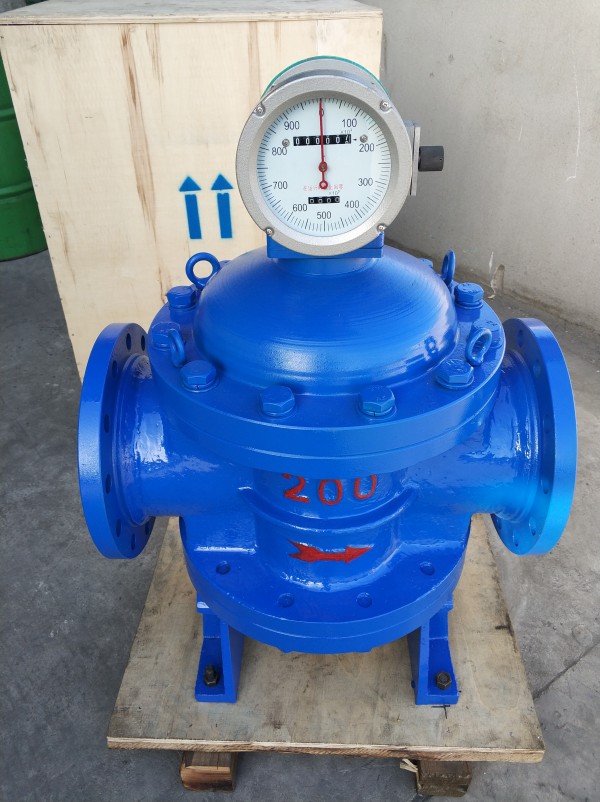

QXE 双转子流量计

QXE双转子流量计是一种设计独特、经过加工装配的容积式双转子流量计。一对螺旋转子是计量腔体内的运动体， 起到分割、测算、运送和排泄被测液体的作用。双转子流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。双转子流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以

安徽齐新仪表科技有限公司位于长江之滨的皖东明珠天长市，南接古城南京，东邻历史名城扬州，地处中国zui有活力的上海经济协作区，具有良好的经济发展环境， 公司按照国内各工矿企业的使用环境条件和工艺要求，制订了严格的工艺流程，使产品工艺精良、，目前已被广泛应用与电力、冶金、化工、石化、水利、造纸、市政、楼寓等行业。产品销往全国各个省市、自治区，受到了大型企业等众多用户的好评。公司坚持“科技、创新、质量、服务”的发展方针，继续秉承“打造产业航母、贡献民族经济”的宗旨，在今后的发展中，将继续致力于产品建设，不断培育新的经济增长点，把“齐新仪表”建设为知名企业。愿与海内外客商精诚合作、共展鸿图.

一、概述
QXE双转子流量计是一种设计独特、经过加工装配的容积式双转子流量计。一对螺旋转子是计量腔体内的运动体， 起到分割、测算、运送和排泄被测液体的作用。双转子流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。双转子流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。经过化学镀镍处理， 因此具有防腐、耐磨的特性，可代替不锈钢材质的双转子流量计。

QXE双转子流量计的特点：
1、适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。
2、流量计通过的液体流量大，大流量是同通径普通容积表的二倍左右。
3、使用寿命长，准确度高，可靠性强。
4、压内损失小。
5、有线远传长距离为1000米，脉冲信号输出N=0.1L（一个脉冲为1N），可直接与计算机联网。
6、本安防爆IaⅡCT6（本质安全型）；隔爆dⅡBT6（隔爆型）；防护IP56。

二、工作原理
双转子流量计通过一对回转的特殊螺旋转子，直接测量液体流量的容积。双转子流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。三、技术性能
公称通径及流量范围
三、技术性能
公称通径及流量范围

公称 通径 mm 流量范围(m3/h) 0.3mpa.s 以下 0.3~2 mpa.s 2~5 mpa.s 5~15 mpa.s 15~50 mpa.s 50~400 mpa.s 400~1000 mpa.s 1000~1500 mpa.s 1500~2000 mpa.s LPG 汽油 煤油 轻柴油 A重油 B重油 C重油 高 粘 度 液 体 8 0.04~0.4 0.04~0.4 0.04~0.4 0.04~0.4 0.03~0.3 0.03~0.3 0.03~0.3 0.03~0.3 15 0.25~2.5 0.25~2.5 0.25~2.5 0.3~3.0 0.3~3.0 0.3~3.0 0.3~3.0 0.25~1.5 25 0.6~6 0.6~6 0.6~6 0.6~6 0.6~6 0.6~6 0.6~6 0.5~5 0.5~4 0.5~3 40 5~20 4.5~20 4~20 3~20 2.5~20 2.5~20 2.5~20 2~13 2~12 2~10 50 6~30 5~30 5~30 4~30 4~30 4~30 3~30 2.5~25 2.5~20 2.5~15 80 30~80 20~80 15~80 12~~80 10~80 8~80 6~80 5~55 5~45 5~39 100 50~180 35~180 25~180 20~250 17~250 10~250 8.5~250 8.5~130 8.5~110 8.5~97 150 70~260 50~260 40~260 30~260 20~340 17~340 15~340 12~190 12~160 12~140 200 100~380 70~380 55~380 45~500 35~500 30~500 25~500 25~280 25~220 25~200 250 200~630 140~630 110~630 90~800 70~800 55~800 45~800 45~460 45~380 45~340 300 300~980 210~980 170~980 140~1100 110~1100 90~110 65~1100 65~720 65~590 65~520 注: 1.以上为准确度0.5级的流量计流量范围。    2.如准确度为0.2级的流量计,流量范围上限值不变,下限值按量程比1：5计算,如准确度为0.1级按1:3计算。
