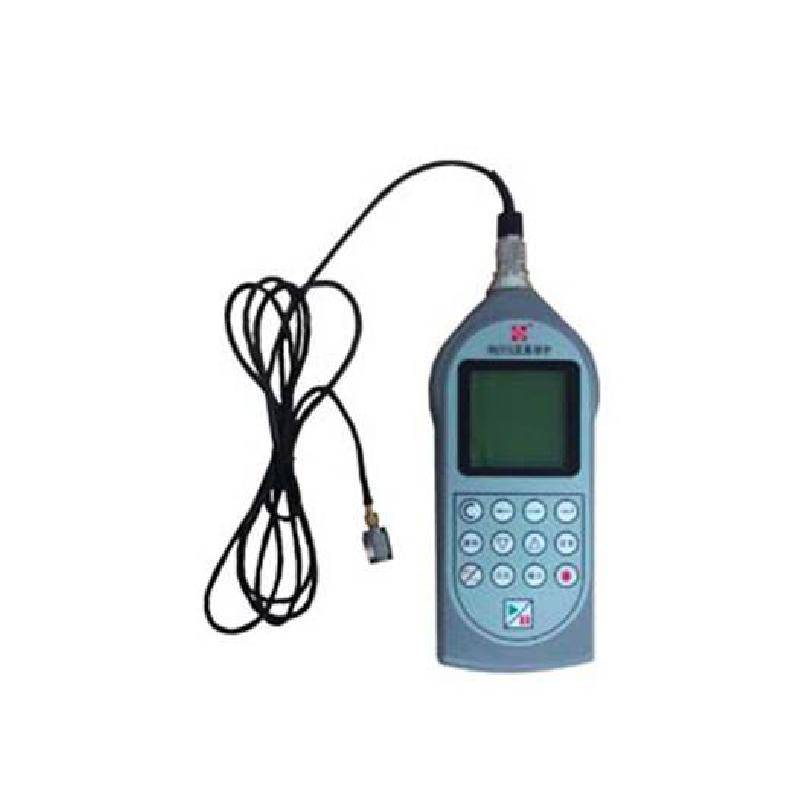

AWA5936型振动计(机器振动)建筑等振动的测量

型号名称

AWA5936-1型

AWA5936-2型

AWA5936-3型

（手传振动计）

AWA5936-4型

（机器故障监测）

AWA6291型

（机器振动测量）

特 点

● 同时测量a、v、s三种振动量的有效值、峰值、峰峰值；

● 同AWA5936-1；

● 积分测量，显示等效值；

● 可选配SD卡存贮数据，实现大容量存贮、录音、U盘、读卡器等功能。

● 同AWA5936-2；

● 手传振动测量

● 同AWA5936-2；

● 根据设定的机器类型，以及是刚性或柔性支承，当测量的振动速度值超过限值时，显示告警或危险；

●测量包络加速度，达到限值时，显示告警或危险。

●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；

● 1/3 OCT频带加速度、速度和位移值；

●对机器振动信号进行实时FFT分析

传感器

加速度传感器，灵敏度：2.5 pC/m·s-2（可选择其它灵敏度，但测量范围会有不同）

AWA84106型压电加速度计，电荷灵敏度：≈2.5 pC/m·s-2

测量范围

加速度：0.01 m/s2~300 m/s2

速度：0.01mm/s~3000 mm/s

位移：0.01 mm~30mm

Wh计权加速度：0.01 m/s2 ~ 300 m/s2

同AWA5936-2

加速度：2 Hz ~ 20 kHz

速度：2 Hz ~ 1.5 kHz

位移：2 Hz ~ 200 Hz

频率范围：

加速度：10 Hz～8 kHz；

速度：10 Hz～4 kHz；

位移：10 Hz～250 Hz

5 Hz～1600 Hz；

同AWA5936-2

加速度：0.05～5000 m/s2

速度：0.5～50000 mm/s

位移：5 μm～500 mm

频率计权和滤波

数字滤波实现并行(同时)加速度、速度、位移

Wh计权，数字滤波实现

同AWA5936-2；以及包络加速度gE的检测

数字滤波实现并行(同时)加速度、速度、位移

检波器特性

并行有效值、峰值、峰峰值

并行有效值、峰值、峰峰值，以及包络检波

并行有效值、峰值、峰峰值

时间平均方式

并行（同时）时间常数1s和时间常数8 s

并行（同时）时间常数1 s和时间常数8 s及积分平均

同AWA5936-2

并行（同时）指数平均、线性平均，时间常数

125 ms、1 s、 8 s；

主要测量指标

1s时间计权瞬时值、8s时间计权瞬时值、加速度、速度、位移的有效值、峰值、峰峰值；

同AWA5936-1；以及 1秒等效值、等效连续值；加速度、速度、位移的有效值、峰值、峰峰值；测量经历时间(Tm)。

同AWA5936-2；以及Wh计权加速度的有效值、峰值、峰峰值；A(8)或A（4）。

同AWA5936-2；以及包络加速度gE

机器振动信号实时FFT分析，加速度、速度、位移测量。

机器振动的1/3 OCT频带加速度、速度和位移值。

积分测量时间

——

1秒到24小时可分档设定或任意设定

1 s到24 h分档或任意设定

Ａ/Ｄ位数

24位

24位

线性范围

加速度：80 dB；速度：100 dB；位移：80 dB

大于80 dB

同AWA5936-2

大于90 dB

采样频率

48 kHz

FFT：48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz

基本测量误差

5 %（15.92 Hz为参考频率）

5 %

显示器

128×128点阵液晶显示，对比度16级可调， LED背光

240×160点阵LCD， LED背光

数据存贮：

——

128组等效连续值及1 s等效值

多12288组，也可将测量结果转存到U盘

输出

AC（交流）、DC（直流）

AC（交流）、DC（直流），USB接口（需选配SD卡大容量存贮模块）

RS 232接口：可接微型打印机，也可接PC机；

mini B型USB接口：接PC机或U盘

内部日历时钟

——

误差小于1分钟/月

误差小于1分钟/月

电池

4节LR6碱性电池或5 V外接电源。工作电流约120 mA

6节LR 6 碱性电池，可连续使用12小时；也可外接5V电源，电流不大于150 mA

外形尺寸(mm)

230×80×30

260 × 90 × 38

质量（kg）

0.4

主机：0.5

工作温度

-10 ℃～50 ℃

选配功能

——

SD卡大容量存贮和录音功能，录音时间：1秒到1小时
