水电站专用智能温度仪
使用说明书
水电站专用智能温度仪产品介绍
LT16080 系列单回路温度控制仪，傻瓜式操作，0.3 级测量精度，多款外型尺寸，双四位LED显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输，适用温度、压力、流量、液位、湿度等工业过程量的监测。支持多路报警功能，支持1路变送输出、支持1路采用标准MODBUS协议RS485通讯接口，1路DC24V馈电输出，输入端、输出端、电源端光电隔离，AC/DC 90-260V或DC 12-36V 开关电源供电，工作环境温度在 0-50℃，且相对湿度 5-85%RH 无凝结。

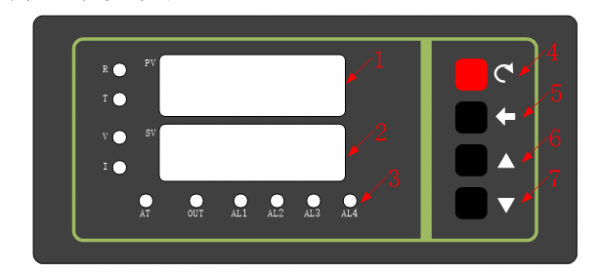

1 显示面板外观图
（1）PV 显示窗（测量值）
（2）SV 显示窗：测量状态下显示输入类型等参数，参数设定状态下显示设定值
（3）报警（AL1）、第二报警（AL2）、第三报警（AL3）、第四报警（AL4）指示灯、 输出灯（OUT）、
输入信号指示灯(R、T、V、I)
（4）确认键（5）移位键（6）减少键（7）增加键
仪表外形尺寸及开孔尺寸:
|
外形尺寸 |
开孔尺寸 |
外形尺寸 |
开孔尺寸 |
|
160*80mm（横式） |
152*76mm |
48*96mm（竖式） |
45*92mm |
|
80*160mm（竖式） |
76*152mm |
72*72mm（方式） |
68*68mm |
|
96*96mm（方式） |
92*92mm |
48*48mm（方式） |
45*45mm |
|
96*48mm（横式） |
92*45mm |
|
|
2 水电站专用智能温度仪选型表
TL①-② /③ /④ /⑤/⑥ /⑦型单回路数字显示控制仪
|
①规格尺寸 |
②输入分度号 |
||
|
代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
|
16080 |
160*80*90mm（横式） |
11 |
热电阻 Cu50（-50.0～150.0℃） |
|
|
|
12 |
热电阻 Cu53（-50.0～150.0℃） |
|
|
|
13 |
热电阻 Cu100（-50.0～150.0℃） |
|
|
|
14 |
热电阻 Pt100（-200.0～650.0℃） |
|
|
|
15 |
热电阻 BA1（-200.0～600.0℃） |
|
|
|
16 |
热电阻 BA2（-200.0～600.0℃） |
|
|
|
|
|
|
|
|
|
|
|
③变送输出 |
④通讯输出 |
||
|
代码 |
输出类型（负载电阻 RL） |
0 |
无通讯功能 |
|
0 |
无输出 |
1 |
RS485通讯 |
|
1 |
4～20mA（RL≤500Ω） |
2 |
RS232通讯 |
|
2 |
1～5V（RL≥250KΩ） |
|
|
|
3 |
0～10mA（RL≤1KΩ） |
|
|
|
4 |
0～5V（RL≥250KΩ） |
|
|
|
5 |
0～20mA（RL≤500Ω） |
|
|
|
6 |
0～10V（RL≥4KΩ） |
|
|
|
|
|
|
|
|
⑤报警(继电器触点输出) |
⑥供电电源 |
||
|
0 |
无输出 |
A |
AC/DC 90 ～260（AC/50-60Hz） |
|
1 |
1限报警 |
D |
DC 12～36V |
|
2 |
2限报警 |
|
|
|
3 |
3限报警 |
|
|
|
4 |
4限报警 |
|
|
备注：
1 路继电器,触点容量：AC220V/3A、DC30V/ （阻性负载）
2 路继电器,触点容量：AC220V/3A、DC30V/ （阻性负载）

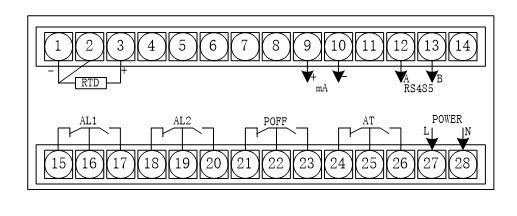

3 接线
