2017年，我司顺利通过高新技术企业认定；2018年通过ISO环境、质量管理体系认证。公司正朝着磁测量技术的引导者和磁场设计的创造者目标去发展，力争成为了一家具有行业影响力的企业。
FE-2100R表磁分布测量装置系列表磁分布测量装置
FE-2100R系列表面磁场分布测量仪表磁分布测量装置涵盖了多圆环表磁分布测量、直线表磁分布测量、平面表磁分布测量和空间磁场分布测量，是实现对表面磁场分布进行准确测量的产品，已经成为多磁环、磁体等表面磁场分布测试设备中的精品，为电机设计提供准确的磁场分布数据,完全能对磁体充磁精度进行正确的评估，已经被多所知名公司采用。

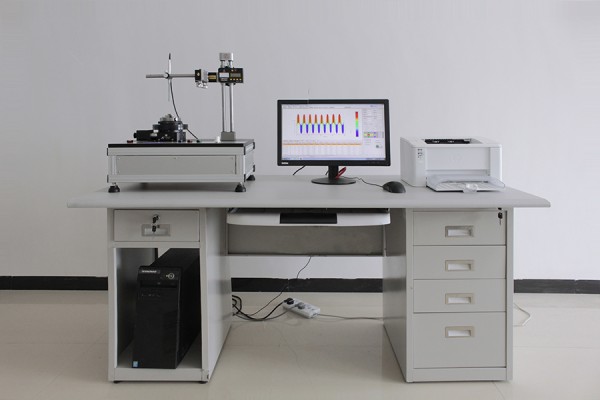

FE-2100RA手动多磁环分布测量仪
FE-2100RA多磁环表磁分布测量仪只针对圆环样品测量,它是根据电机企业用户的要求，将旋转卡盘同心度指标提高到0.05mm，还解决了同类产品起始旋转滞后测试失真和旋转控制掉步等众多技术难题，并开发了代测试软件FE-2100RMT，测量软件提供了XY平面坐标、坐标磁场分布波形显示等测试报告,还增加了对磁场分布波形进行谐波分析。

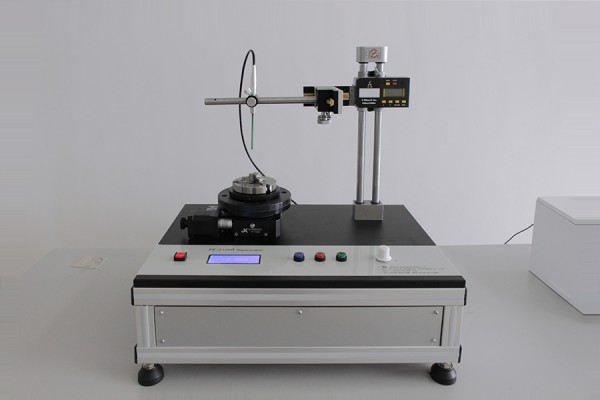

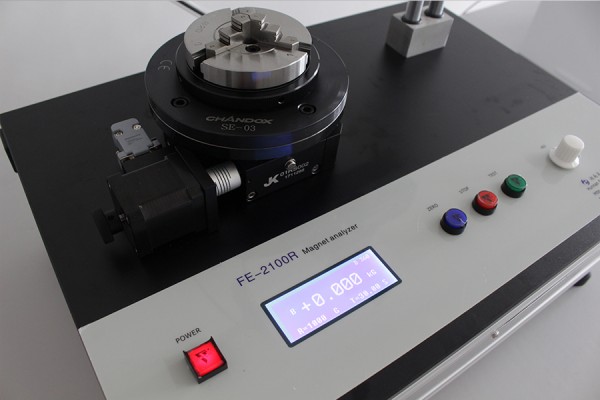

手动测试平台整体图 测试平台台面 台湾三抓卡盘 （附图）
|
测量精度 |
测量范围 |
测量样品内表面时，Φ31mm ~Φ70mm |
|
测量样品外表面时:Φ1mm ~Φ81mm |
||
|
行程 |
X轴(左右)行程:100mm(粗调)+55mm(微调) |
|
|
Y轴(前后)行程:55mm(微调) |
||
|
Z轴(上下)行程:100mm(手轮调整，带刻度显示) |
||
|
磁场测量精度 |
对应全范围0.5%，400Gs以下，有效0.1Gs |
|
|
步进角分辨率 |
0.01° |
|
|
XY轴尺分辨率 |
调整精度0.1mm |
|
|
Z轴尺分辨率 |
分辨率0.01mm，回位精度±0.02mm |

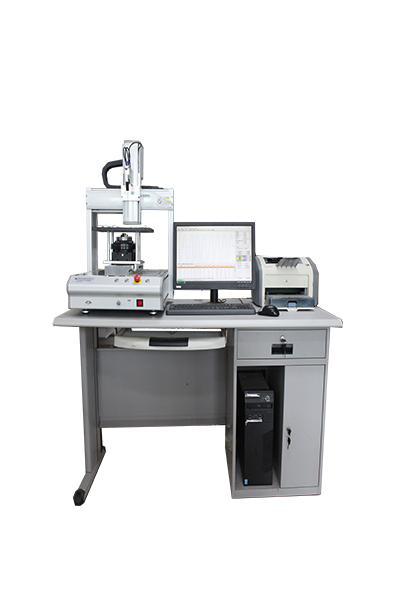

FE-2100RB表磁分布自动测量仪
FE-2100RB表磁分布测量仪增加三轴运动控制系统，在龙门式结构上实现了测试探头XYZ运动自动化，通过测试软件设置保存测试点和停机点，能更好的应对同型号样品的同一标准统一条件的批量测试比对。同时测试软件升级为FE-2100MDT，增加三轴控制，并将多磁环径向磁场显示提高为具有知识产权的3D可视磁场，软件可以任意视觉角和方位角旋转，便于用户查找分布缺陷。
三维磁场分布波形直观数据分析强大； 全自动XYZ手持探头位移控制；
XYZ方向可通过软件进行微调； 能较准确的从磁零点附近开始检测；
单片机内部控制，量程可任意设计； 进口三爪卡盘，确保旋转同心度达0.05mm；
步进电机台面转动平稳，抖动<0.03mm； 具有磁自动回零和与基波比较功能 ；
表磁分布测量装置
|
测量精度 |
测量探头 |
长*宽*厚度：60mm*3.5mm*0.05mm |
|
行程 |
X轴(左右)行程:200mm |
|
|
Y轴(前后)行程:200mm |
||
|
Z轴(上下)行程:100mm |
||
|
磁场测量精度 |
对应全范围0.5%，400Gs以下，有效0.1Gs |
|
|
步进角分辨率 |
0.01° |
|
|
XYZ轴尺分辨率 |
分辨率0.01mm，回位精度±0.02mm |

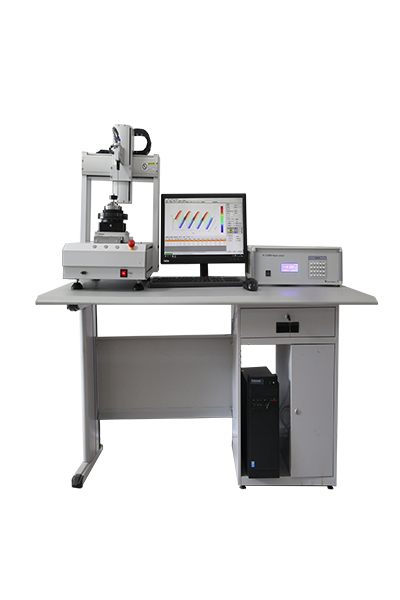

FE-2100RC表磁分布测量仪
随着科学技术的不断进步，人们不仅对环形磁材料磁场检测分析有需求，对于多种形状的材料甚至是空间磁场的检验也提出更多的要求和指标。在现有的经济和技术的推动下，我公司应市场要求研发了FE-2100RC表磁分布测量仪。本仪器将测量台面和控制主机一体化，采用更高移动精度的三轴，增加了多转子斜充角度的测试功能，填补同行空白，满足对该测试要求的用户需要。软件还增加了平面磁场分布测量。
基于WindowsXP/WIN7的软件包，扫描检测磁化体的场强；
软件能控制3个线性运动和一个旋转运动；
操作人员选择要扫描的区域和步进；
开机系统具有自我机械调零功能；
可自动移动到设定测试点功能并按设定测试步进方式进行连续测试；
测试完成，可自动回位到停机点，方便样品的更换
|
测量精度 |
测量探头 |
横向探头：100mm*3mm*2mm（长*宽*厚度） |
|
纵向探头：100mm*3mm*2mm（长*宽*厚度） |
||
|
行程 |
X轴(左右)行程:300mm |
|
|
Y轴(前后)行程:300mm |
||
|
Z轴(上下)行程:100mm |
||
|
磁场测量精度 |
对应全范围0.5%，400Gs以下，有效0.1Gs |
|
|
步进角分辨率 |
0.01° |
|
|
XYZ轴尺分辨率 |
分辨率0.01mm，回位精度±0.02mm |

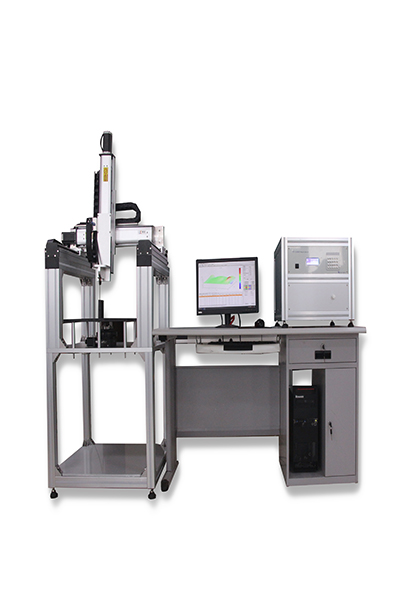

FE-2100RD空间磁场测量仪
随着人民生活水平的不断提高和科学技术的不断进步，人们不仅对环形磁材料磁场检测分析有需求，对于多种形状的材料甚至是空间磁场的检验也提出更多的要求和指标。在现有的经济和技术的推动下，我公司应市场要求研发了第四代表磁测量产品：FE-2100RD空间磁场分布测量仪。本设备能够的测试空间磁场分布，并且提供XY坐标、P坐标、3D磁场分布和相对基波进行谐波分析等测试手段，针对现外市场对磁产品的多项指标，满足永磁磁体、永磁电机定子或转子、直流磁场线圈、电磁铁等品质的检验。
本设备可配多种测试工装（如三维测试探头、旋转平台或载物平台），高同心度设计和探头回位的水平，是该设备品质的保证；目前公司商业化产品的扫描空间800mm*800mm*800mm，是所报道中比较大的空间磁场三向量扫描测试设备。
|
测量精度 |
测量探头 |
横向探头：100mm*3mm*2mm（长*宽*厚度） |
可根据需求配置三维测试探头 |
|
纵向探头：100mm*3mm*2mm（长*宽*厚度） |
|||
|
行程 |
X轴(左右)行程:300mm（扫描行程可定制） |
||
|
Y轴(前后)行程:300mm（扫描行程可定制） |
|||
|
Z轴(上下)行程:300mm（扫描行程可定制） |
|||
|
磁场测量精度 |
对应全范围0.5%，400Gs以下，有效0.1Gs |
||
|
步进角分辨率 |
0.01° |
||
|
XYZ轴尺分辨率 |
分辨率0.01mm，回位精度±0.02mm |
||
仪器参数
|
步进电机驱动器 |
供电电源： 12V ~40VDC |
电动旋转平台 |
台面直径： 100mm |
|
容 量： 0.1KVA |
传动比：180:1 |
||
|
输出电流： 峰值2.6A/相（Max） |
分辨率(8细分)： 0.00125° |
||
|
驱动方式： 空间矢量双恒流驱动 |
重复定位精度： ＜0.005° |
||
|
励磁方式： 十六种细分模式可选 |
大速度： 25°/s |
||
|
缘电阻： 常温常压下＞100MΩ |
步进电机： 2相 |
||
|
缘强度： 常温常压下0.5KV，1Min |
大静转矩： 40Ncm |
||
|
测试速度：30S~60S/周（锁定） |
大中心负载：50kg |
||
|
FE-105高斯计 |
量程范围： 0.2k/0.4k/1k/2k/4k/10k/20kGs |
数据采集 |
AD 转 换： 16bit, 8通道 |
|
不确定度： 0.5%（1T以下） |
转换误差： 0.05%（满量程） |
||
|
|
步进脉宽： < 20 μs |
仪器参数
|
各磁场峰值大值、小值和平均值自动测量功能； 各磁宽度大值、小值和平均值自动测量功能； 各磁面积和半高宽测量自动测量功能； 旋转磁场零点自动寻找功能； 自动输出坐标图功能； 自动输出对应基波谐波分析功能； 对同一样品，组合测试点三维磁场分布显示功能； 各角度，峰值，面积列表储存功能； 对应磁场B与X/Y/Z长度的磁场分布图； 对应磁场B与平面的磁场分布图。 |
测量软件可运行于Windows XP/7/8/10 等操作系统； 软件采用.net平台开发，符合Windows软件规范，操作直观简捷； 支持各种型号的喷墨或激光打印机； 可对测试波形进行谐波分析，并可输出每个谐波分量数据（选配）； 测试报告中可任意添加用户标志和企业名称； 测试报告有中、英文格式，具有打印预览功能，可方便地调整大小和边距； 可将测试报告转换为JPG、bmp图片文件格式； 可直接通过E-mail发送彩色的测试报告，非常快捷； 有数据库功能,可将测试数据输出到EXCEL中，便于对测试结果进行分析。 台湾三爪卡盘，同心度优于0.05mm |
探头控制部分技术参数
|
产品型号 |
FE2100RA（手动） |
FE2100RB（自动） |
FE2100RC（自动） |
FE2100RD（自动） |
||||||||
|
移动轴 |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
|
行程（mm) |
155 |
55 |
100 |
200 |
100 |
300 |
100 |
300 |
||||
|
分辨率（mm) |
移动块刻度调节精度：0.1mm |
0.01 |
0.01 |
0.01 |
0.01 |
|||||||
|
回位精度（mm） |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
||||||||
注：以上参数均只作为参考，实际产品需要按客户需求定做。
|
产品名称 |
FE2100RA |
FE2100RB |
FE2100RC |
FE2100RD |
|
二次元分析 |
√ |
√ |
√ |
√ |
|
直角坐标显示 |
√ |
√ |
√ |
√ |
|
坐标显示 |
√ |
√ |
√ |
√ |
|
轴向3D分析 |
√ |
√ |
√ |
√ |
|
斜充测试 |
|
√ |
√ |
√ |
|
带一维平面描述 |
|
|
√ |
√ |
|
三维磁场描述 |
|
|
|
√ |
