GGF-I3.15 安科瑞3.15KVA医用隔离电源柜

1 安科瑞3.15KVA医用隔离电源柜概述

      GGF 系列隔离电源柜适用于医疗2 类场所的配电系统，例如：洁净手术室、ICU/CCU 重症监护室等。这些场所对供电系统的可靠性和安全性都有较高的要求，所以要采用局部IT 系统供电，并实行局部辅助等电位的措施。根据手术室和重症监护室的不同情况，提供相应的配电方案。

      GGF 系列隔离电源柜采用和医疗场所相对协调的柜体颜色，使得其和医疗场所的环境整体一致。电源柜采用三种安装方式，分别为落地安装、分体式安装和嵌入墙体式安装，可根据现场情况灵活选择。

      GGF 系列隔离电源柜符合GB 7251.12-2013《低压成套开关设备和控制设备第2 部分：成套电力开关和控制设备》和GB16895.24-2005《建筑物电气装置第7-710 部分：特殊装置或场所的要求医疗场所》等标准。

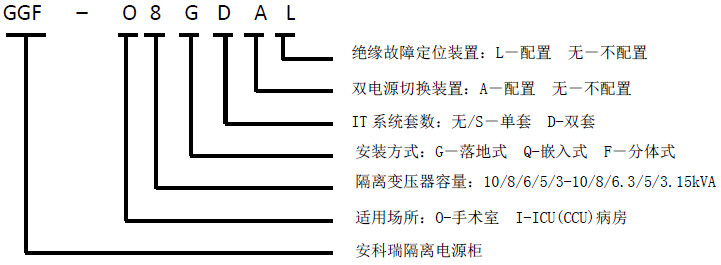

2 安科瑞3.15KVA医用隔离电源柜产品型号及定义

3 安科瑞3.15KVA医用隔离电源柜结构特点

3.1 产品外形尺寸

      产品共分为两种类型、三种安装方式，包括：GGF-OXGA/GGF-OXG、GGF-IXG 落地式隔离电源柜；GGF-OXF、GGF-IXF 分体式隔离电源柜和GGF-OXQ、GGF-IXQ 嵌入式隔离电源柜。

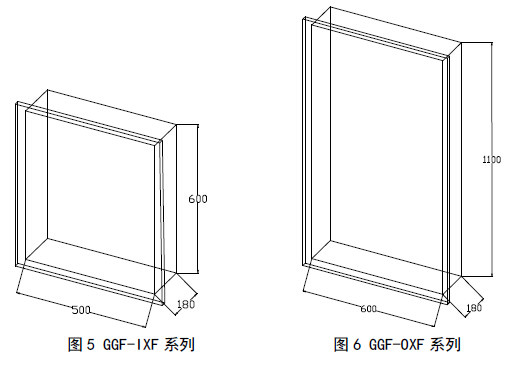

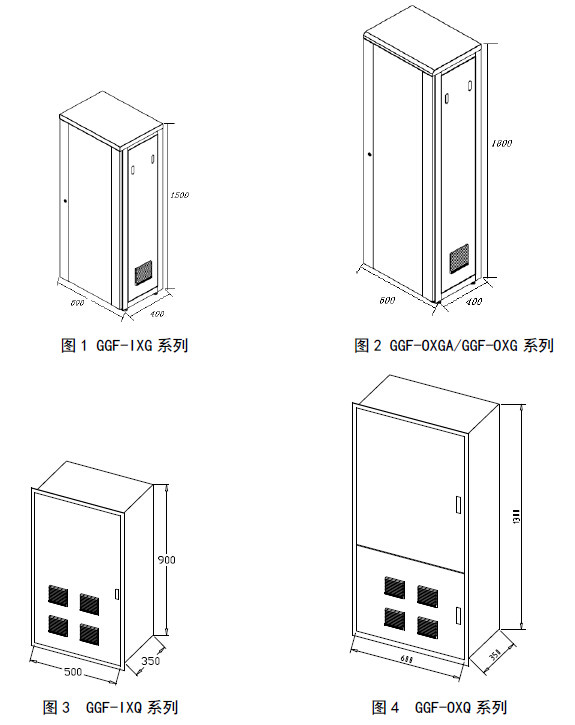

      对应的尺寸（mm）如图1—6 所示。

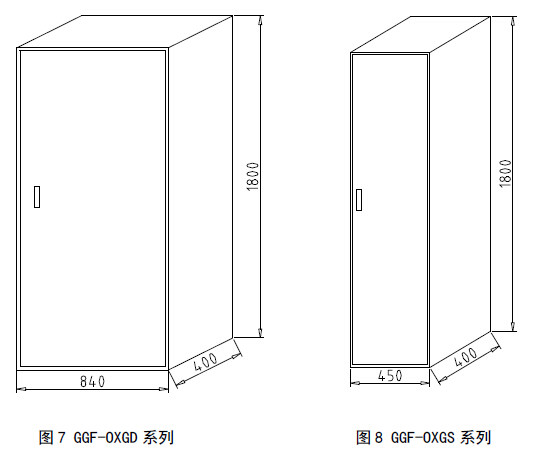

      我司为增进用户体验还改进并开发了GGF-OXGD、GGF-OXGS 系列落地式隔离电源柜。其中GGF-OXGD 系列是采用了两柜一体的设计。对应的尺寸（mm）如图7—8 所示。

3.2 设计特点

3.2.1 柜体采用Q23 冷轧钢板。

3.2.2 GGF 系列隔离电源柜充分考虑到柜子运行时的散热问题，在柜体隔离变压器处安装了百叶式的散热风扇，构成风道，散热效果明显。此外散热风扇有防尘措施，可以减少灰尘进入电源柜。

3.2.3 GGF 系列隔离电源柜具有较高的防护等级，充分满足在医疗场所下的防护等级要求。

3.2.4 不同的柜体采用不同的装配方式，方便内部器件和仪器的装配。

3.2.5 GGF 系列隔离电源柜按照现代工业产品造型设计的要求，尺寸分割合理，使整体美观大方，符合医疗场所对产品外观的要求。

4 电气性能

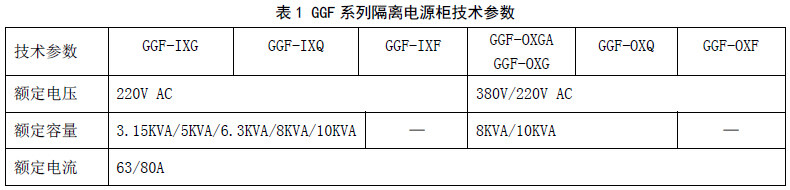

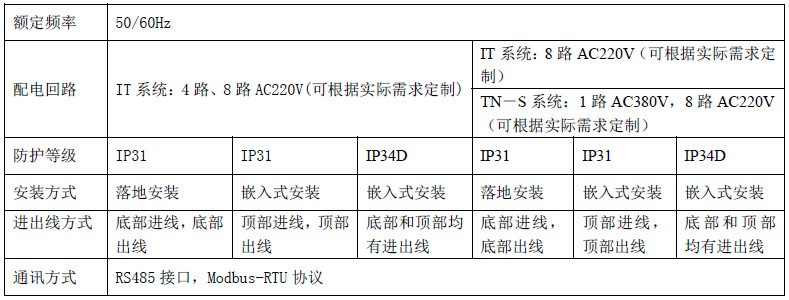

4.1 基本的电气参数

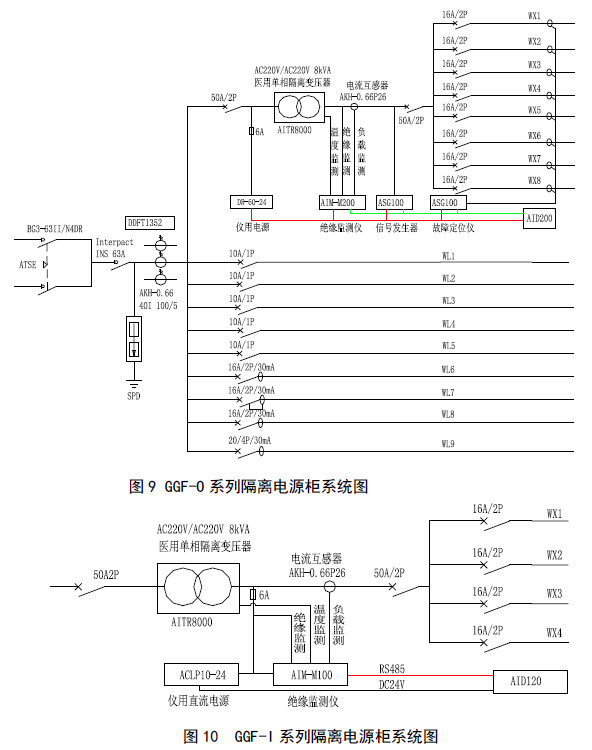

      4.2 电气原理图
