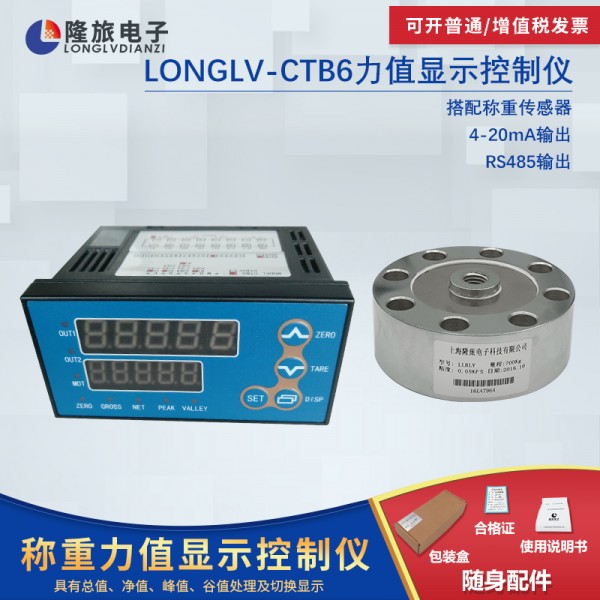

LONGLV-CTB6力值显示仪
技术特点:
净重、毛重、峰谷值显示
具备零点自动追踪
采集频率可达120Hz
10点折线修正功能
LONGLV-CTB6力值显示控制仪配接4线制电阻应变桥式传感器，具有总值、净值、峰值、谷值处理及切换显示，10点折线修正功能。标配1点开入，可通过参数选配不同功能（清零、去皮、比较值允许输出、显示锁定或峰谷值清零）；标配报警为2点OC门输出。可实现多组态控制。可选配变送、通讯功能。
技术参数:
电源电压 100~240V AC 50/60Hz
数字显示 0.05级测量精度，显示范围为-19999~50000
外形尺寸 96*48*82
开孔尺寸 92*45
输入信号 比例测量，配接4线制应变传感器
负载能力 600Ω
分辨率 1/3000
外形尺寸：
安装方式:
■ 安装到盘面
1、在盘面开安装孔
2、将本仪表从盘面前面插入
3、使用仪表附带的安装支架，将本仪表固定在安装盘面上，以适当的扭矩拧紧安装螺丝拧紧安装螺丝固定仪表
■ 开孔尺寸
以下标注的尺寸单位均为mm（毫米）
密集安装时请考虑盘面强度。
接线端子图：
开关量输入接线图：
开关量输出接线图：
项目 规格
电源电压 V0 100~240 V AC 50/60 Hz
V1 10~24V AC 50/60 Hz；10~24V DC
消耗功率 V0 10W以下
V1 AC：6 VA以下；DC：5W以下
允许电压变动范围 电源电压的90%~110%
缘电阻 ≥100MΩ（500V DC MEGA基准）
缘强度 2000V AC （测试条件：50/60Hz，1分钟）
抗干扰 IEC61000-4-2（静电放电)，Ⅲ级
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级
IEC61000-4-5（浪涌），Ⅲ级
防护等级 IP65（产品前面板防护）（GB/T42-2008）
运行环境 环境温度 -10~50℃（保存：-25~65℃）
环境湿度 35~85 %R•H，无凝露
安装位置 室内，高度＜2000m
比较输出 2点OC门输出, 100mA（MAX）
基本规格：
输入规格：
项目 规格
传感器电源 B1 DC 10V±2%，200mA（MAX）
B2 DC 5V±2%，100mA（MAX）
输入阻抗 ＞10MΩ
转换方式 Sigma－Delta
测控速度 15、120次/秒（B6系列）
240、480、960、1920次/秒（B6F系列）
非线性 ±0.05%F•S（测控15bps）
（测控速度越高，则非线性越差）
增益漂移 ＜ 10 ppm／℃
(连接传感器时须使用配套端子接插件，否则会恶化温漂特性)
高显示精度 1／100000
输入信号 比例测量，配接4线制应变传感器
接点输入 1点外部开关量输入，可用于清零、去皮、允许比较输出等
选配规格：
项目 规格
模拟量输出 A1 电流输出(4~20)mA、(0~10)mA、(0~20)mA 光电隔离，分辨率：1/12000，负载能力：600Ω
A2 电压输出(1~5)V、(0~5)V
A3 电压输出(0~10)V
通讯接口 S1 RS232接口，Modbus-RTU和TC ASCII协议 光电隔离
应答时间：500μS（测量值）
S2 RS485接口，Modbus-RTU和TC ASCII协议
选型指南:
LONGLV-CTB6 AH I A1 P1
尺寸大小:
AH(92*48*82)
输入信号类型：
I (电流) V(电压)
R(热电阻) E(热电偶)
M(mV)
供电电源：
P0(100~240VAC)
P1(10~24V DC)
输出信号:
A1(4~20mA) A2(0~10mA)
A3(0~20mA) V1(1~5V)
V2(0~5V) V3(0~10V)
S1(RS232，Modbus-RTU和TC ASCII协议)
S2(RS485，Modbus-RTU和TC ASCII协议)
上海隆旅电子科技有限公司
