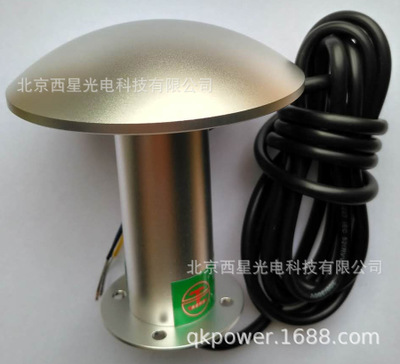

WS750A 室外防雨款4-20mA噪音传感器

室外防雨款4-20mA噪音传感器WS750系列说明书

一、产品概述：

   我司生产的室外防雨款噪音传感器是采用工业标准的噪声监测仪，针对工业现场噪声测试需求而设计，兼容监控系统，对噪声进行定点全天侯监测。 可广泛用于仓库、机房、生产车间、档案室、图书馆、学校、商场、智能家居、楼宇控制、火车站等领域。

二、室外防雨款噪音传感器参数

供电电压：默认DC12-24V；可选DC5V

测量范围：20dB to 120dB（自动换挡）

采样频率：一秒采集100次

输出频率：模拟量连续输出

输出模式：4-20mA电流型、0-5V电压型、0-10V电压型

测量误差：+/-1.0dB（2Khz 94dB点校正）

频率加权特性：A加权特性

动态特性:FAST

响应时间：小于2秒

频率响应：35 Hz to 20KHz

产品尺寸：直径M24mm长度80毫米，输出线长2.0米

工作环境：温度 -20～60℃ 湿度 10～90%RH

存储环境：温度 -20～80℃ 湿度 10～90%RH

三、室外防雨款噪音传感器型号及出线定义：

4-20mA输出：型号WS700A

红线V+，黑线V-、黄线输出正，黑线输出负（输出负载100-500欧）

0-5V输出：型号WS700B;

红线V+，黑线V-、黄线电压输出正，黑线电压输出负

0-10V输出：型号WS700C;

红线V+，黑线V-、黄线电压输出正，黑线电压输出负

四、模拟量输出计算公式：

4-20mA输出算法：

负载：100欧----500欧  输出：4 mA  - 20 mA

dB =(Ix– 4)*6.25 + 20；Ix=(I1+I2+I3---+I100)/X；一秒之内取X个电流值取其平均值。

0-5V输出算法：

dB = (Vx -1)*25+ 20。Vx=(V1+V2+----+Vx)/X；取X个电值值取其平均值。

0-10V输出算法：

dB = (Vx -2)*12.5+ 20。Vx=(V1+V2+----+Vx)/X；取X个电值值取其平均值。
