价格：电议
所在地：江苏 苏州市
型号：6632
更新时间：2019-05-10
浏览次数：1199
公司地址：江苏省苏州市高新区竹园路209号4号楼603室
程鑫(先生)

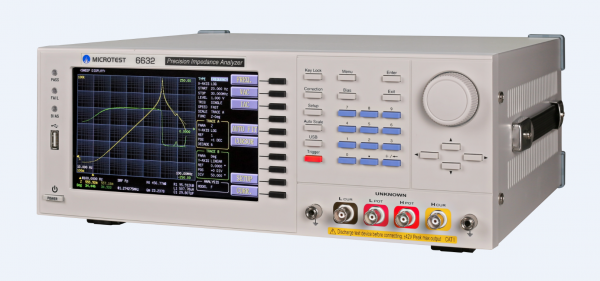

阻抗分析仪6632
益和阻抗分析仪6632，提供 5 种频率选项（10 Hz 至3/5/10/20/30 MHz），可在不同测量条件下进行高速连续测量。其等效电路分析功能支持7种不同的参数模型(三组件、四组件)，可协助客户仿真组件的等效参数值。并支持RS232、 USB 、LAN和 GPIB PC联机能力。
阻抗分析仪6632，支持各式各样的测试治具与配件，例如可搭配介电系数治具，使PCB板设计人员能充分了解材料的介电特性以便的Layout线路，减少产品不良的情况发生，导磁系数治具，各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数量测，和悬臂治具，各种尺寸贴片组件或电路板上组件阻抗量测。让量测步骤变得更为简易及快速。6632为分析电子组件、和材料特性不可或缺的量测神器。
量测度及多功能性为种不同类型的工作和应用程序高要求的佳选择，用户包括半导体、组件厂商、研发单位、进料检验、实验室、学生。
|
|
||
|
测试频率 |
6332-3, 6332-3G | 10Hz ~ 3MHz |
| 6332-5, 6332-5G | 10Hz ~ 5MHz | |
| 6332-10, 6332-10G | 10Hz ~ 10MHz | |
| 6332-20, 6332-20G | 10Hz ~ 20MHz | |
| 6332-30, 6332-30G | 10Hz ~ 30MHz | |
| 准确度 | 7 ppm±100mHz | |
| 基本测量准确度 | ± 0.08% | |
|
AC 量测 |
测试信号电压范围 | 10mV - 2Vrms |
| 电压小分辨率 | 1mV | |
| 准确度 |
ALC ON：6％ * 设定电压 ±2mV ALC OFF：10％ * 设定电压 ±2mV |
|
| 测试信号电流范围 | 200µA - 20mArms | |
| 电流小分辨率 | 10µA | |
| 准确度 |
ALC ON：6％ * 设定电流 ± 20µA ALC OFF：10％ * 设定电流 ± 20µA |
|
| 测量时间 (快) | < 3mS | |
| 输出阻抗 | 可切换25Ω、100Ω (标称值) | |
| 测试参数 | |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因子)、Q(品质因子)、DCR(直流电阻) 、C(电容)、 Vdc-Idc(直流电压电流)、ESR(等效串联电阻) 、ε (相对介电系数)、μr (相对导磁系数) | |
| 测量模式 | Meter 模式、图形扫描*，多步列表 *图形扫描为G系列机型功能 | |
| 校准功能 | 开路、短路、负载 | |
| 等效电路 | 串联、并联 | |
| 等效电路模型分析 (选购) | 三组件 (4 种模型)、四组件(3 种模型) | |
| 多步列表测试 | 50组多步测试设定（每组15个测试步骤） | |
| 内建直流偏置电压 | -12到+12V, 100Hz to 30MHz | |
|
PC l |
选购 | |
| 内部储存内存 | 100组LCR仪器设定文件 | |
| 外部USB内存 | LCR仪器设定文件、BMP图像、测试数据 | |
|
界面 |
I/O 界面 | Handler |
| 串行通讯接口 | USB、RS232 | |
| 并行通讯接口 | GPIB | |
| 显示器 |
7.0”TFT, 800 |
|
| 操作环境 | 温度: 10℃ ～ 40℃, 湿度: ≦80%RH | |
| 电源要求 | 电压 | 90V ～ 264Vac |
| 频率 | 47Hz ~ 63Hz | |
| 功耗 | 低功耗设计：大30W (标称值) | |
| 体积 (W*H*D) | 359x147x343 mm | |
| 重量 | 3.95 kg | |
|
|
|
| |Z| | 0.000 mΩ to 9999.99 MΩ |
| R, X | ± 0.000 mΩ to 9999.99 MΩ |
| |Y| | 0.00000 uS to 999.999 kS |
| G, B | ± 0.00000 uS to 999.999 kS |
| θRAD | ± 0.00000 to 3.14159 |
| Cs, Cp | ± 0.00000 pF to 9999.99 F |
| Ls, Lp | ± 0.00 nH to 9999.99 kH |
| D | ± 0.00000 to 9999.99 |
| Q | ± 0.00 to 9999.99 |
| Δ | ± 0.00% to 9999.99% |
| Rdc | 0.00 mΩ to 99.9999 MΩ |
| εr'' | 0 to 100000 |
| μr'' | 0 to 100000 |
|
|
|
| 被动组件 | 电容器、电感器、电阻器、变压器、陶瓷谐振器、石英晶体 |
| 半导体组件 | 变容二管之 cv 特性分析、二管 |
| 介电质材料 | 塑料、陶瓷、印刷电路板的电容率和损耗正切评估 |
| 导磁材料 |
|
| 其他组件 | 电路板上的组件阻抗评估 |
标准配件
高频DIP组件测试治具(FX-0000C6)
选购配件 凯尔文测试夹线含BNC Box(F423906A)
BNC测试延长线(F6630/A/B/C)
介电常数治具(FX-0000C7)
导磁系数治具(FX-0000C8)
材料测试治具(FX-0000C9)
高频型下压式SMD测试治具(FX-000C10)
高频行镊子式测试线夹(FX-000C11)
高频型SMD测试治具(FX-000C1
