TD12745-3型静力触探仪
一、概述：
TD12745-3型静力触探机是利用机械传动将探头匀速地压入土中，适宜在软上、粘性土、老粘土、黄土、砂性土等地层中测试，利用探头与土层接触时产生的阻力，通过电阻变化信号，传送到地面的测量仪表上。整机各部件重量轻，体积小，搬运方便，安装方便，工作效率高，能配用不同直径的探钎和探头。
二、技术参数：
1、结构型式：主机（整机）、地锚、手摇式。
2、额定惯入力： 30KN。
3、十字板剪切：〈132Kpa
4、起拔力：15KN 25KN。
5、贯入速度：1.2米/分。
6、主机重量： 60公斤。
三、工作原理：

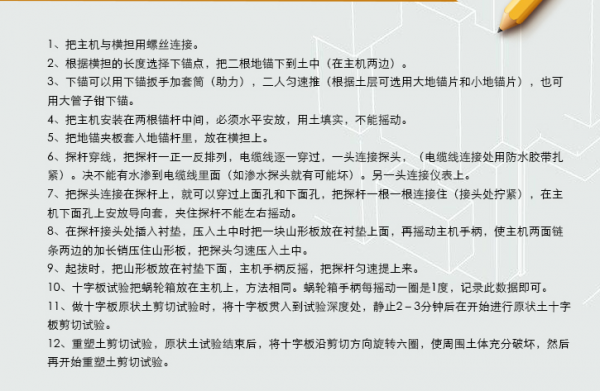

1、把主机与横担用螺丝连接。
2、根据横担的长度选择下锚点，把二根地锚下到土中（在主机两边）。
3、下锚可以用下锚扳手加套筒（助力），二人匀速推（根据土层可选用大地锚片和小地锚片），也可用大管子钳下锚。
4、把主机安装在两根锚杆中间，必须水平安放，用土填实，不能摇动。
5、把地锚夹板套入地锚杆里，放在横担上。
6、探杆穿线，把探杆一正一反排列，电缆线逐一穿过，一头连接探头，（电缆线连接处用防水胶带扎紧）。决不能有水渗到电缆线里面（如渗水探头就有可能坏）。另一头连接仪表上。
7、把探头连接在探杆上，就可以穿过上面孔和下面孔，把探杆一根一根连接住（接头处拧紧），在主机下面孔上安放导向套，夹住探杆不能左右摇动。
8、在探杆接头处插入衬垫，压入土中时把一块山形板放在衬垫上面，再摇动主机手柄，使主机两面链条两边的加长销压住山形板，把探头匀速压入土中。
9、起拔时，把山形板放在衬垫下面，主机手柄反摇，把探杆匀速提上来。
10、十字板试验把蜗轮箱放在主机上，方法相同。蜗轮箱手柄每摇动一圈是1度，记录此数据即可。
11、做十字板原状土剪切试验时，将十字板贯入到试验深度处，静止2－3分钟后在开始进行原状土十字板剪切试验。
12、重塑土剪切试验，原状土试验结束后，将十字板沿剪切方向旋转六圈，使周围土体充分破坏，然后再开始重塑土剪切试验。
四、注意事项
1、主机在出厂后次使用，请使用者在各齿轮，链轮间加机油或牛油，在磨合期中随时请机械专业人员调整。
2、如果需要做十字板剪切试验的需购买一只蜗轮箱放在主机上面，其它方式相同。
3、每次工作完毕请上油清洁放置，避免生锈。
4、探杆本厂经热处理，使探杆硬度、韧性都超过一般钢材，在接头处也需上油。
5、探头用完必须拆洗上油。
五、售后事宜
1、本仪器销售后一个月内，发现质量问题者，只要外观没有损伤，用户没有自行拆修的，可凭发票整机更换（不包括外观）。
2、在一个月内发现质量问题但外观已损伤者，工厂修复不包括外观。
3、凡售出仪器，以发票日期为准，保修期为一年，如未经厂方或经销修商同意用户自行拆修，使用不当 或毁损造成无法修复由用户承担全部责任。
4、超过保修期厂方仍负责修复仅收工本费。
六、探头须妥善保管，严防进水，电缆接头时用防水胶布裹紧防止进水，探头属易耗品，不在保修范围之内，根据使用情况定期校验，超过使用寿命一年建议应从新购进新的探头并和原仪表发回本厂进行专业的检修效定以防电子原件老化或探头灵敏度降底，才能保证所测数据的准确性，（如现场测试情况良好则不用更换探头，自行调表进行校正即可）。
七、如遇其它无法解决的技术问题请及时与经销商联系。感谢您选择我们的产品，我们将尽大的努力为您服务。
