DX200GH型铜包铜金属导体电阻率检测仪器

本测试装置是根据电工委员会（IEC）468和国标GB3048.2—94的规定而研制成功的,是测定电线电缆金属导体电阻率性能的新装置,其性能完全符合GB3048.2—94技术要求,是集新电子技术、微处理机、自动检测技术和样品夹持装置于一体的智能化高新技术产品，解决了传统检测中由于单臂双臂电桥而产生的操作繁琐，平衡费时，人工计算、工作效率低等问题，次采用了的的电流—电压降四端子测量法，消除了连接导线电阻和接触电阻所带来的误差，可以地测定实心铜铝及其合金导体材料的体电阻率，质量电阻率以及单位长度电阻。

本测试装置为综合性测试系统，设计为测试台结构，主要由的多功能样品夹具，数字电压表、宽量程高稳定直流恒定电流源，微处理机系统等部分组成，多功能样品夹具由特殊导电合金加工而成，接触良好，具有定位精度高等特点，适合用于从φ0.1mm—φ40mm宽范围导体的调节和夹持，数字电压表灵敏度高、测量范围由0.1μV—2V,精度达0.05%，采用液晶4 1/2位数字显示，大功率恒流源电流输出范围宽从10μA—20A，恒定电流输出稳定性好，精度高达0.05%，微处理机系统由主机、键盘、显示终端和打印机组成。

本装置采用的人机对话，屏幕菜单提示，自动进行温度修正，自动计算电阻率和误差，本装置具有测试精度高、操作方便，屏幕显示、人机对话、自动进行数据处理打印等特点，适合于各电线电缆厂，合金材料厂、高等院校、科研单位对金属导体材料的研究和检测之用，可测量导线每米长度电阻、体电阻率和质量电阻率。

仪器主要技术指标：

一、测量范围：电阻：6.7×10-8--105Ω

线材直径：φ0.1mm—φ40mm

二、测量误差：在φ0.1mm—φ1mm线径范围，误差为±0.15%

在φ0.1mm—φ40mm线径范围，误差为±0.25%

三、设备

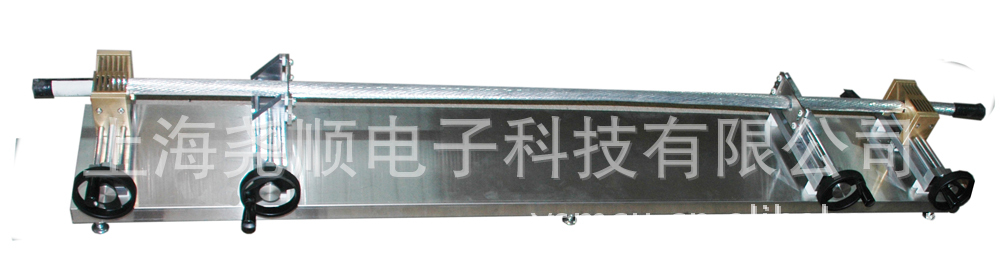

（一）测试架：作为每米长度电阻导线的测试架，标尺误差：1000±0.2mm

专用多功能夹具：具有电位夹头具有微调装置，可夹紧导线直径φ0.1mm—φ40mm

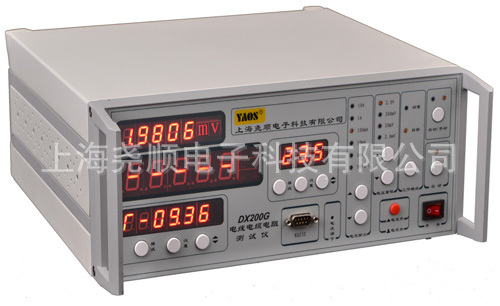

（二）主机

1．液晶显示数字电压表

量程：2mV、20 mV、200 mV、2V

分辩率：0.1μV、1μV、10μV、100μV

量程误差：2mV档：±（0.1%读数+6字）

20mV、200mV、2V档：±（0.1%读数+2字）

2．直流恒定电流源

量程：10μA、100μA、1mA、10 mA、100 mA

误差：±（0.1%读数+2字）

量程：1A、10A

电流误差：±（0.1%读数+2字）

电流调节：电流为固定输出

3．电阻显示

4 1/2位LED数字显示0—19999

电阻单位、小数点过载自动显示

4．单片微机及PC接口

（三）PC微处理机系统

1．键盘：标准键盘

功能：能输入试验日期、编号、温度、导线直径、每米导线称重值、测量方法、试样来源及规格

2．数据处理功能：由导线直径计算导线的截面积

由导线重量计算导线的质量

输入试验温度计算温度修正系数

计算导线的电阻率（20°C）

计算样品测量次数的平均电阻值
