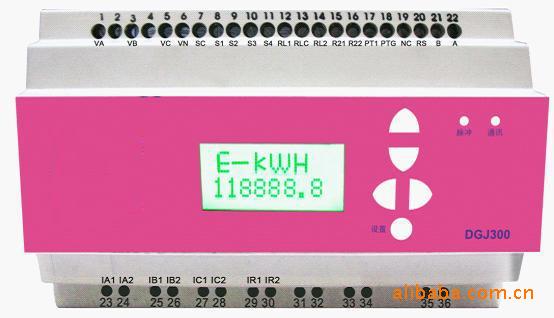

DGJ300三相电力测量仪 DGJ300三相电力测量仪

是否提供加工定制是类型数字式电阻测量仪表 品牌森源电力型号DGJ300三相电力测量仪 测量范围-1

西安亿能森源电力设备有限公司是一家专业从事高低压真空断路器真空接触器、高低压成套柜配套件、开关断路器检测设备以及变电站自动化智能产品为主要产品的高新技术企业，位于有“西部硅谷”之称的西安高新技术开发区内。
公司与西安交通大学、西安电子科技大学等高校建立长期技术、人才合作体系，具备雄厚的技术和人才实力，由此奠定了公司高速成长和发展的强大平台。公司产品广泛应用于电力、电厂、石化、冶金、煤炭、钢铁、水泥、房地产等领域。
公司始终坚持一切以客户需求为中心、坚决贯彻以产品质量稳固市场、以超值服务赢得客户的经营理念。创新能力、信誉能力和服务能力是我们森源电力的经营宗旨。森源电力以创新带动人才聚集、以信誉树立企业形象、以产品质量和服务能力塑造企业品质。
“创一流品牌企业，树百年森源电力”，这是每一位森源电力人持之追求的目标；培育忠诚客户，为客户提供高质量的产品和超值服务是我们持之以恒的动力源泉。森源电力围绕产品质量和市场服务，运用ERP现代化的管理体系，加强全体员工的质量意识和市场意识，规范质量管理、提升市场运作能力，应用电子商务平台，简化销售流程，缩减销售成本，以现代核心价值观为指导，持续创新，追求卓越，向现代化一流的高科技企业迈进！
公司信奉“诚信永恒、创新无限”的企业理念，竭诚欢迎国内外朋友携手共图发展。

是否提供加工定制	是	类型	数字式电阻测量仪表
品牌	森源电力	型号	DGJ300三相电力测量仪
测量范围	-1.000 ～ +1.000（MΩ）	测试电压	300V（相）/520V（线）（V）
精度	0.05	重量	0.5（kg）

一 产品简介
1.1概述DGJ300三相电量测控仪是一种简单可靠的测控装置，具有数据采集和控制功能。可广泛应用于电力系统、智能楼宇、监控系统、低压配电等自动化领域。
该产品适用于低压和高压系统。
DGJ300提供大液晶显示和的测量功能，如电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数，可以充分满足低压或者高压三相电力网络中电气监控的要求。还具有很强的扩展功能，如监视开关状态的四路开关量输入（或四路脉冲输出）、控制开关动作的三路继电器报警输出（或两路4-20mA模拟量变送输出），以及通过RS485/MODBUS通讯，对仪表进行组网管理。用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制。


温馨提醒：可以根据客户特殊要求订制产品。


1.2功能介绍
电压
DGJ300在测量电压低于300V（相）/520V（线）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
DGJ300电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。DGJ300额定的zui大测量量程为999，999V。
电流
通常情况下，DGJ300都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合DGJ300的额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
DGJ300电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。DGJ300额定的zui大测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及总和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及总和，有符号位。
功率因数
DGJ300可以测量各相功率因数以及总功率因数，测量范围从-1.000～+1.000
频率
DGJ300工作于不同测量模式时，频率测量的采集通道是不相同的。，DGJ300是通过A相电压通道测量频率的。
电度
DGJ300可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度zui大值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
谐波
由于用电负荷日趋复杂化和多样化，一些具有非线性、冲击性、不平衡特征负荷、谐波丰富的应用设备，如半导体整流和逆变装置以及变频调速装置等电力电子设备，都会不同程度地影响到供电电网。
DGJ300提供三相电压和三相电流的总谐波畸变率THD。THD是总谐波有效值对基波有效值的比值，是对电压电流波形失真程度的快速检测。它提供了波形“质量”的总体情况。谐波数据采用基波百分比表示方式。

开关量输入
DGJ300提供四路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。

继电器输出
DGJ300提供了三路继电器输出端口。继电器规格是250Vac/，30Vdc/。

脉冲输出
DGJ300提供了一路脉冲输出端口。脉冲常数可以通过通信软件来设置，设置范围100～10000。

通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
