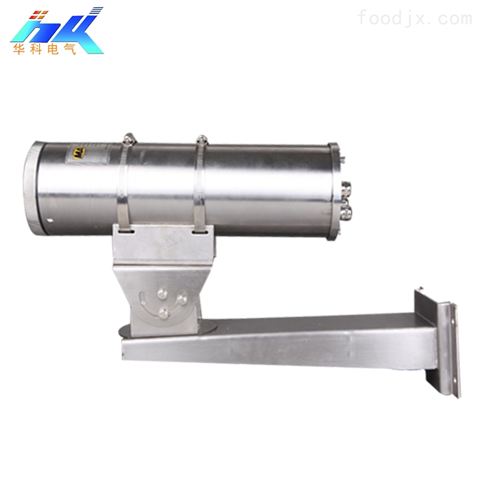

KBA18W 矿用工业视频监控系统井下光纤防爆摄像头

『矿用工业视频监控系统井下光纤防爆摄像头』用于煤矿井下有瓦斯、煤尘爆炸的场所。防爆摄像头是矿用工业视频监控系统中对主要生产环节、重要建筑及环节岗位进行及时图像监督的环节建筑，可采用光缆、同轴电缆或双绞线传输，结构紧凑，体积小，重量轻，防爆，抗震，防潮，适合于煤矿井下应用。

济南华科电气设备有限公司成立于2003年，是一家集产、学、研于一体的创新型企业。自成立以来，一直致力于矿山智能通讯装备和矿山自动化装备的研发与制造。公司高度重视产品创新和技术创新，获得多项国家发明，公司自主研发的矿用人员定位系统（KJ725）矿用智能广播系统（KT190）、矿用智能通讯系统（KT158）、矿用智能监控系统（KJ707）、矿用调度管理系统（KT124）等八大系统已经广泛应用国内各大矿业集团，共部署近千个矿井。

1.适用范围

『矿用工业视频监控系统井下光纤防爆摄像头』用于煤矿井下有瓦斯、煤尘爆炸的场所。防爆摄像头是矿用工业视频监控系统中对主要生产环节、重要建筑及环节岗位进行及时图像监督的环节建筑，可采用光缆、同轴电缆或双绞线传输，结构紧凑，体积小，重量轻，防爆，抗震，防潮，适合于煤矿井下应用。

2.产品特点

井下防爆摄像头是提供图像信息的建筑，其性能好坏将直接影响图像的质量。光纤录像仪把固体CCD器件与光发射器件交融在一起，共同置于防爆壳体中，使录像仪、传输一体化，录像仪同时配接电缆接口和光纤接口，输出电信号和光信号。

3.主要技术参数

供电电源：直流12V

额定工作电压：DC12V

工作电流}：<=1.0A

图像质量

低照度：0.0003LX

水平清楚度：570TV线

灰度：优于7级

输出方式有以下四种（可选功能）

a)视频电信号输出为正性安全电视信号

视频输出信号标称值为1VP-P（75欧负载，非平衡）

视频信号输出幅度为（0.7V+-0.2V）

同步信号输出幅度为（0.3V+-0.1V）

b)视频光纤输出

光纤输出口数量：1个

光纤输出方式：FC

光纤输出波长：1310Nm，单模

输出光功率：-8~0Bm

c)网络电输出：

传输方式：全双工TCP/ip传输协议

传输速率：10/100MBPS自适应

信号工作电压峰峰值：1V~5V

传输距离：100M（应用MHYV矿用通讯电缆，线径为0.75mm2）

d)网络光输出『矿用工业视频监控系统井下光纤防爆摄像头』

光纤输出方式：FC

波长：1310nm，单模

传输速率：100Mbps

输出光功率：-15~0dbm

接受灵敏度：-25dbm

传输距离：10KM（发射光功率-15dbm~0sbm;接收灵敏度-25DBM；应用MGTSN煤矿用阻燃通讯光缆；光纤节点总数8个，其中热熔接点3个，冷熔接点3个，活动持续点2个）
