WRN-130无固定装置式热电偶

WRN-130无固定装置式热电偶工作原理

热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电的长度、直径无关。

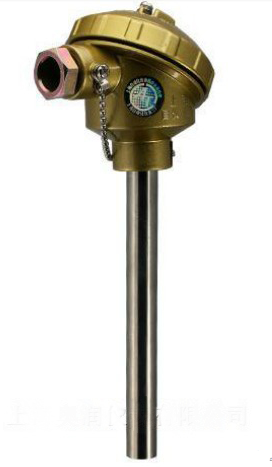

WRN-130无固定装置式热电偶主要由接线盒、保护管、缘套管、接线端子、热电组成基本结构，并配以各种安装固定装置组成。

• 主要技术指标

  温度测量范围和允许误差

  热电偶类别	代号	分度号	测量范围℃	允许偏差△t ℃
  镍铬-镍硅	WRN	K	0～1300	±2.5℃或±0.75%│t│

  注“t”为感温元件实测温度

  热响应时间

  在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。

  热电偶公称压力 

  一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。应不小于其保护管外径的8～10倍（特殊产品例外）。

  热电偶缘电阻（常温）   

  常温缘电阻的试验电压为直流500V±50V，测量常温缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

  a.对于长度超过1米的热电偶它的常温缘电阻值与其长度的乘积应不小于100.

  即Rr.L≥100 MΩ。M L＞1m

  式中：Rr-热电偶的常温缘电阻值MΩ

  b.对于长度等于或不足1米的热电偶，它的常温缘电阻值应不小于100 MΩ



  上限温度缘电阻   

  WRN-130装配式热电偶的上限温度缘电阻应不小于下表现定：

  上限温度tm℃	试验温度t℃	电阻值MΩ
  100≤tm＜300	t=tm	10
  300≤tm＜500	t=tm	2
  500≤tm＜850	t=tm	0.5
  850≤tm＜1000	t=tm	0.08
  1000≤tm＜1300	t=tm	0.02
  tm＞1300	t=1300	0.02



  WRN2-130装配式热电偶型号表示

  WR	热电偶			内容
  		代号	热电种类
  		R	铂铑30-铂铑6
  		P	铂铑10-铂
  		N	镍硅-镍硅
  		M	镍铬硅-镍硅
  		E	镍铬－铜镍
  		C	铜－铜镍
  		F	铁－铜镍
  			代号		输出信号数
  			无 2		单支 双支
  			代号		固定装置形式
  					1 2 3 4 5 6 7	无固定装置式 固定螺纹 活动法兰 固定法兰 活动法兰角尺型 固定螺纹锥形管 直形管接头式
  					代号	接线盒形式
  					2 3 4	防溅式 防水式 防爆式
  						代号	保护管直径
  						0	Φ16mm保护管
  						1	Φ25mm保护管
  						2	Φ16mm高铝保护管
  						3	Φ20mm高铝保护管
