DIN11 IRT V2-P2-V2 0-5V转0-3V/模块隔离器

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>具有较强的抗电磁干扰和高频信号干扰能力

专业经营研发高性能的本公司专业致力变频器干扰信号处理解决方案、隔离放大器变送器IC信号调理器、隔离分配器、模拟量信号变送器、直流电流/电压信号转换模块、数字信号转换器、数据采集器等系列产品。适用于工业现场的直流电压、电流检测、并转换为标准直流信号传送给PLC、显示仪表等设备，主要解决工业控制系统的信号转换、传输过程中的干扰问题，保证系统稳定可靠运行，实现对电气设备的直流电压、电流的监测、控制、保护等功能

             0-5V 转0-10V 、4-20mA 传感器、隔离器DIN11 IRT系列（IBF）

电压/频率转换电路

积分复原型电压/频率变换器的精度和动态范围由干复惊电路具有非线性特性而受到隔

制,提高其精度的主要方法是缩短,位时间,若要使其非线性误差从0.1%提高一个数品

级,达到0.01%,则复位时间必须减短到小信号周期的0.01%以下。当额定工作频率为

10kHz时,信号小周期为0.1ms,复位时间则必须小于0.01us,使得积升复原型电压/频率

变换器往往很难实现。采用电荷平衡法可以解决上述问题。电荷平衡型电压/频率变换器的原理图及波形图。该变换器的复位电路由定时电路、恒流源和模拟开关组成,复位电路的工作由比较器A,控制。每当比较器的输出从高电位变到低电位时,定时电路就输出脉密固定为 ,的负脉冲,使VD,截止, VD,导通。输入电流1加入后,积分器A,负向积分,当A,的输出电压下降到比较器A,给定的基准电压ue时,比较器A2的输出从高电位变成低电位,于是复位电路从积分电容上取走固定电荷量LT,因为1总大于1,所以在定时电路输出负脉冲期间,积分器正向积分,直到定时电路复原,才又开始下一个周期。在一个周期内,积分电容得到的电荷量与放出的电荷量应该相等。



产品主要特性：

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>具有较强的抗电磁干扰和高频信号干扰能力

>>全量程范围内高的线性度（非线性度<0.2%）

>>辅助电源：5V/12V/15V/24VDC（范围±10%）

>>标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>标准DIN35 导轨式安装

电路为利用比较器SF339 (或LM339)组成的压控振荡器。它由三个部!分组成,其中比较器A构成积分器,控制电压Uc对电容充电;比较器B接成施密特触发器,实现三角波到方波的转换;比较器C接为控制开关,控制电容器的放电。

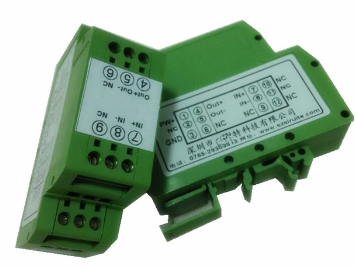

本公司产品图片：



应用：

>>模拟信号数据隔离、采集和变换

>>信号长线无失真传输

>>隔离4-20mA或0-20mA信号传输

>>电力监控、医疗设备隔离

>>非电量信号变送

>>变频器信号隔离采集

>>工业现场信号隔离及变换

>>仪器仪表信号收发

>>PLC/FA 电机信号隔离控制

集成电压/频率变换器的种类较多,如有UFC32, LM331等。LM331单片U/F变换器只需单一的正电源,它具有以下显著的特点:电源电压范围宽(可在4~20V范围内工作);输出端为集电开路形式;温度稳定性好;功耗低(当电源为5V时,功耗为15mW);价格低;体积小(典型封装为标准的8脚DIP塑封)



产品选型表：

DIN11 IRT - U(A)□ - P□ - O□

输入信号				供电电源		输出信号
电压	代码	电流	代码	Power	代码	电流	代码	电压	代码
0-5V	U1	0-1mA	A1	24VDC	P1	0-20ma	O2	0~5V	O4
0-10V	U2	0-10mA	A2	12VDC	P2	4-20ma	O1	0-10V	O5
0-75mV	U3	0-20ma	A3	5VDC	P3	用户自定义	Oz	1-5V	O6
0-2.5	U4	4-20mA	A4	15VDC	P4
用户自定义	Uz	用户自定义	Az



选型举例：

例1：输入信号:0-10V  供电电源:24V  输出信号:4-20ma  型号:DIN11-IRT-U2-P1-O1

例2：输入信号:0-10V 供电电源:12V   输出信号:0-10V   型号:DIN11-IRT-U 2-P2-O2

例3：输入信号:0-3V  供电电源:24V   输出信号:4-20ma  型号:DIN11-IRT-Uz-P1-O1（Uz:0-3V）

产品大额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Storage Temperature （存贮温度）:+150℃

电源电压范围：±10%Vin

Junction Temperature（工作温度）:+85℃

Lead Temperature   （焊接温度）:+300℃（10秒）

注意：如果超出上述范围，产品可能会引起性损坏。

通用参数

参数名称	测试条件	小	典型值	大	单位
隔离耐压	50Hz，1分钟,漏电流1mA		2500		VDC
耐冲击电压	3KV， 1.2/50us(峰值)
工作温度		-25		+70	℃
工作湿度	无凝露	10		90	%
存储温度		-45		+80	℃
存储湿度		10		95	℃



电流输出端,是内部电流源的输出,负责向负载电容CL(C;)充电。②脚Is为参考电流端,由内部电流泵提供50~500uA的电流(典型值为135uA),该端外接电阻Rs到地, Rs的典型值取14k2,实际使用时取3.8~150kQ (可调),该脚对地电压的典型值为1.9V. 3脚Fout为脉冲频率输出端,输入电压经过压频转换后的矩形波由此端输出,其内部是一个晶体管的集电,为集电开路输出型,因此外部必须接有上拉电阻到正电源。上拉电阻的典型值取10k2,实际使用时,必须注意上拉电源的数值应与后续电路匹配。例如,取TTL电平时,必须使上拉电阻接至+5V电源,输出管内部的发射串有一个约152的电阻到地,因此当输出管饱和时,若流经输出管的电流太大,即上拉电阻取得太。

输入参数					输出参数
输入项目	输入阻抗	电源损耗	输入过载能力		输出项目	输出过载能力	响应时间
0-5V	≥300KΩ	电压输出 < 0.6W 电流输出 <1.5W	2.0倍额定：连续		4-20mA	负载电阻 不超过350Ω	≤1mS
0-10V					0-20mA
0-1mA	1KΩ		1.5倍额定：连续 3.0倍额定：1S
0-10mA	TYP：250Ω 可自设定				0-5V	≥2KΩ
0-20mA					0-10V
4-20mA					1-5V

注意事项:

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。本产品质保2年，在此期间，本公司维修或更换。人为损坏或者涂改和撕下产品上的任何标贴的概不退换。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。

9、产品规格更新时恕不另行通知。
