价格：电议
所在地：江西 南昌市
型号：ZB2X2-600
更新时间：2019-03-06
浏览次数：839
公司地址：江西省南昌市金沙大道2008号奥林匹克花园52栋114
张琦(先生)
一、系统简介
我公司生产的桥梁自动张拉系统支持2顶张拉、4顶张拉,手动张拉或者自动张拉。并且带有数据储存,传输功能。

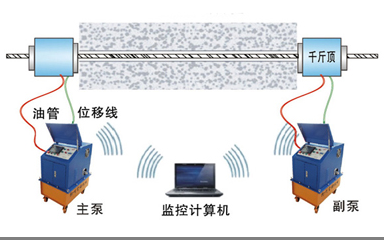

控制原理如图
1、千斤顶上的位移传感器，通过位移线将信号传输到张拉机内。
2、张拉油泵内的压力传感器，将张拉压力信号传输到PLC等运算部件内
3、主机将设置好的张拉参数，及动作命令无线信号传输给副机。主副机互相联动按并照设置好的压力以及位移进行自动张拉
4、自动张拉行程的数据，由主机统一处理，储存在操作屏幕中（可暂存300条）
5、在张拉过程中若使用监控电脑对张拉过程进行监控，数据可以自动上传到电脑内。（也可以张拉完毕后事后上传）
二、 系统主要性能、配置、参数
系统主要性能
1、 压力位移精精度（压力精度0.1MPa，位移精度1MM）;
2、 具有手动、自动张拉功能；
3、 具有压力张拉与分段张拉等多种张拉模式；
4、 具有漏压补偿功能，可长时间保持压力；
5、 具有断电记忆功能，意外断电后数据不会丢失。重启后可继续进行张拉。
6、 具有张拉效果提醒功能（如张拉力到达，而张拉伸长量未到达提醒）
7、 两端对拉时具有平衡两端伸长量功能（尽量达到两端伸长量均匀）
8、 张拉结束后自动形成张拉记录并自动计算伸长量。主机可暂存299条张拉数据。并且张拉数据可以通过有线或无线联接方式上传至监控计算机自动形成表格（表格形式见附件）。
9、 具有超压保护、超位移保护、通讯中断保护功能。
10、 缓慢卸荷回程功能（选配）
系统主要配置
1、 一泵一顶或者（一泵二顶）控制模块；
2、 现场监控电脑；
3、 数据传输模块（主泵与副泵200M范围，主泵与现场监控电脑50M以内）；
4、 7寸触摸屏（主泵）文本显示器（副泵）；
5、 位移传感器（精度1mm），压力传感器（精度0.1MPa）；
6、 超高压液压控制阀（63MPa）。

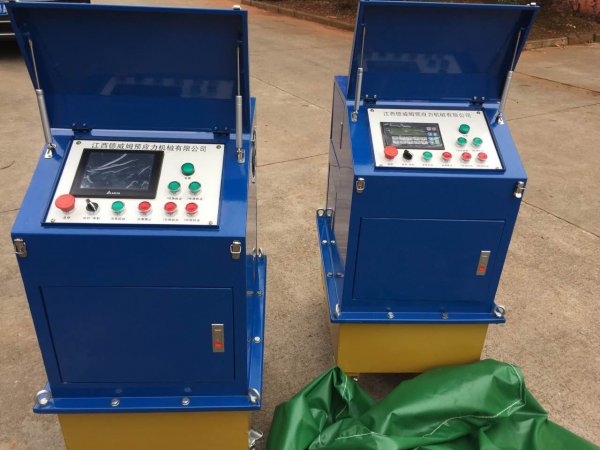

油泵外形
油泵技术参数（1泵1顶）
|
额定压力 |
55MPA |
额定功率 |
3KW |
|
额定流量 |
2L/MIN |
工作温度 |
-5-65 |
|
油箱总容积 |
70L |
油箱有效容积 |
40L |
|
连接顶数量 |
1 |
质量 |
KG |
|
外形尺寸 |
700*540*850 |
||
油泵技术参数（1泵2顶）
|
额定压力 |
55MPA |
额定功率 |
3KW |
|
额定流量 |
2*2L/MIN |
工作温度 |
-5-65 |
|
油箱总容积 |
70L |
油箱有效容积 |
40L |
|
连接顶数量 |
2 |
质量 |
KG |
|
外形尺寸 |
700*540*850 |
||

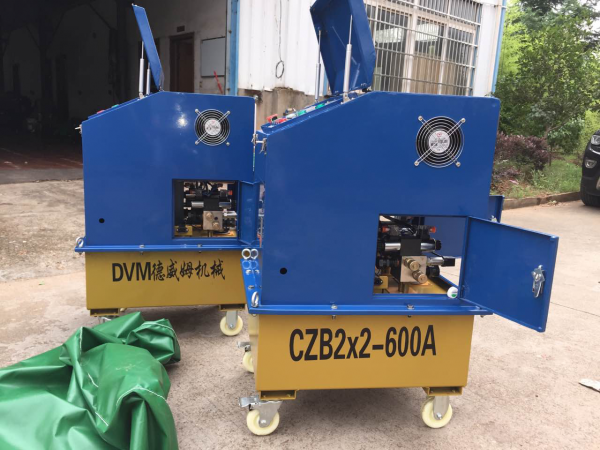

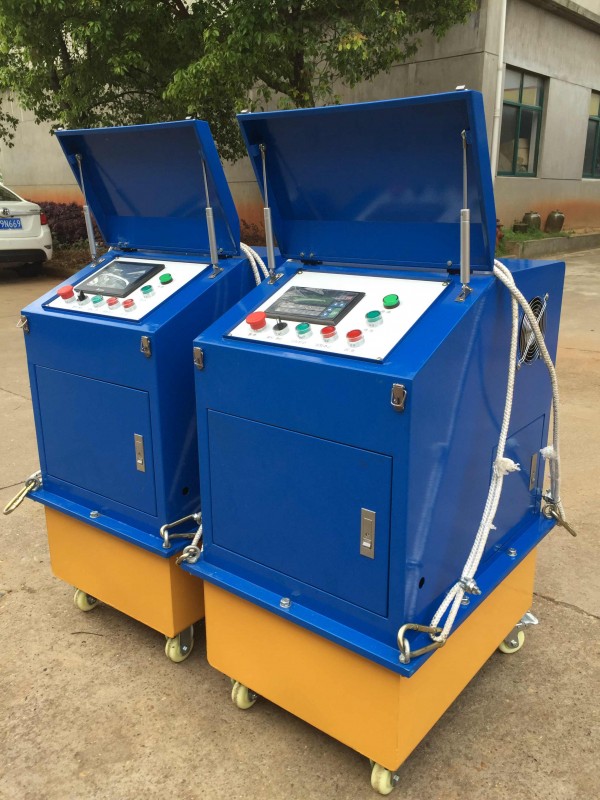

设备图片

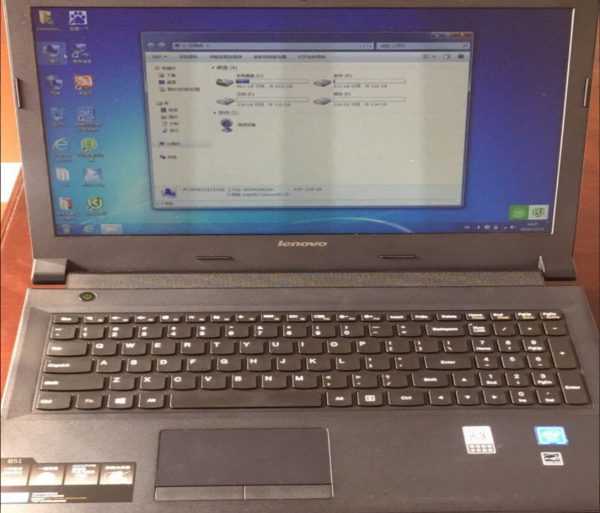

监控笔记本电脑
五、注意事项
1、 张拉前必须确保油管、位移线联接正确、主副机通讯正常
2、 张拉前务必确认回归方程是否正确。错误的回归方程容易引起张拉事故
3、 必须核对张拉设定参数是否是当前的张拉参数，防止超张。
4、 参数设置后开机空转2分钟排空泵内空气，然后再进行操作。
5、 张拉时须确认钢绞线束1编号对应1号千斤顶和3号千斤顶对拉，钢绞线束2编号对应3号千斤顶和4号千斤顶对拉。
6、 张拉过程中禁止人员站在千斤顶前方。
7、 张拉力输入时在原参数上改动的，需要确认张拉记录已经不需要保存，否则原来参数及记录将被覆盖
8、 监控计算机尽量少安装其他软件，以免与监控软件冲突
9、 务必做好防水防潮工作，以免电器发生短路
10、 该泵务必使用#46号耐磨液压油。
六 装箱单
1泵1顶（主机）
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主泵 |
1 |
|
|
2 |
监控电脑 |
1 |
选配 |
|
3 |
位移线 |
3 |
|
|
4 |
电源线 |
1 |
|
|
5 |
说明书 |
1 |
|
|
6 |
吊装绳 |
1 |
|
1泵1顶（副机）
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主泵 |
1 |
|
|
2 |
电源线 |
1 |
|
|
3 |
吊装绳 |
1 |
|
1泵2顶（主机）
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主泵 |
1 |
|
|
2 |
监控电脑 |
1 |
选配 |
|
3 |
位移线 |
5 |
|
|
4 |
电源线 |
1 |
|
|
5 |
说明书 |
1 |
|
|
6 |
吊装绳 |
1 |
|
1泵2顶（副机）
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主泵 |
1 |
|
|
2 |
电源线 |
1 |
|
|
3 |
吊装绳 |
1 |
|
七 保修说明
1、主要电器部件模块保修1年
包括：操作屏、PLC、AD模块、网络模块、电机
2、主要液压部件保修半年
包括：液压阀、泵头
3、其他部件保修3个月
包括：位移传感器装置，由于进水，受潮、外力损坏、未经厂家允许拆卸损坏的部件不在保修范围
