GY4012 电流互感器二次回路负载测试仪

电流互感器二次回路负载测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。实验时仅需设定互感器二次额定值，实验结束后，直接显示测试结果，支持现场打印，可存储，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种较高的高科技产品电流互感器二次回路负载测试仪

上海虑本电气科技有限公司研发生产各种电力试验设备、电力试验仪器、高压试验设备、高压试验仪器、高压测试设备、高压测试仪器等仪器仪表，如有需要可来我司参观购买！也可拨打产品咨询热线：，相信我们的服务一定会让您满意。 公司是致力于高压电力试验设备、、电力试验仪器、电力检测设备、高压测试仪器、高压试验设备串联谐振、电缆交流耐压试验装置 、直流高压发生器、回路电阻测试仪，高压试验变压器研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。 公司遵循科技是一生产力的理论，充分利用自己的地域优势，聚集了一批具有高水准的科技人才，把现代科技同我国电力建设、生产的实际情况相结合，开发研制了具有高品质、智能化、实用轻便的系列电力测试产品。在生产经营过程中严格执行质量体系标准，有效地保证了产品质量的先进可靠。因此受到了上海及全国电力、冶金、石化、铁路和通信等行业用户的好评。 上海虑本电气科技有限公司是致力于高压试验仪器仪表研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。

1.电流互感器二次回路负载测试仪概述

电流互感器二次回路负载测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。实验时仅需设定互感器二次额定值，实验结束后，直接显示测试结果，支持现场打印，可存储，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种较高的高科技产品

1.2注意事项

1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。

2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子。

   注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。



第二章 电流互感器二次回路负载测试仪

2.1安全可靠：

     采用单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口，设计更加科学合理,使用更加安全可靠。

2.2符合检修规程：

    设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合相关检修规定。

2.3功能齐全：

可检测CT/PT的二次负荷项目，轻松实现一机多用。

2.4接线方式简单：

    采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；

2.5操作简单，彩色大屏幕显示：

      操作方式简单，直观方便，有中文操作提示，彩色大屏幕显示操作更加简便。

2.6体积小，重量轻：

本产品体积小、重量轻、携带方便，适合现场使用。



第三章、电流互感器二次回路负载测试仪主要技术参数

3.1  工作电源：       AC220V±10V

3.2  单机输出电压：     0～50V

3.3  CT负荷测试范围： 0～60Ω

3.4  PT负荷测试范围： 0～500VA

3.5  测试精度（CT:1A  PT:100V）：   0.5%±5个字

3.5  工作温度：          －10～40℃

3.6  相对湿度：         <85%

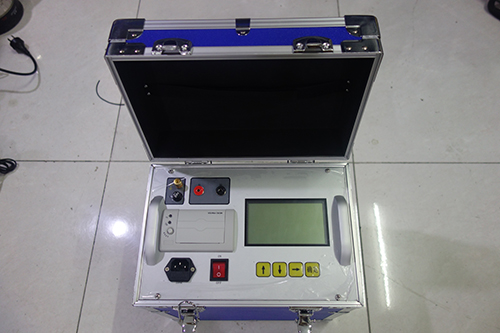

第四章、仪器结构与外观

仪器外箱采用高强度铝合金机箱，坚固耐用，所有的电气部分都在主机内部。

4

1、 键盘说明

键盘共有8个键，分别为：↑、↓、←、→、确定、返回、打印、储存。

各键功能如下：

↑、↓、←、→键：上下左右键，

Ø 在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反白显示）。

Ø 上下键在参数设置屏中用来修改数字。

Ø 左右键用来左右移动光标（反白）。

确定键：在主菜单中按下此键即进入当前指向的功能选项（反白显示的功能条）。

返回键：按下此键返回主菜单。

打印、储存键：用来打印和储存测试结果。
