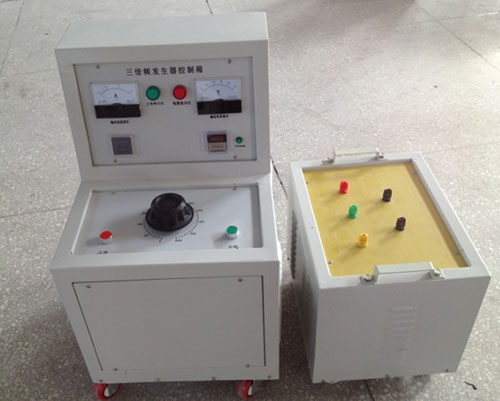

GY4005 系列三倍频发生器

一、概述 该产品是为了满足、和—1995中三倍频感应耐压试验和局放试验而设计。系列三倍频发生器

上海虑本电气科技有限公司研发生产各种电力试验设备、电力试验仪器、高压试验设备、高压试验仪器、高压测试设备、高压测试仪器等仪器仪表，如有需要可来我司参观购买！也可拨打产品咨询热线：，相信我们的服务一定会让您满意。 公司是致力于高压电力试验设备、、电力试验仪器、电力检测设备、高压测试仪器、高压试验设备串联谐振、电缆交流耐压试验装置 、直流高压发生器、回路电阻测试仪，高压试验变压器研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。 公司遵循科技是一生产力的理论，充分利用自己的地域优势，聚集了一批具有高水准的科技人才，把现代科技同我国电力建设、生产的实际情况相结合，开发研制了具有高品质、智能化、实用轻便的系列电力测试产品。在生产经营过程中严格执行质量体系标准，有效地保证了产品质量的先进可靠。因此受到了上海及全国电力、冶金、石化、铁路和通信等行业用户的好评。 上海虑本电气科技有限公司是致力于高压试验仪器仪表研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。

系列三倍频发生器、互感器感应耐压试验是检验该产品是否符合标准的一项重要试验。绕组的层间、匝间、段及相间缘的纵缘感应试验，是考验绕组是否符合要求的一个重要项目。为了提高绕组试验电压，使变压器或互感器的铁芯又不致于过饱和导致励磁电流过大，因此要使试验频率提高，一般为100Hz—400Hz.

一、 100Hz—400Hz电源有多种方法获得，其中较适用的有①、三台变频概述

 该产品是为了满足<<GB1094.3—85>>、<<GB1207>>和<<电气设备预防性试验规程>>—1995中三倍频感应耐压试验和局放试验而设计。

发电机组合（100Hz—400Hz）；

②三台单相变压器组合（150Hz），而方便的还是第②种方式。

三台单相变压器组合方式：原边为星形接法，副边为开口三角形，当铁芯未饱和时，它所产生的主磁通必然是平顶波。由于平顶波形的主磁通中含有较大分量的三次谐波磁能Φ3,三次谐波磁通频率f₃=3f₁,故主磁通感应出三次谐波相电势。

由于原边为星形接法，副边为开口三角形接法，铁芯工作处于饱和状态，空载电流Ｉ呈尖顶波，除基波外,其中还含有高次谐波。其高次谐波中Ｉ幅值较大，由于副边开口，三相基波分量互相抵消，只剩下三次谐波输出。

整机电压输出是150Hz电源的情况下调谐使之产生谐振来实现的。当电压升高时谐振有一定的尖叫声属正常现象。

二、系列三倍频发生器

输入电压：三相380V    50Hz

输出电压: 600V    150Hz

波  形：正弦波，失真度小于１％

容  量：15KVA

负载特性：阻性、感性、容性均可



五、 使用操作方法

将三相电源线接在机后的接线柱上并接好地



a) 线；

b) 把输出线接上被试物；

c) 调节调压器，使之到零位，此时才能起动；

d) 按起动按钮；

e) 旋转调节输出电压，将缓慢上升到所需电压止，如果此时电压没有达到要求时可调节电压调节器提高或降低调器输出电压即可；（读输出电压表），计时后，待计时结束，报警提示。

f) 试验工作完成后先调压器回零，此时输出电压也为零；

g) 再一次起动时必须重复③④使零位灯亮才能开机。

h)

六、 设备维修及保养

本产品应置于通风干燥处，一年包换，三年保修，终身维修。



 系列三倍频发生器
