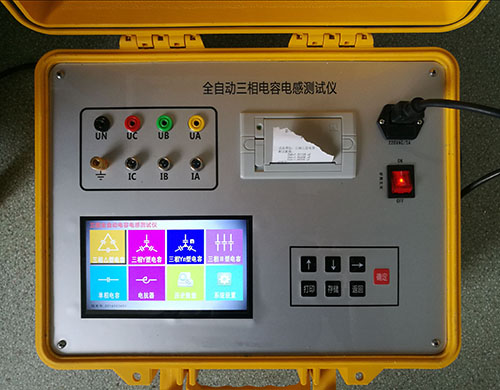

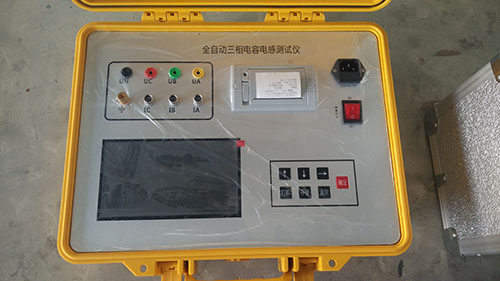

GY4003 全自动电容电感测试仪

电力系统使用补偿电容器组提高功率因数。无功补偿电容的工作容量大，切换频繁。为保证设备的可靠性，需要定期进行检测。传统方法是将电容汇流排拆除，然后用电容表进行测量。这种方法不仅工作量大，也容易造成电容损坏。全自动电容电感测试仪

上海虑本电气科技有限公司研发生产各种电力试验设备、电力试验仪器、高压试验设备、高压试验仪器、高压测试设备、高压测试仪器等仪器仪表，如有需要可来我司参观购买！也可拨打产品咨询热线：，相信我们的服务一定会让您满意。 公司是致力于高压电力试验设备、、电力试验仪器、电力检测设备、高压测试仪器、高压试验设备串联谐振、电缆交流耐压试验装置 、直流高压发生器、回路电阻测试仪，高压试验变压器研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。 公司遵循科技是一生产力的理论，充分利用自己的地域优势，聚集了一批具有高水准的科技人才，把现代科技同我国电力建设、生产的实际情况相结合，开发研制了具有高品质、智能化、实用轻便的系列电力测试产品。在生产经营过程中严格执行质量体系标准，有效地保证了产品质量的先进可靠。因此受到了上海及全国电力、冶金、石化、铁路和通信等行业用户的好评。 上海虑本电气科技有限公司是致力于高压试验仪器仪表研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。

一、全自动电容电感测试仪概述

 电力系统使用补偿电容器组提高功率因数。无功补偿电容的工作容量大，切换频繁。为保证设备的可靠性，需要定期进行检测。传统方法是将电容汇流排拆除，然后用电容表进行测量。这种方法不仅工作量大，也容易造成电容损坏。

全自动电容电感测试仪，是不拆线检测补偿电容器的专用仪器。仪器输出高达 20A试验电流，电容量可以测量到 2200μF。仪器具有抗干扰能力，可以在现场强电干扰环境中使用。

，也是一台多功能阻抗测量仪器，能够自动识别并检测电容、电感或电阻型试品。仪器也可以单独用于电流检测。

采用 50mm钳型 CT检测电流，配合数字隔离的电压检测电路，性能稳定，测量精度高。仪器采用背光大屏幕液晶显示器，白天夜间均能清晰观察。使用中文菜单，操作非常简单。并自带嵌全自动电容电感测试仪技术指标

2.1电容测量

测量范围：  0.2μF～2200μF(基本量程2μF～2200μF)

准确度：   ±（读数×1.5%+0.02μF）

小分辨率：0.001μF（4位数字显示）

2.2电感测量

测量范围：  0.2mH～50H（基本量程2mH-10H）

准确度：    ±（读数×2%+2个字）

  小分辨率：0.001mH（4位数字显示）

2.3 电阻测量

测量范围：  0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)

准 确 度：    ±（读数×1%+2个字）

  小分辨率：0.001Ω（4位数字显示）

2.4电流测量

测量范围： 0~200mA~2A~20A（基本量程200mA~20A）

准 确 度：  ±（读数×1%+2个字）



2.5供电和试验电源

仪器供电电源：  交流 220V±10%  50Hz

仪器试验电源：  交流 30V±10%/20A   50Hz

                交流 2V±10%/20A    50Hz

2.6工作条件

    环境温度：   -10℃～40℃

    相对湿度：   ≤90%

2.7输出方式     屏幕液晶显示屏

                 面板式热敏打印机

2.8外形/重量

       仪器体积： 280mm(长)×230mm(宽)×300mm(高)

 仪器重量：     6.9kg（不含含测试线）



 4、配合使用“位移”键，屏幕循环显示：自动判别，电容试品，电感试品，电阻试品设置试品类型，通常情况下，采用默认方式：自动，仪器会根据测试电压和电流的相位差确定试品类型，有些情况下，因为试品电容量太小（低于仪器测量下限），仪器能准确读出电流有效值，但不能测出相角，无法判断试品类型，就需要用户人为设定试品类型；

5、设置好“试品类型”，按“确定”键，进入测试，

仪器实时采集电压和电流信号，自动计算并显示电压有效值、电流有效值、电压频率、电压—电流的相角（+号为电流超前电压，为容性试品，对应-号为电流滞后电压，为感性试品），仪器经过多次采集数据后，自动计算出结果。

仪器根据电压—电流的相角判断出电容型试品，计算出电容量（单位μF）、阻抗（电容为容抗，电感为感抗）。

6、按“打印”键，仪器打印测试结

5.2测量电抗器或电阻器

仪器自动识别试品类型，按类型计算出结果，故测量电抗器或电阻器的方法同电容器。注意：测试电抗器小于5mH或电阻小于1.25Ω时，电压线接入2V电压输出端子上

5.3电流钳使用

    测试电容，电感，电阻时将电流钳档位拨到0FF位置，电流钳也可单独当钳形电流表使用。

六、全自动电容电感测试仪注意事项

1、试验电压：不了解试品阻抗的情况下可以先用 2V试测，如果试验电流小于 1A可以改用 30V测量。

2、电流检测：钳形 CT夹到需要测量电流的部位。例如可以夹到连接电容的引线上而不一定是电容的套管。如果是测量总电流，也可以直接夹到电压引线上。

3、钳形 CT朝向：要求将电流钳的正面朝向红夹子（即 2V或20V）方向，此时仪器自动区分电容、电感或者电阻。

4、磁场干扰：建议钳型 CT远离仪器 1米以上。如果测量一个漏磁严重的电感，建议远离电感 1米以上。

5、低电感（感抗）和大电容：夹子应尽量靠近试品引出线端子。

6、测量过程：接线完毕启动测量电源。测量过程中，不要移动电压线，不要触摸或移动钳型 CT



七、附件

1、主机                                  1台

2、电压输出线                            1套

3、电流信号电缆                          1根

4、钳形互感器                            1台

5、电源线                                 1根

6、说明书                                 1本

7、保险丝                               2只
