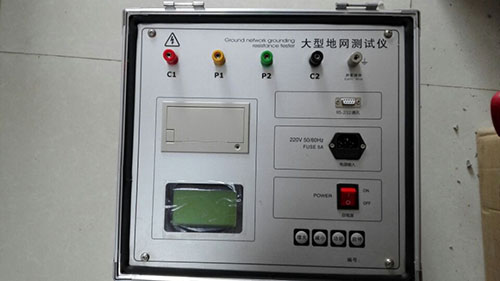

GY7002 大型地网接地电阻测试仪

大型地网接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。 不会引起测试时接地装置的电位过高，同时它还具有强的抗干扰能力，故可以在不停电的情况下进行测量。

上海虑本电气科技有限公司研发生产各种电力试验设备、电力试验仪器、高压试验设备、高压试验仪器、高压测试设备、高压测试仪器等仪器仪表，如有需要可来我司参观购买！也可拨打产品咨询热线：，相信我们的服务一定会让您满意。 公司是致力于高压电力试验设备、、电力试验仪器、电力检测设备、高压测试仪器、高压试验设备串联谐振、电缆交流耐压试验装置 、直流高压发生器、回路电阻测试仪，高压试验变压器研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。 公司遵循科技是一生产力的理论，充分利用自己的地域优势，聚集了一批具有高水准的科技人才，把现代科技同我国电力建设、生产的实际情况相结合，开发研制了具有高品质、智能化、实用轻便的系列电力测试产品。在生产经营过程中严格执行质量体系标准，有效地保证了产品质量的先进可靠。因此受到了上海及全国电力、冶金、石化、铁路和通信等行业用户的好评。 上海虑本电气科技有限公司是致力于高压试验仪器仪表研发、生产、销售的高新技术企业，公司拥有坚实的技术力量，在产品结构、软、硬件和电气控制等多项核心技术中积累了丰富的项目经验，以新颖的设计、优质的产品取悦于用户。

一、仪器概述：大型地网接地电阻测试仪

目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

GSDY-III 大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。 不会引起测试时接地装置的电位过高，同时它还具有强的抗干扰能力，故可以在不停电的情况下进行测量。



二、性能特点：大型地网接地电阻测试仪

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

测试操作步骤：大型地网接地电阻测试仪

1） 先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。

2） 电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3—5倍。

3） 电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两支地桩上（如图2所示）。

4） 将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。

5） 检查连线无误后，给仪器接上AC220V/50HZ电源，对仪器进行通电。

6） 按测量键，开始测量

7） 仪器显示测试结束后，记录测试数据。

8） 关掉仪器电源后，拆除连线，测试过程结束。
