M102-P 5.0-12.5 ABB通讯模块

老款式：m102-p 30.0-63.0 with md3 m102-p 带操作面板md3​器的二次输出为1A，则选用0.5-1.0A。M101和M102是通过操作面板MD2或MD3的USB接口进行参数额定，产品结构:电动机控制装置包括M101/M102两种规格。M101提供的功能包括电动机基本控制、保护和监测，而M102在M101的基础上进一步扩展附加功能及应用。

 湖南好事达电气设备有限公司，坐落于湖南省长沙市雨花区五金机电市场，是一家专注于提供工业品一站式采购和技术支持的MRO供应商,产品线主要包括：, 中低压配电产品，变频伺服电机，电子电气产品, 仪器仪表  , 五金机电及配件等。凭借专业的团队，充足的产品现货储备，快捷准确的为客户提供专业专业化、全方位的售前及售后服务，为客户带来更加放心省心的现场解决方案。

ABB促销    品牌供应系列

正规ABB一级代理   正规渠道商   假一赔十

公司地址分区域：  湖南、广州、广西南宁  三个区域 连锁三家

欢迎您的来电咨询ABB品牌  低压、中压  一应俱全设备

电动机控制装置
  电动机控制装置包括 M101 和 M102 两种规格。 M101 提供的功能包括电动机基本的控制、保护与监测，而 M102 在 M101 基本功能的基础 上进一步扩展了附加功能及应用功能。

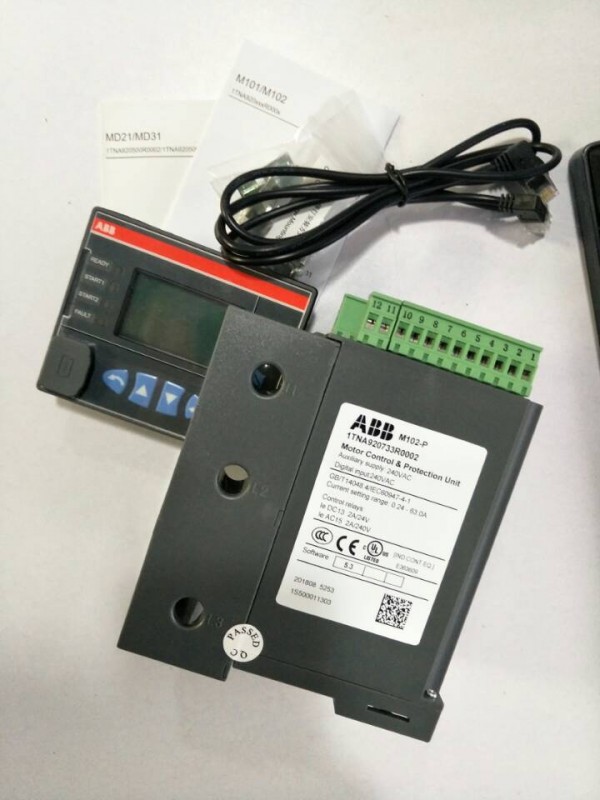

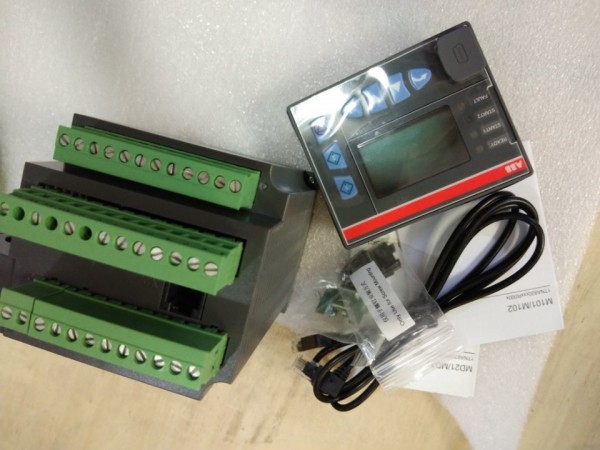

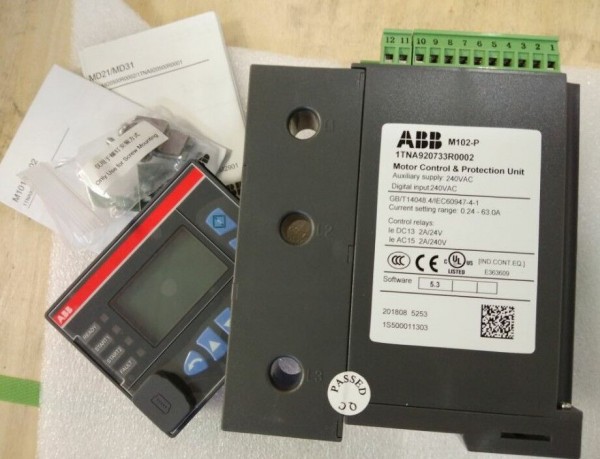

  M101 / M102 均配置了操作面板，用于现场马达运行状况的显示以及电机起停控制，同时为 M101 / M102 的现场参数设置及编程提供入口。操作面板集成了仪表、指示灯及按钮的功能 及故障监测功能，通过通信线与 M101 / M102 连接。通过操作面板提供的调试接口，用笔记 本电脑就可很方便地对 M101 / M102 进行现场设置及在线编程。
  M101 / M102 电流输入
  M101 / M102 采用专用电流互感器直接输入，输入信号不需要变送器变换
  M101-M / M102-M 电机 Ie ＞ 63 A 通过外接电流互感器的二次输出 5 A 或 1 A 输入 M101-P / M102-P 电机 Ie ≤ 63 A 一次直接输入
  – M101-M、M102-M、M101-P、M102-P 自带一次侧 0.5 - 63 A 电流互感器，当电机电流小 于 0.5 A 时，采用 M101-M / M102-M / M101-P / M102-P 0.5-1.0 A，在电流互感器一次 侧增加穿芯匝数。
  – 输入 M101、M102 的电流互感器必须是具有 8 倍及以上过载能力的保护型电流互感器。
  ABB LNG 系列零序（剩余）电流互感器
  LNG 系列零序（剩余）电流互感器用于漏电电流测量，其二次侧输出接入 M101 / M102，作 为漏电保护输入。
  – LNG 可承受 10 倍过载能力，按中心穿孔尺寸分为 Ø35、Ø70、Ø105 三个规格。
  – 根据被保护系统接地故障电流的限值范围，选配 1 A 或 5 A 电流。
  – 零序电流互感器的输出端与 M101 / M102 之间采用屏蔽双绞线。

1.电动回路额定电流在63A以内，根据额定电流的不同，选择额定电流为《0.5-1.0A/1.0-2./2.5-5.0A/5.0-12./12.5-30.0A/30.0-63.0A》中相应一档。电动机回路额定电流大于63A，若所配的电流互感器二次输出为，则选择用2.5-5.0A这一档；若所备的互感器的二次输出为1A，则选用0.5-1.0A。

2.参数额定电缆
M101和M102是通过操作面板MD2或MD3的USB接口进行参数额定，产品结构:电动机控制装置包括M101/M102两种规格。M101提供的功能包括电动机基本控制、保护和监测，而M102在M101的基础上进一步扩展附加功能及应用。

m10x-马达保护器
型号 描述
老款式：m102-m 1.0-2.5 with md2 m102-m 带操作面板md2
老款式：m102-m 2.5-5.0 with md2 m102-m 带操作面板md2
老款式：m102-m 5.0-12.5 with md2 m102-m 带操作面板md2
老款式：m102-m 12.5-30.0 with md2 m102-m 带操作面板md2
老款式：m102-m 30.0-63.0 with md2 m102-m 带操作面板md2
老款式：m102-p 0.5-1.0 with md2 m102-p 带操作面板md2
老款式：m102-p 1.0-2.5 with md2 m102-p 带操作面板md2
老款式：m102-p 2.5-5.0 with md2 m102-p 带操作面板md2
老款式：m102-p 5.0-12.5 with md2 m102-p 带操作面板md2
老款式：m102-p 12.5-30.0 with md2 m102-p 带操作面板md2
老款式：m102-p 30.0-63.0 with md2 m102-p 带操作面板md2
老款式：m102-m 0.5-1.0 with md3 m102-m 带操作面板md3
老款式：m102-m 1.0-2.5 with md3 m102-m 带操作面板md3
老款式：m102-m 2.5-5.0 with md3 m102-m 带操作面板md3
老款式：m102-m 5.0-12.5 with md3 m102-m 带操作面板md3
老款式：m102-m 12.5-30.0 with md3 m102-m 带操作面板md3
老款式：m102-m 30.0-63.0 with md3 m102-m 带操作面板md3
老款式：m102-p 0.5-1.0 with md3 m102-p 带操作面板md3
老款式：m102-p 1.0-2.5 with md3 m102-p 带操作面板md3
老款式：m102-p 2.5-5.0 with md3 m102-p 带操作面板md3
老款式：m102-p 5.0-12.5 with md3 m102-p 带操作面板md3
老款式：m102-p 12.5-30.0 with md3 m102-p 带操作面板md3
老款式：m102-p 30.0-63.0 with md3 m102-p 带操作面板md3
