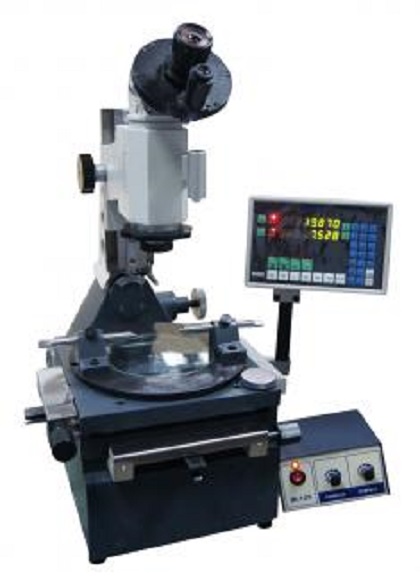

新天光电JX20数字式小型工具显微镜



新天光电JX20数字式小型工具显微镜

特点：

1、测角目镜上有用于瞄准的主目镜和用于角度读数的小目镜。

2、主显微镜可以左右偏摆，适用于螺旋状零件的测量

3、采用光电数显技术，以光栅尺作为XY轴测量原件，读数直观，检测方便

4、工作台可以快速移动，也可以精细的微动



技术参数：

测量范围：100mm×50 mm

分辩率：0.001mm

准确度：（2+L/50）μm（其中L为长度，单位为mm）

圆工作台直径：115mm

工作台承重:   2kg

显微镜立柱

显微镜Z向移动范围：90mm

显微镜立柱倾斜范围：±10°

测角目镜

角度分划范围：0～360°

测角目镜测量角度：1′

轮廓目镜

角度分划范围：±7°

角度分划值：10′

顶针架

夹持大直径φ50mm，夹持大长度 ：110mm

光学定位器

孔径大于5毫米时测孔的大深度：15mm

测量力：0.1N

测量的稳定性： 0.001mm

新天光电JX20数字式小型工具显微镜

物镜配置

总放大率	物镜放大率	工作距离	物方视场
1×	10×	79.2mm	Φ20mm
3×	30×	69.3mm	Φ6.6mm
5×	50×	50mm	Φ4mm



使用双象目镜时物镜工作距离与视场直径

总放大率	物镜放大率	工作距离	物方视场
1×	14.7×	35.7mm	Φ13mm
3×	42×	64mm	Φ4.6mm
5×	65.1×	48mm	Φ2.9mm

双像目镜合像的误差＜0.001mm



环境要求：

室温20±3℃，相对湿度40％－70％RH。

仪器外型尺寸(mm)：长600 × 宽350 × 高530

仪器质量：46kg
