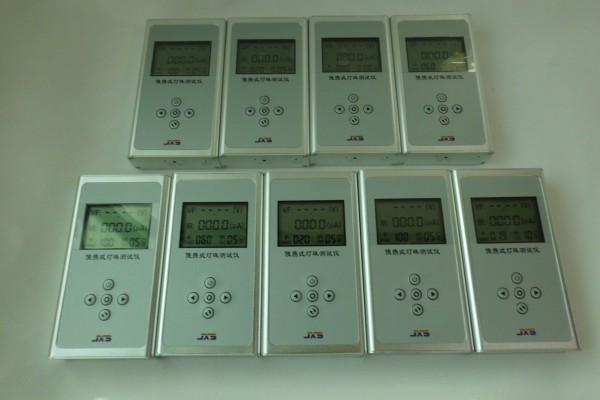

JXS-205 便携式灯珠测试仪，手持式LED测试盒

便携式灯珠测试仪，手持式LED测试盒，适用于LED灯珠检测正向电压以及反向电流，VF 正向电压 1-20V，VR反向测试电压1-20V ，正向测试电流IF 1-200mA 反向测试电流0.1uA-200uA

深圳市晶鑫硕科技有限公司，位于广东省深圳市.是一家专业从事LED老化测试设备、LED检测设备的研发、生产、销售的企业.致力协助行业提高LED的质量.主要产品有：便携式LED测试仪、LED老化测试设备、LED测试盒等. 公司开发的LED老化板系列产品，其适用范围涵盖了：贴片LED全系列,LED LAMP，食人鱼LED，双色LED，全彩LED，大功率LED，红外发射管等一系列LED产品；根据客户不同的测试条件，产品还可分为：恒流型、可调电流型,多功能型,大功率型,便携型等。产品质量稳定、适用性强、性价比高，是广大LED生产商、销售商，贸易商， LED应用企业的必备产品



便携式灯珠测试仪

操作说明书

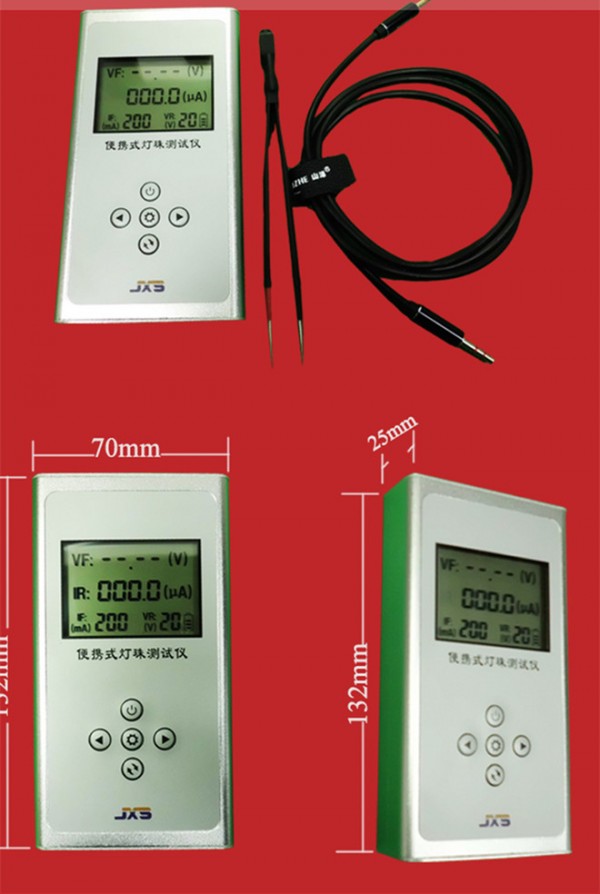

面板说明



参数规格



测试电流IF设置：

            按面板图标“”当液晶屏处于“IF”且在闪烁状态，按“(减小）或（增大）”按键，增加或减小该处的数值，直到显示所需的测试电流值，



反向测试电压VR设置

           按面板图标“”设置好所需的测试电流值后，再次按“”此时液晶屏“VR”处于闪烁状态，按“(减小）或（增大）”，增加或减小该处的数值，直到显示所需的反向测试电压值，小功率型号LED灯珠通常以5V反向电压为标准，正向电压为：6VLED灯珠则用9V反向电压（VR），正向电压为：9VLED灯珠则用12V（VR）反向电压，此项测试也可根据自身要求自定义，此标准每个封装厂商都不一致，



正向电压（VF）反向漏电流（IR）测试设置：

          先用数据线连接仪器以及测试镊子，务必确认完好接触， 按面板图标“”设置好所需的测试电流值以及设置好所需的反向测试电压值后，此时液晶屏“VF”处于闪烁状态，闪烁状态下可直接用测试镊子夹紧LED灯珠正负，LED处于点亮状态，液晶屏“VF”

会显示LED相应正向电压值，此时如需测试LED是否有漏电，按下面板“”切换按键，

（无需将LED灯珠反接）此时会有微小提示音，液晶屏“IR”处于闪烁状态，切记：切换到“IR”无需将LED反接（内部会自动切换向），测试“IR”LED灯珠应处于灭的状态，



重要说明



























电池电量标识为4格显示,每格代表25%电量.建议不要将电量完全耗尽才充电，会影响电池使用寿命，充电时充电指示灯亮,充满时,充电指示灯熄灭.充电接口应连接DC5V适配器



当开机状态时遇到仪器无反应,按键不起效果.请用镊子戳复位开关,然后重新按电源按键开机即可.
