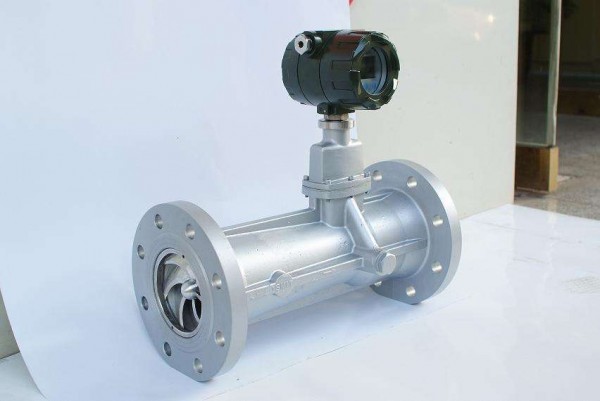

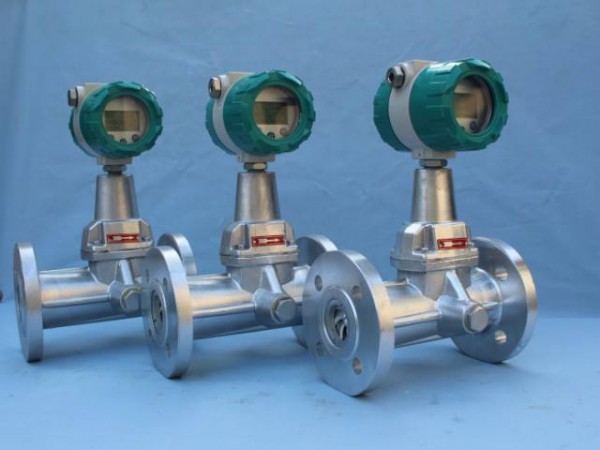

富罗瑞达旋进旋涡流量计

富罗瑞达旋进旋涡流量计:旋进漩涡流量计是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

富罗瑞达品牌实力 公司致力于流量仪器行业多年，凭借产品、技术和良好的售后服务，依托精良设备、完善的管理和多年秉承以客户利益为中心的原则，赢得了广泛的市场支持和大量的客户认可。公司多年致力于服务化工、石化、 水电、纺织、印染、造纸、食品、玻璃、工业机械设备、供暖、环保和能源等众多行业领域，产品销售遍布全国以及东南亚、中东等海外市场。 公司主营“富罗瑞达”品牌涡街流量计、电磁流量计等流量计仪表产品，并且拥有一系列自主研发知识产权认证。公司主营产品系列包括：电磁流量计、涡街流量计、涡轮流量计、超声波流量计、超声波水表、孔板流量计、IC卡预付系统、能源管理系统、流量积算仪、压力变送器和温度传感器等系列产品。

富罗瑞达旋进旋涡流量计:旋进漩涡流量计是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。为了使旋进旋涡流量计能工作在正常状态，安装使用人员必须了解所装仪表的具体结构、特点以及流量信号的转换，了解信号传输过程中各环节的作用，按产品说明书进行安装使用。一般来说旋进旋涡流量计安装使用应注意以下几点。



   富罗瑞达旋进旋涡流量计 1）选择合理的安装场所。安装场所应避开强电力设备，高频设备、强电源开关设备;避开高温热源和辐射热源影响;避开 高温和强腐蚀气氛影响:避开强烈振动并且安装、布线、维修方 便。在传感器上游和下游，必须消除由于过长的管道所产生的振动。

    2）仪表一般要求水平安装，被测流体的流向应与壳体上指 示流向的箭头一致。亦可垂直或倾斜安装。当测液体时，应确 保传感器总是完全充满液体。为了检修时不致影响流体的正常传 输，建议在仪表的安装段另增设旁路。

    3）旋进旋涡流量计对前后直管段的要求较低，原理上允许 流量计前后不需要直管段，但一般要求仪表前有3D长度的直管 段，仪表后有1D长度的直管段。特殊情况要求5D和3D长度。 当单弯管或双弯管的弯管半径大于1.8D时，流量计前后可以不要直管段。

    4）测量气体或蒸汽时可采用沮度压力补偿。

    5）当被测流体中含有杂质时，应在仪表前装上过澹器或过 滤网，但仍应保证仪表前的直管段要求。

    6}测量少量异相的气液两相流时传感器安装方法。测量液 体时，管道中可能有少量的气相，其含量不超过规定的气一液两 相流体，为防止气体在传感器内滞留，必须安装气体分离器。测 量气体时，当管道被所测气体可能产生的冷凝液，及气体中存在 未被除掉的不稳定液相，为防止液体在传感器内滞留、垂直安装。测高、低温流体时传感器自身应有有效的保握措施。

    7）仪表测得的被测气体的体积流量为工作状态下被测气体 的实际流量。若将该实际流量换算成标准状态下的标准流量，可 按下式计算式中，4?p是标准状态下的体积流量;4,是工作状态下的体积流 量;ho是标准状态下被测气体的压力;To是标准状态下被 测气体的热力学温度;户是工作状态下被测气体的压力;T 是工作状态下被测气体的热力学温度;Z是工作状态下被测气体 的压缩系数。

    8）当管道较长，可能发生振动时，应在流量计上游和下游 安装固定支架，防止管道振动。根据经验，流量测量值易受气流 脉动和压力变化影响。

    9）体积流量仪表系数K vn和质流量仪表系数K,,,o是仪表 出厂前在常温状态标定确定的。仪表工作状态与试验室标定状态 相差较大时，仪表系数K，和K‘应作修正，对仪表系数修正方法与涡街流量计相同。



富罗瑞达旋进旋涡流量计_注意事项：1）丈量介质精良保证为单一牛顿体，如果原油及微量颗粒杂质较多，应在流量计之前分离、过滤器，否则会造成丈量值大于实际值。

2）要防止因压力传感器的量程选择，和温度、压力传感器误差变化发生的计量误差，由于目前使用的智能旋进旋涡流量计的压力传感器量程为2.0Mpa气体实际量程压力≤±0.3Mpa时，会使规范状态下的天然气计量误差增大。同时，由于油田使用的旋进漩涡流量计，大部分用于非贸易计量交接，流量计未能按期检定，导致压力、温度传感器发生零点飘移，造成天然气寄来能够误差增大，因此必需对流量计按期进行检定于校对。
