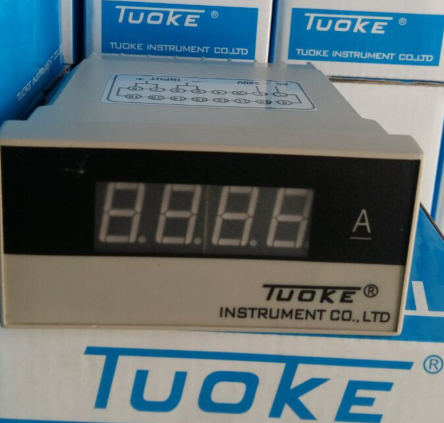

交流电流表DH3-AA上海托克
红色高亮数码管
五种外形尺寸选择
显示范围±1999
电源电压 AC 110/220V
型号 量程 分辩力 互感器变比 测量不准确度 输入限
DH3-AA0.2 0-199.9mA 100uA 直接输入 ±0.5%F.S±2Digit 500mA
DH3-AA2 0-1.999A 1mA 直接输入 ±0.5%F.S±2Digit
DH3-AA5 0-5.00A 10mA 直接输入 ±0.5%F.S±2Digit 7A
DH3-AA20 0-19.99A 10mA 20A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA30 0-30.0A 100mA 30A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA50 0-50.0A 100mA 50A: ±1%F.S±2Digit 1.2 F.S
DH3-AA100 0-100.0A 100mA 100A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA150 0-150.0A 100mA 150A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA200 0-199.9A 100mA 200A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA300 0-300A 1A 300A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA500 0-500A 1A 500A: ±1%F.S±2Digit 1.2 F.S
DH3-AA1000 0-1000A 1A 1000A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA1500 0-1500A 1A 1500A: ±0.5%F.S±2Digit 1.2 F.S
DH3-AA200 0 0-1999A 1A 2000A: ±0.5%F.S±2Digit 1.2 F.S
交流电流表DH3-AA上海托克
说明：1.如果用户需选用真有效值的仪表，请在仪表型号后加“S”。比如
DH3-AV20S为测量真有效值的仪表。其他各型号相同。
3.在测量交流电流时，如需要配置电流互感器其二次端额定电流，
在测量交流电压时, 其互感器二次端额定电压100V。大于电流输入
时必须另外配置电流互感器，以及高于600V电压输入时必须配置电压
互感器。
4.在测量直流电流时，如需配置电流分流器其二次变比标准电压75mV,
大于电流输入时必须另配分流器。
技术参数 输入方式 单端输入
A/D转换 双重积分
测量速度 约2.5次/秒
频率范围 45∽400Hz (仅对交流 )
溢出显示 “-1”or“1”
显示 红色数码管
性显示 只显示“-”
电源 AC110V/220V 50Hz/60Hz
功耗 ≤4.5VA
耐压 AC 1500V 1min
缘电阻 DC 500V≥100MΩ
重量 Abt.500g
交流电流表DH3-AA上海托克
使用前，仪表需通电予热15分钟，
2.适宜使用环境温度0～+40℃，相对湿度85%以下。
3.本仪表校准时间间隔为一年。
4.若输入信号伴随高频干扰，应在线里用高频过滤器。
5.输入导线不宜过长，如被测信号输出端与仪表距离不能缩短，请用
双绞屏蔽线，屏蔽层与信号低端相连。
