产品说明
NHR-218-01温度变送器 NHR-218-01温度变送器 NHR-218-01温度变送器
NHR-218LCD隔离智能温度变送器
|
 带高亮多参数液晶显示，表头可旋转。
支持RS485通讯(MODBUS RTU协议)或HART通讯，HART通讯时“配备我司的HART调制解调器(HART猫)，通过PC上位机软件或配备PDA手操器对12种输入类型、测量量程等参数进行组态。
热电阻输入种类多。
热电偶输入种类覆盖广泛。
精度高，内置冷端补偿
电气隔离2000VAC
面板带按键操作，智能可编程
输入：热电阻(RTD)、热电偶(TC)、电阻(Ω) 、电压(mV)
输出：4～20mA
|
|
 概述
|
|
LCD隔离智能温度变送器，用于热电阻(RTD)、热电偶(TC)、电阻(Ω) 、电压(mV)信号输入，二线制4～20mA模拟输出，通过RS485(MODBUS RTU协议)或HART协议组态。
|
|
仪表选型
|
|
|

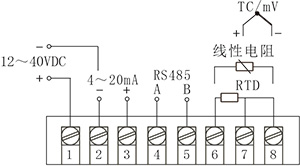

接线图
|
|
218-00/01接线图
218-02接线图
|
|

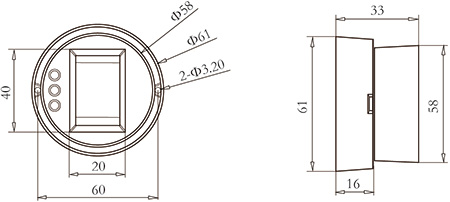

结构外型图
|
|
单位：mm
|
|

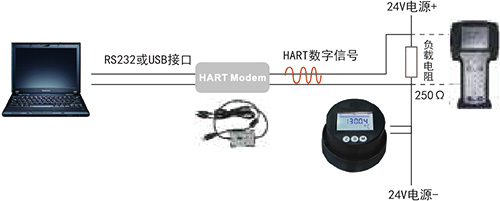

组态示意图
|
|
|
|
技术参数
|
|
输入
|
|
输入信号
|
热电阻(RTD)、热电偶(TC)、电阻(Ω) 、电压(mV)
|
|
冷端补偿温度范围
|
-20～60℃
|
|
补偿精度
|
±1℃
|
|
输出
|
|
输出信号
|
4-20mA，或4-20mA叠加HART协议
|
|
负载电阻
|
RL≤(Ue-12)/0.022
|
|
上、下限溢出报警输出电流
|
IH=20.5mA、IL=3.8mA
|
|
输入断线报警输出电流
|
可设置
|
|
电源
|
|
供电电压
|
DC12-40V
|
|
其它参数
|
|
传输精度（20℃）
|
0.1%FS
|
|
温度漂移
|
0.0075%FS/℃
|
|
响应时间
|
700ms达到终值的90%
|
|
使用环境温度
|
-40～80℃
|
|
缘强度(输入、输出之间)
|
1500Vrms（1min，无火花）
|
|
缘电阻(输入、输出之间)
|
≥100MΩ（500VDC时）
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求（IEC 61326-1）
|
|
|
输入类型
|
|
型 号
|
类型
|
测量范围
|
小测量范围
|
|
热电阻
(RTD)
|
Pt100
|
-200～850℃
|
10℃
|
|
Cu50，Cu100
|
-50～150℃
|
10℃
|
|
电阻信号
(Ω)
|
电阻传感器
|
0～400Ω
|
10Ω
|
|
热电偶
(TC)
|
B
|
400～1820℃
|
500℃
|
|
E
|
-270～1000℃
|
50℃
|
|
J
|
-210～1200℃
|
50℃
|
|
K
|
-270～1372℃
|
50℃
|
|
N
|
-270～1300℃
|
50℃
|
|
R
|
-50～1768℃
|
500℃
|
|
S
|
-50～1768℃
|
500℃
|
|
T
|
-270～400℃
|
50℃
|
|
电压信号
(mV)
|
电压
(mV)
|
-10～75mV
|
5mV
|
|
