SKD600/FYT 伯纳德多回转电动执行器 SKD600/FYT

SKD系列多回转电动执行机构是专为水泥行业而设计，该产品是采用法国伯纳德的自动调节技术，以LK系列电动执行机构为母体的终端执行单元，它接收来自调节器或计算机送来的4-20mA模拟信号，输出扭矩活力、自动的操纵执行机构，完成自动调节任务。

 天津市伯克德自控设备有限公司是依据现代化企业制度建立起来的集生产、开发、销售、售后服务为一体的股份制公司。本公司创建于1996年，共有员工200多人，其中高级工程师26名，工程师18名，技师14名。工程技术人员占员工总数的26%。公司主导产品为： DKJ 系列，引进法国伯纳德SD 系列、ST系列等电动执行机构；产品规格品种齐全，畅销国内二十多个省、市、自治区，同时远销国外十几个国家和地区；广泛应用于电力、冶金、石油、化工、水泥、轻工、制药、矿山、交通、建材、水处理等领域，为国家各类重点建设项目生产了多批一流高品质的产品并提供完善优良的技术服务，广泛赢得了用户的认可，在业界享有较高的知名度。

1、电源电压：380V50HZ

   控制电压：220V50HZ

2、输入控制信号：4-20MACD Ri=250Ω

3、输出阀位信号：4-20MADC RLmax=700Ω

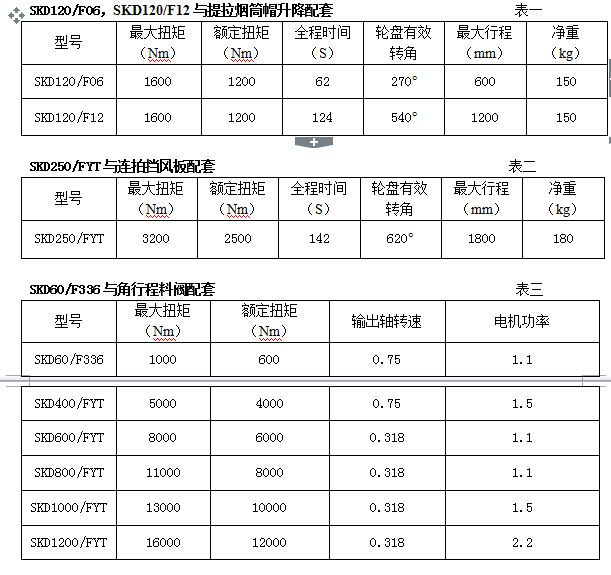

4、输出扭矩见表一、表二和表三

5、执行机构与控制箱分体安装以适应过高环境温度影响

6、控制方式要求：自动调节至终端34°停止并报警，如需调至终端可强行启动并至终端点限位。以保证设备安全。

7、环境温度：-10℃-55℃

   湿度：≤85%周围空气中不含有腐蚀性介质

8、防护等级：符合IEC145.IP65

执行机构与位置器分开安装，执行机构安装在现场，位置定位器安装其附近适宜位置便于操作。

1、执行机构主要由电动机、减速器位置传感器、行程限制机构等组成。

1.1电动机

电动机为三相交流伺服电动机，具有高启动力矩倍数，低启动电流和较小转动惯量，

因而有较好的伺服特性，在电动机定子内部装有热敏开关，做电机过热保护，该开关与控制电路相连，当电机过热时将电机电源切断，从而保护电机和执行机构，当电机冷却后，开关接通，电路恢复工作。

1.2减速机

减速机一般由2-3级减速组成，级采用体积小传动比大和的行星齿轮减速，第二级采用率的斜齿传动，第三级采用减速比大，并就有自锁性能的涡轮、蜗杆传动机构，在减速器输出轴上固定联轴器，其安装示意图如图一所示。

1.3力矩、行程限制器

力矩行程限制是一个标准单元，有力矩限制机构，行程限制机构、位置传感器，和接线端子等部件等组成。

行程限制机构借助两个（或四个）凸轮板，分别作用于正反的微动开关来控制执行机构的行程，行程调整为方便，只需用改锥先向下按动后再转动，使凸轮板转到所需限位位置即可。见图二。

2.位置定位器

   位置定位器实质上是一个接收调节单元或计算机送来的模拟信号与位置反馈信号比较后进行放大输出的一种多功能大功率放大器，以控制执行机构按要求准确定位。

   该定位器在电路设计上，有信号断失判别控制电路，过力矩保护自锁电路，增加了远程脉冲开关量输入控制及现场手动强电操作功能。需要说明的是，输入信号与反馈信号有公共参考接地点。
