LB-MS 超声波明渠流量计

LB-MS超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

青岛路博厂家直销
①气体采样/检测/分析仪类
②水质采样/在线检测/分析仪类
③大气粉尘/烟尘烟气 采样/检测/分析仪类
④环境:辐射检测仪/噪声检测仪/环境气象仪/核酸采样站核酸采样箱/酒精检测仪/红外及热成像测温仪
⑤工业用品:震动仪/露点仪/照度仪/测距仪/亮度仪/测厚仪/硬度计/探伤仪/压力计/粗糙度仪/电火花测试仪/转速表/流量计/电阻测试仪等等
⑥实验室:电子天平/光度计/培养箱/声级器/微生物采样器/气相色谱仪度仪/ph测定仪/低本地αβ测量系统/紫外线分析仪/生物安全柜子/温湿度计等等
⑦口罩拉力，过滤效率，尘埃粒子计数器，气溶胶发生器，衣原体微生物穿透测试，呼吸阻力测试仪等等

期待您的合作! ! !

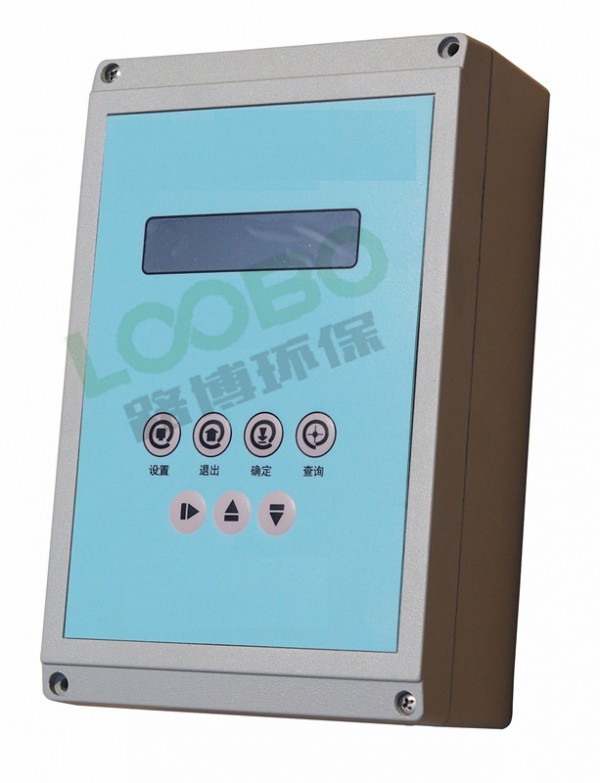

LB-MS超声波明渠流量计

LB-MS超声波明渠流量计工作原理

    明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

     常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽。

     量水堰槽的水位-流量关系可以从计量检定规程《明渠堰槽流量计》JJG711-90中查到。

     巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。

     直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关。

      矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

      超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。

      仪表的工作原理：仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表，把液位转成流量（单位：升/秒）。

       仪表显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。

      仪表输出有，4～20mA电流模拟量；继电器的开关量（需订货选择）；RS485的数字信号；

 LB-MS超声波明渠流量计

LB-MS超声波明渠流量计技术指标

1. 流量量程：0.1升/秒～10米^３/秒(由配用量水堰槽的规格决定)?

2. 流量不确定度：5%

3. 超声波大测距：2米

4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)

5. 测距误差：＜0.4%  或±3毫米（在1米量程内）

6. 水位分辨力：1毫米

7. 仪器防护：探头为可防水式不可以浸水；仪器为防尘式

8. 交流或直流供电： 交流：220V 50HZ  2W；其他方式选购
