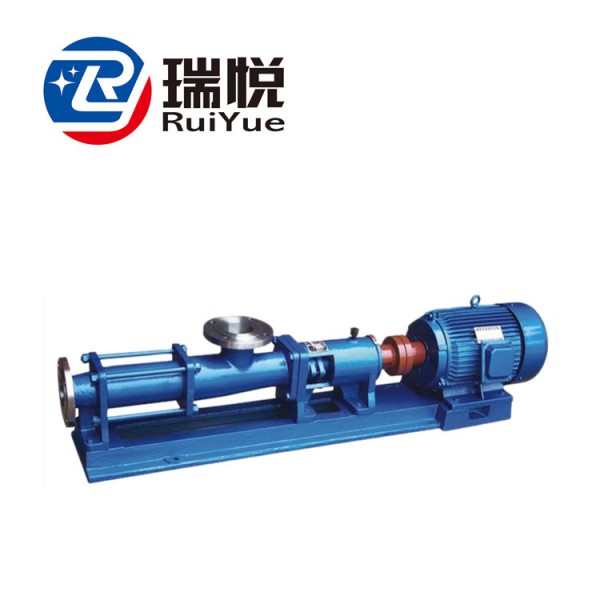

G型单螺杆泵

G型单螺杆泵属于转子式容积泵，德国又称偏心转子泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。

河北德众泵业有限公司座落于久闻盛名的河北铸造之乡泊头，公司占地面积23590平方米，是国内集研制、开发、生产、销售、服务于一体的容积泵专业生产厂家，主导产品：齿轮泵、螺杆泵、高粘度泵、无泄漏磁力齿轮泵、夹套计量泵、高真空齿轮泵、转子泵、自吸式离心油泵、风冷式热油泵等工业泵产品。通过不懈地努力，依靠先进的技术，可靠的产品性能，精良的品质和优质的服务赢得了广大客户的认可和市场信誉，同时为中国石油能源一号网络成员单位。 公司产品全部采用国际先进水平实体设计软件等先进设计手段，产品广泛使用数控加工中心、数控机床、专用精机、高精设备，，生产及检验手段完备，并通过了ISO9001:2008质量管理体系认证,交付产品严格按照ISO9001:2008质量体系执行，这于同行业中处领先地位，更加充分保证了产品的质量。 公司产品达20大系列，500多个规格型号产品适用范围广适用性强，产品行销全国各地产品广范应用于石油、石化、造船、电厂、冶金、粮油、日化、油库、纺织、食品医药等多种领域。 公司同时拥有完善的一体化服务体系：包括前期的专业技术人员快速解答各项技术咨询，应对您的需求，为您提供流体输送解决方案，特别是根据客户不同工况，我公司能够为客户量身定制产品方案，并不断改进完善的内啮合齿轮泵，能够在长期应用实践中能够满足现场工艺要求，以故障率低、维修量小赢得客户的一致好评和市场信誉。 公司一直坚持以质量求生存、品质求发展、锐意创新、增强企业的竟争力，决心以科技为先导，以诚信为宗旨，提供精品，欢迎国内外各界人士光临指导，洽谈业务，我们将不断的努力，为您提供优质的产品和服务，做泵行业的优秀供应商。

G型单螺杆泵概述

G型单螺杆泵属于转子式容积泵，德国又称偏心转子泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 - 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 - 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。G型单螺杆泵分类:整体不锈钢单螺杆泵，轴不锈钢G型单螺杆泵。

G型单螺杆泵工作原理

螺杆具有单头螺纹，其任意截面皆为半径为R的圆，截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e，绕轴旋转且沿轴向移动而形成的

头数比Lobes:螺杆的定子的头数T1比转子的头数T2多一个，即T1=T2+1。他们的比值成为头数比。螺杆泵可以分为单头(1:2)和多头(2:3，3:4)等。

头数比越多，螺杆泵的输出扭矩越大，转速越低。反之，输出的扭矩越小，转速越高。

衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R(等于螺杆截面半径)的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。

螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室)。当螺杆旋转时，靠近吸入室的个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。

G型单螺杆泵级数选择

磨损性	一级	二级
无	0.6MPa	1.2MPa
一般	0.4MPa	0.8MPa
严重	0.2MPa	0.4MPa

含有颗粒或纤维的介质:颗粒直径可以30mm(不超过转子偏心距)。纤维长可以350mm(相当0.4位转子的螺距)。其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，高含量可达60%或更高也能输送。要求输送压力稳定，介质固有结构不受破坏时，选用单螺杆泵输送为理想。
