大庆环形孔板流量计厂家

一、优点
1、标准节流件是全用的，并得到了标准组织的认可，无需实流校准，即可投用，在流量传感器中也是的；
2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；
3、应用范围广，包括全部单相流体（液、气、蒸汽）、部分混相流，一般生产过程的管径、工作状态（温度、压力）皆可以测量；
4、检测件和差压显示仪表可分开不同厂家生产，便与专业化规模生产。

二、缺点
1、测量的重复性、在流量传感器中属于中等水平，由于众多因素的影响错综复杂，难于提高；
2、范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1；
3、有较长的直管段长度要求，一般难于满足。尤其对较大管径，问题更加突出；
4、压力损失大；
5、孔板以内孔锐角线来保证度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用度难以保证，需每年拆下强检一次；
6、采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

（1）被测介质 名称

（2）zui大、常用、zui小流量。

（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径

环形孔板流量计工作原理

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件前后便产生了压差。介质

流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以流动连续性方程（质量守衡定律）和伯努利方程（能量守恒定律）为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质（密度、粘度）不同时，在同样大小的

流量下产生的压差也是不同的。

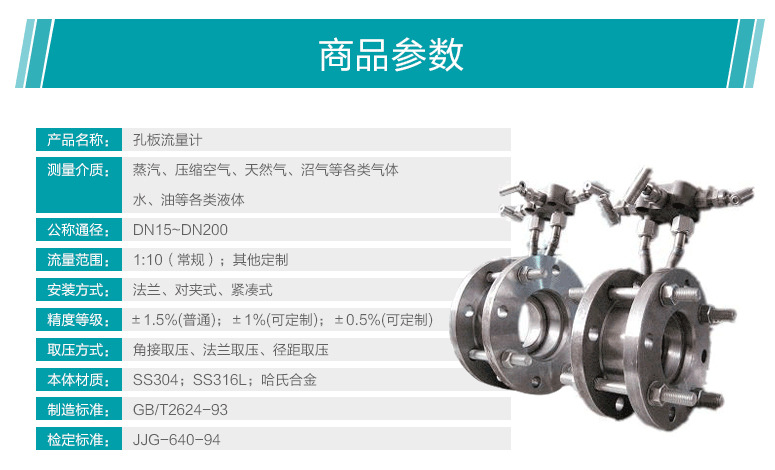

▲公称通径： DN20 – DN1000
▲依据标准GB/T2624-93进行设计制造
▲依据检定规程进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~ 450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5

孔板流量计结构

环形孔板流量计结构特点

1、环室取压标准孔板：

属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需zui小直线管段长度，可在各部门普遍应用。

2、角接单独钻孔取压标准孔板：

属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。

3、法兰取压标准孔板：

属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时(25.5mm)处，炼油系统普遍采用此种形式。

4、径距取压标准孔板：

属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。

5、小口径孔板：

属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。

6、双重孔板：

是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。

7、圆缺孔板：

属非标准孔板，适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量，其测量精度较低。

8、锥形入口孔板：

属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。
