NHR-1303 PID温度调节器

大连虹润电子有限公司

会员指数：

企业认证：

价格：电议

所在地：辽宁大连市

型号：NHR-1303

更新时间：2024-07-29

浏览次数：1253

公司地址：大连市沙河口区前程街9号-1-501室

13795151355 韩先生(先生) 经理

点击查看联系电话在线询价

产品简介

NHR-1303系列经济型三位显示模糊PID温控器采用模糊PID算式，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，高。仪表采用模块化结构、操作方便，PID温度调节器适用于轻工机械、烘箱、实验设备、加热/冷却等设备。

公司简介

大连虹润电子有限公司2002年创建于美丽的海滨城市 --大连，公司创建以来始终本着合作共赢的现代企业经营模式，为客户提供质量可靠、稳定性高的工业自动化控制仪表。仪表产品广泛应用于航天、军工、石油、化工、水利、电力、冶金、船舶、食品、医药、轻工、暖通、环保等领域，赢得了用户的广泛认可和信赖。并为客户提供检修、系统改造和新建工程的仪表配套及自控解决方案。

同时，为了好地满足对产品有不同需求的客户，我们也广泛的与国内外知名厂商强强联手协作，代理经销工业自动化控制仪器仪表、机电产品等。我们努力的精神和真诚的态度以及在工作上的业绩也得到了同行业的关注和信任，大连虹润电子有限公司以其体贴完善的服务赢得的信誉使我们成为国内著名的仪表代理供应商，我们是您值得信懒的合作伙伴。

“诚信守诺，思利及人”是大连虹润电子有限公司一直遵循的原则，客户的要求和愿望是我们努力的目标，“为您服务”是我们永恒不变的承诺。我们真诚的希望您能继续给予我们多的关注和支持，期待与您的合作！

展开

产品说明

NHR-1303系列经济型三位显示模糊PID温控器

■概述
NHR-1303系列经济型三位显示模糊PID温控器采用模糊PID算式，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，高。仪表采用模块化结构、操作方便，模糊PID温控器适用于轻工机械、烘箱、实验设备、加热/冷却等设备。
★单通道输入，双排数码管显示。
★具有多种热电阻\热电偶输入信号类型可选，测量精度为0.3％FS。
★热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
★具备上下限报警/偏差报警功能，带LED报警指示。
★带PID参数自整定功能，控制输出手动/自动无扰切换功能。
★带开关量控制输出，控制准确且无超调。
★输入、输出、电源相互之间采用光电隔离技术。
★具备多种外形尺寸及样式供用户选择。
★参数设定密码锁定，参数设置断电保存。
技术参数

测量精度：	±0.3%FS
控制精度：	±0.5℃
报警输出：	带上限、下限报警功能，报警回差可设置。触点容量: AC125V/0.5A（小）；DC24V/0.5A（小）（阻性负载） AC220V/2A（大）；DC24V/2A（大）（阻性负载）（！注：当负载超过继电器触点容量时，请不要直接带负载）
控制输出：	模拟量输出：4～20mA(RL≤500Ω)、1～5V(RL≥250KΩ) JZC（K1）—继电器接点输出，触点容量： AC125V/0.5A（小）；DC24V/0.5A（小）（阻性负载） AC220V/2A（大）；DC24V/2A（大）（阻性负载） SCR（K3）——单相可控硅过零触发脉冲输出，容量：AC400V/5A SSR（K4）——固态继电器驱动电压输出，容量：DC12V/30mA
供电电源：	开关电源AC/DC100-240V 频率50/60Hz 功耗≤5W 开关电源DC12-36V 功耗≤3W
使用环境：	-10～50℃（无凝露，无结冰）

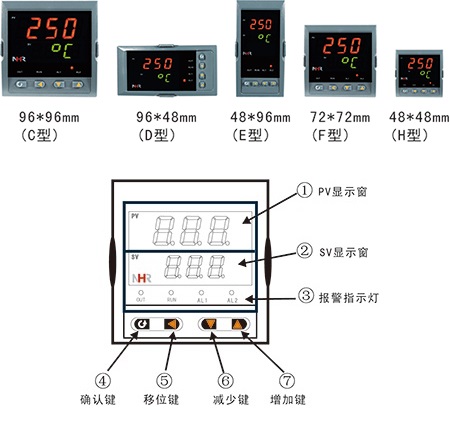

■仪表面板

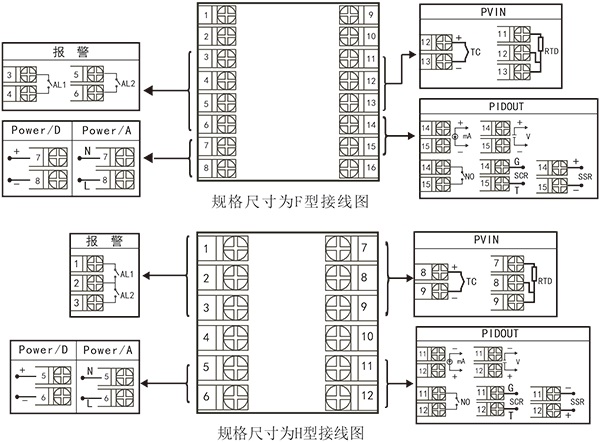

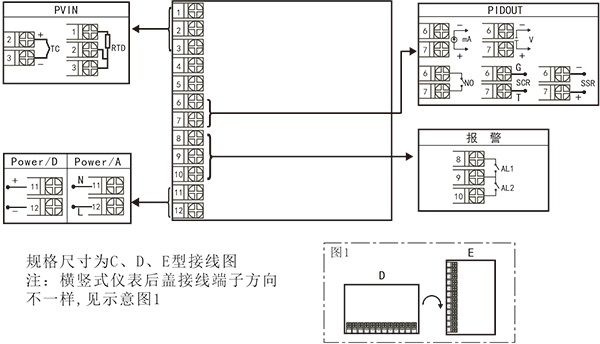

■仪表接线图

■仪表选型
NHR-1303□-□-□/□-□（）
① ② ③ ④ ⑤ ⑥

①规格尺寸		②输入分度号
代码	宽高深	代号	分度号（测量范围）
C D E F H	9696110mm（方式） 9648110mm（横式） 4896110mm（竖式） 7272110mm（方式） 4848110mm（方式）	00 01 02 03 04 05 06 07 11 14	热电偶B(400～999℃) 热电偶S(0～999℃) 热电偶K(0～999℃) 热电偶E分度(0～999℃) 热电偶T分度(0～400℃) 热电偶J分度(0～999℃) 热电偶R分度(0～999℃) 热电偶N分度(0～999℃) 热电阻Cu50(-50～150℃) 热电阻Pt100(-199～650℃)
③控制输出(PIDOUT)		④报警（继电器接点输出）
代码	输出类型	代码	报警限数
0 1 K1 K3 K4	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 继电器接点输出可控硅过零触发脉冲输出固态继电器驱动电压输出	X 1 2	无输出 1限报警 2限报警
⑤供电电源		⑥备注
代码	电压范围	无备注可省略
A D	AC/DC 100～240V（50/60Hz） DC 12～36V	无备注可省略

备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少，带不了全功能，有的功能在同组端子上，只能选择其中一种功能。
2、规格尺寸为H型的仪表，继电器触点容量为AC125V/0.、DC24V/0.。
3、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-1303C-02-K1/2-A
例2：NHR-1303F-14-0/2-D
