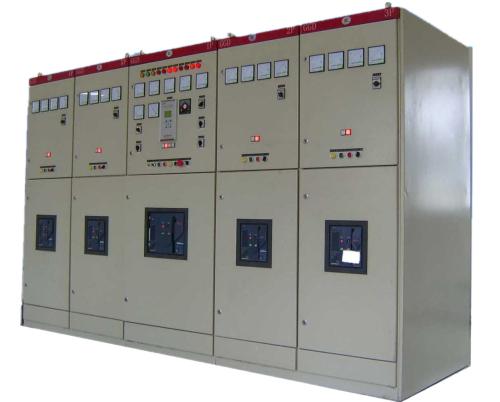

GGD GCK JXF 临汾安装成套配电箱配电柜电表箱厂家

1. 周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。 2. 户内安装使用，使用地点的海拔高度不得超过2000m。 3. 周围空气相对湿度在zui高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度。(例如+20℃时为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响。 4. 设备安装时与垂直面的倾斜度不超过5％。 5. 没备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。 6. 用户有特殊要求时可与制造厂协商解决。 2. 主电路方案 GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。 其中  GGD1型  49个方案  123个规格         GGD2型  53个方案  107个规格         GGD3型  27个方案   68个规格 主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A，适合2000KVA及以下的配电变压器选用。 此外，为适应无功补偿的需要设计了GGD1、GGD2电容补偿柜，其主电路方案4个，共12个规格。   3. 辅助电路方案 辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设断电保护时的需要。   4. 主母线 考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然，生产厂也可根据用户的要求将铝母线换成同等截流量的铜母线。 母线的搭接面均采用搪锡工艺处理。   5. 电器元件选择 a. GGD柜主要采用已能批量生产的较的电器元件，如ME、DZ20、DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汝的产品。 b. HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机械的操作方式，保留了老产品的优点，是一种实用的电器元件。 c. 如设计部门根据用户需要，选用性能更优良、技术更的电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。 d. 为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和缘支撑件。母线夹由高强度、高阻燃型PP0合金材料热塑成型，缘强度高，自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
