一．产品型号:WDW-Y10/20
二.产品名称: 微机控制岩石压入硬度试验机
天华牌微机控制岩石压入硬度试验机，本机主要用于测定岩石的硬度和塑性系数。自动绘制应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。具有试验曲线局部放大，多曲线叠加比较功能。

的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。可检测材料的承载力、强度、变形等技术指标。以上检测参数在试验结束后，由计算机自动计算出相应的试验结果。各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
本试验机适用于油气藏地质及开发工程、油气井工程、油气田开发工程、地质勘探工程、 科研院所实验室、重点实验室等行业与部门。
1、具有试验结束后返回初始位置的功能，智能、、快捷。
2、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
3、自建强大的试验数据库，试验数据可随时保存、查询、调用
4、可实现恒力、恒应力、 恒速率位移控制及用户自编程控制等多种控制方式。
    增加附具 可完成其他材料的压缩、弯曲、抗剪等试验检测
    试验机设计、制造、检验依据下列标准相关条款
1）、GB/T2611-2007《试验机通用技术要求》
2）、JJF1103-2003《试验机计算机数据采集系统评定》
3）、JJG139－1999《拉力、压力和试验机的检定规程》
三.试验机的主要技术指标
试验机型号 WDW-Y 10 20
1 试验力 10KN 20KN
2 试验机级别 0.5级       1级
3 负荷测量范围 0.4%-FS（0.5级）/1%～FS（1级）
4 示值相对误差 ±0.5%（0.5级）/±1.0%以内（1级）
5 试验力分辨力 1/±300000F.S
6 变形读数值   0.01mm
7 力控速率调节范围 0.005%-5%FS/S
8 力控速率控制精度 速率 <0.05%FS时，为±1%设定值以内；
速率 ≥0.05%FS时，为±0.5%设定值以内；
9 变形速率调节范围： 0.005～5%FS/s；
10 变形速率控制精度： 速率＜0.05%FS/s时，为设定值的±1%以内；
速率≥0.05%FS/s时，为设定值的±0.5%以内；
11 位移速率调节范围： 0.005～500mm/min；
12 位移速率控制精度： 为设定值的±0.2%以内；
13 恒力、恒变形、恒位移控制范围 0.5%-----FS
14 恒力、恒变形、恒位移控制精度 设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
 15 有效试验跨度 400mm
16 有效压缩试验空间 400mm
17 控制方式 微机自动控制
18 电源电压 ～220V±10%   50Hz；  （必须有可靠的接地措施）
19 机器功率 400w
20 主机外型尺寸(长宽高)mm 660*415*750 740*450*850
21 机器重量 ≈80kg ≈100kg
四.试验机的主要配置
主机 门式结构框架；
驱动系统 交流伺服调速电机及驱动器、同步带传动 1套
控制系统 微机自动控制 1套
负荷传感器   1只
安全装置 1套
压缩压盘 ￠100mm   1套
碎料盘 1套
毛刷 1把

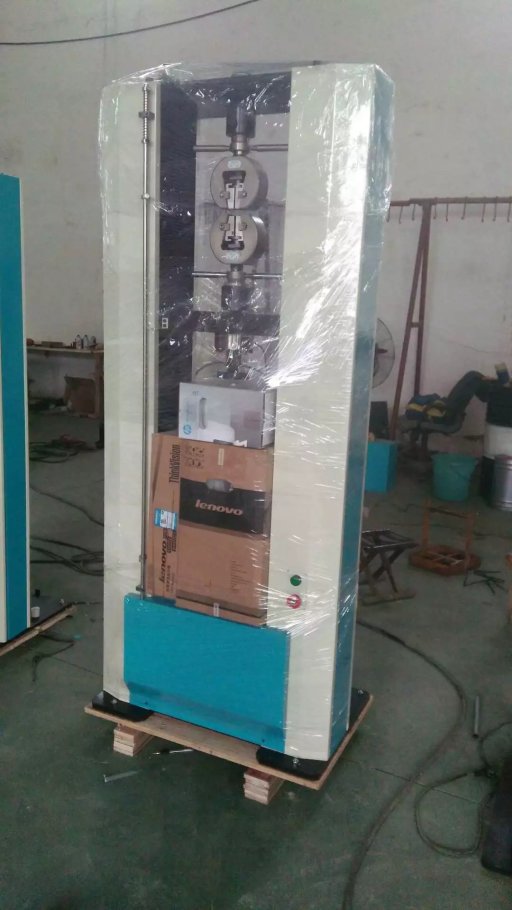

备注：我们是真实的试验机生产厂家，所有图片均为我厂产机器的车间实物或者客户处的实际使用图片，欢迎愿意找真实厂家合作的客户洽谈济南天华王美
