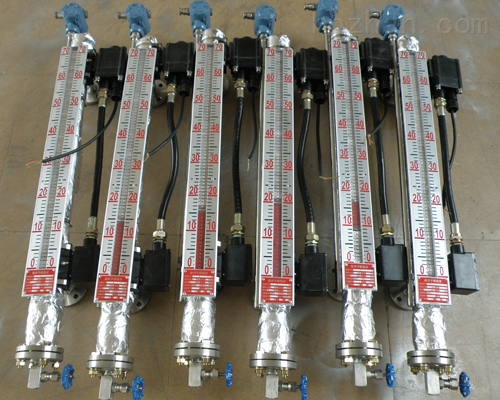

柴油液位计（侧装磁翻板型）产品简介：
柴油液位计（侧装磁翻板型）安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性，不需多组液位计组合。

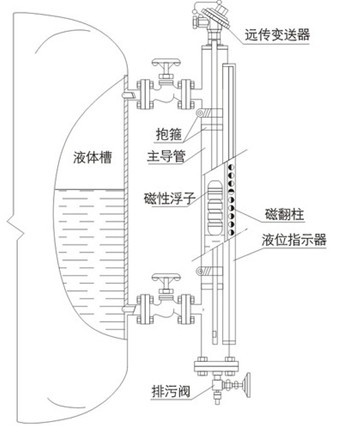

柴油液位计（侧装磁翻板型）结构原理：

1、基本型
侧装磁性翻板液位计是根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动，开关动作时，实现报警或限位控制。

柴油液位计（侧装磁翻板型）应用范围：
侧装磁性翻板液位计与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

柴油液位计（侧装磁翻板型）主要优点：
1、适合容器内液体介质的液位、界面的测量。除现场指示，还可配 远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大，不受贮槽高度的限制。
4、指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

柴油液位计（侧装磁翻板型）性能指标：
测量范围：150-6000mm（大于6000mm可协商订货）；
度：±10mm；
介质密度：0.4-20g/cm3； 介质密度差：≥0.15g/cm3；
工作压力：-0.1-42MPa；
工作温度：-160-450℃；
连接法兰：法兰通径为DN20-DN150，法兰标准采用化工部HG20592-97法兰标准，其它法兰标准请用户在订货时注明；
环境振动：频率≤25HZ，振幅≤0.5mm；
法兰材质：碳钢、304、316L；
跟随速度：≤0.08m/s；
介质粘度：≤0.04Pa；
主导管材质：1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE；
主导管直径：￠48、￠57、￠62mm；
磁翻柱材质：≤80℃：ABS塑料，≥80℃：陶瓷或金属；
显示器材质：≤80℃：ABS塑料，≥80℃：铝合金；
安装方式：垂直安装；
排污阀：球阀，针型阀。


柴油液位计（侧装磁翻板型）*新价格
柴油液位计（侧装磁翻板型）安装指南：
1、液位计安装必须垂直，以保证磁性浮子在主导管内上下运动自如。
2、液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。
3、液位计筒体周围不容许有磁体靠近，否则会直接影响液位计正常工作。
4、液位计出厂时一般不保温，但可根据用户需求代为保温，如用户自行采用拌热管路时，必须选用非导磁材料。
5、为防止运输中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装使用前应先抽去卡丝方能安装。
6、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，使零位以上显示白色
7、液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正。）
8、打开底法兰闷板，装入磁性浮子时，应注意重端带磁性一端向上，不能倒装。
9、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
10、根据介质情况，可定期清洗主导管，清除管内沉积物杂质。

柴油液位计（侧装磁翻板型）产品选型：

注：例如“XD-UHZ-2000517CE0ACD20”主要参数是：介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为2000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型磁性翻板液位计。

柴油液位计（侧装磁翻板型）订购须知：
1、请告知所测介质，介质密度等
3、仪表量程：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：zui高承受压力；
5、工作温度：测量液体的zui低、zui高温度；
6、材质要求：接液材质，如不知道用哪种材质；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用zui多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明。
柴油液位计（侧装磁翻板型）售后服务：
1、从合同签订之日起，江苏先达仪表有限公司对所提供的产品提供保养及维护服务,承诺终生维修服务；
2、我公司的销售经理将定期与客户联系，了解产品的使用情况，并解决客户使用过程中产生的问题，无偿提供技术支持；
3、保修期内出现人为的损坏，我公司负责进行维修，并收取由此产生的维修费用；
4、产品出现质量问题或对产品不满意，用户可以无条件的选择退换货，江苏先达不收取任何的手续费，出现质量问题，承担来回的运费。
