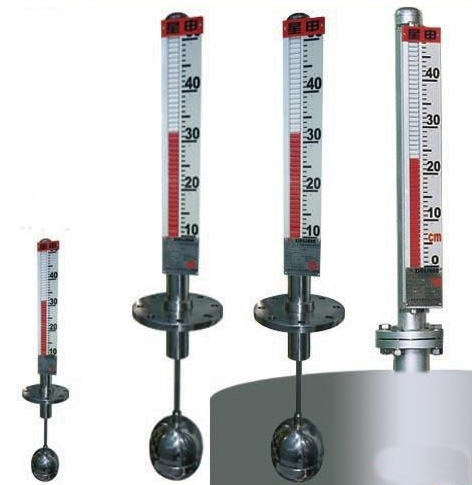

XD-UHZD 江苏顶装式磁翻板液位计厂家直销

江苏顶装式磁翻板液位计厂家直销是应需集中控制而开发的另一种顶装(底装)型磁翻板液位计，具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.

江苏顶装式磁翻板液位计厂家直销

顶装式磁翻板液位计工作原理: 容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。　

江江苏顶装式磁翻板液位计厂家直销
应用场合:
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
4、 其他特点和UFZ特点相同 江苏顶装式磁翻板液位计选用须知: 　
A、 防腐型公称压力≤1.0MPa。 　　
B、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。 　
C、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。 　　
D、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。


江苏顶装式磁翻板液位计厂家直销
安装使用和维护: 　　
1、 液位计护导管和主体导管必须保持垂直 　　
2、 连杆不能弯曲，必须挺直插入 　　
3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色

江苏顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型磁翻板液位计，具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示.

江苏顶装式磁翻板液位计厂家直销

江苏顶装式磁翻板液位计技术参数
测量范围：0～5000mm
准确度： ±10mm ±16mm
翻柱直径：10mm，16mm
公称压力：2.5MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-20～+350℃
接液材质：不锈钢304/316/316L及PP材质
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97
报警器、远传装置：技术参数侧装系列相同

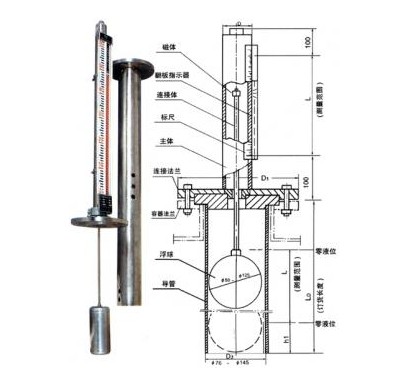

顶装磁翻板液位计结构:该顶装式磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）等组成，与本公司生产的液位控制开关和液位远传变送器装置配套使用，可实现液位的上、下限报警及限位控制，液位远传变送器装置可将液位变化转换成4-20mA线性电流信号，实现远距离的指示、检测、控制和记录。
