GS2011AR-G 供应数码管 贴片式

供应数码管 贴片式 超薄贴片 高亮单八双八等颜色可定制1、LED数码管贴片 0.2英寸贴片数码管 SMD共阴贴片数码管2、发光颜色:红色;黄色;黄绿色;橙色;蓝色;翠绿色;白色3、外形尺寸:6.90×10.0×3.00mm4、性:共阴5、表面颜色:灰面

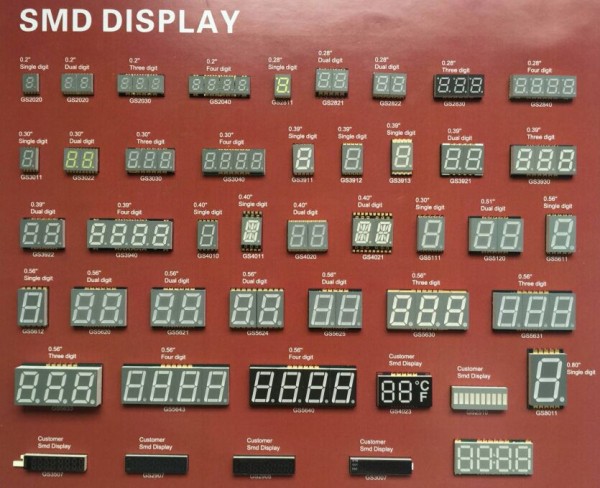

LED数码管介绍 1、产品名称:LED数码管 2、字位数:3位 3、屏幕尺寸:0.4英寸 4、发光颜色:红色;黄色;黄绿色;橙色;蓝色;翠绿色;白色 5、8字高度: 0.4" 6、外形尺寸:30*14*7.0mm 7、公共脚: 12-9-8 8、总PIN数:11 pins 9、极性:共阴极/共阳极 10、表面颜色:黑面板/灰面板 11、字体颜色:红色/绿色/蓝色/白色/橙色 12、胶体颜色:乳白色 Led 数码管规格书 如果这款线路不是您想要的，请联系我们的客服，我们会提供其他规格书给您参考。 共阴极： 共阳极： Led数码管产品展示 部分数码管产品展示 企业介绍 深圳市长圣电子有限公司是专业生产半导体LED发光二极管、LED数码管的高新技术企业。 公司于1997年创立于深圳，销售总部位于深圳繁华的电子商业中心华强北—华强广场。生产基地设立在深圳坪山区，公司以先进的技术手段和科学的管理方法推进企业的发展，建立建全的质量管理体系，通过了ISO9001质量管理体系认证、ISO14001环境管理体系认证、SGS(环境体系)等多方认证. 公司引进先进的机器设备,包括先进的自动化生产线和生产技术及无尘防静电车间、配套性能优越的检测设备，年产能达到3000KK，产品主要包括各类发光二极管（Lamp LED、Chip LED、TOP LED,数码管等）。 产品广泛应用于电子显示屏、指示灯、室内外照明、银行、交通、邮政、酒店、商厦、工厂等领域。 长圣始终秉持"信誉为本，品质优先，顾客至上"的经营理念,为客户提供专业,及时,周到的服务。 产线参观

供应数码管 贴片式 超薄贴片 高亮单八双八等颜色可定制

1、LED数码管贴片 0.2英寸贴片数码管 SMD共阴贴片数码管

2、发光颜色:红色;黄色;黄绿色;橙色;蓝色;翠绿色;白色
3、外形尺寸:6.90×10.0×3.00mm

4、性:共阴

5、表面颜色:灰面

贴片数码管使用注意事项
★ 能在低电压、小电流条件下驱动发光
★ 发光响应时间短(<0.1μs),高频特性好,单色性好,亮度高

★ 体积小,重量轻,抗冲击性能好.固态封装,封装方式为灌胶型,稳定性高

★ 寿命长,使用寿命在5万小时以上

★ 可连续扫描驱动各字节

★ 良好的显示效果、视角宽

★ 推荐恒流使用,恒压会出现亮度不均匀现象

★ 表面有保护膜的产品,可以在使用前撕下来

★ 焊接温度: 260℃ 停留时间长5秒

★ 当工作温度高于25℃时,Ifm,ifp和Id必须降低

★产品的工作电流不能大于对应工作温度条件Ifm或Ifp的60%。

★ 蓝色,翠绿色,白色请采取防静电措施

供应数码管 贴片式 超薄贴片 高亮单八双八等颜色可定制

led数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的字样了。



LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。小尺寸数码管的显示笔画常用一个发光二管组成，而大尺寸的数码管由二个或多个发光二管组成，一般情况下，单个发光二管的管压降为1.8V左右，电流不超过30mA。发光二管的阳连接到一起连接到电源正的称为共阳数码管，发光二管的阴连接到一起连接到电源负的称为共阴数码管。



LED数码管（LED Segment Displays）是由多个发光二管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电。led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。图2是共阴和共阳数码管的内部电路，它们的发光原理是一样的，只是它们的电源性不同而已。颜色有红，绿，蓝，黄等几种。led数码管广泛用于仪表，时钟，车站，家电等场合。选用时要注意产品尺寸颜色，功耗，亮度，波长等。



LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

A、静态显示驱动：

静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位*器*进行驱动。静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8=40根I/O口来驱动，要知道一个89S51单片机可用的I/O口才32个呢。故实际应用时必须增加*驱动器进行驱动，增加了硬体电路的复杂性。

B、动态显示驱动：

数码管动态显示介面是单片机中应用为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共COM增加位元选通控制电路，位元选通由各自的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。

透过分时轮流控制各个LED数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中，每位元数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二体的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示资料，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O口，而且功耗更低。



产品特点

1.LED数码管以发光二管作为发光单元，颜色有单红， 黄，蓝，绿，白，黄绿等效果。单色，分段全彩管可用大楼，道路，河堤轮廓亮化，LED数码管可均匀排布形成大面积显示区域，可显示图案及文字，并可播放不同格式的视频文件。通过电脑下flash、动画、文字等文件，或使用动画设计软件设计个性化动画，播放各种动感变色的图文效果；

2.可放在PCB电路板上按红绿兰顺序呈直线排列，以专用驱动芯片控制，构成变化无穷的色彩和图形。外壳采用阻燃PC塑料制作，强度高，抗冲击，抗老化，防紫外线，防尘，防潮。LED护栏管具有功耗小，无热量，耐冲击，长寿命等优点，配合控制器，即可实现流水，渐变，跳变，追逐等效果。如果应用于大面积工程中，连接电脑同步控制器，还可显示图案，动画视频等效LED数码全彩灯管可以组成一个模拟LED显示屏，模拟显示屏可以提供各种全彩效果及动态显示图像字符，可以采用脱机控制或计算机连接实行同步控制；可以显示各式各样的全彩动态效果。控制系统采用三泰VISS专用灯光编程软件编辑，数码管控制花样更改方便，只需将编辑生成的花样格式文件复制进CF卡即可，数码管控制器可以单独控制，也可多台联机控制，数码管安装编排方式任意，适合各种复杂工程需求。数码管、控制器以及电源等以标准公母插头连接，方便快捷，并具有独特的外形设计，全新的户外防水结构

技术参数

规格： （有圆形、半圆形、D形）；

直径有:30mm、40mm、50mm、80mm、100mm、 110mm

颜色：单红，黄，蓝，绿，白，七彩；

外壳颜色：乳白；

性能：防水，防尘，防紫外线，耐压，耐破裂，耐高低温，耐燃，抗冲击老化；

防护等级：IP65级；

工作电压范围：24V-220V；

工作功率：8-12W；

工作环境：-40度-+75度。

正常寿命： >80,000小时

供应数码管 贴片式 超薄贴片 高亮单八双八等颜色可定制
