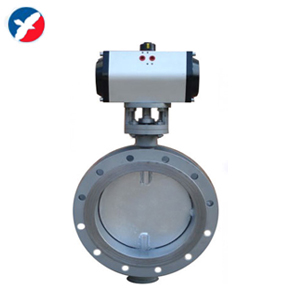

D641W-1C 气动通风蝶阀

浙江精卫自控有限公司

会员指数：

企业认证：

价格：电议

所在地：浙江温州市

型号：D641W-1C

更新时间：2018-06-04

浏览次数：1018

公司地址：浙江温州瓯北张堡工业区林浦路66号

13738782007 章先生(先生)

点击查看联系电话在线询价

产品简介

D641W-1C气动通风蝶阀采用与阀体相同材料加工成密封圈，采用气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

公司简介

精卫自控位于“中国泵阀之乡”---永嘉瓯北，专业从事各类电动阀门、气动阀门、通用阀门的生产及销售，严格按ISO9001-2000国际质量保证体系组织管理与技术创新，产品具有质量好，寿命长，易操作，易维修等特点，产品广泛应用于石油、化工、冶金、食品、制药、电力、建筑、热力、给排水、水处理等行业。公司秉承“精益求精”的发展理念，遵循'品质至上、客户第一'的生产服务宗旨，积极招募技术知识人才，以知识和技术全面推动公司发展。卓越的质量和服务已深得广大客户商赞誉和信赖。为适应企业发展和市场需求，我们期待与您携手进步

展开

产品说明

D641W-1C气动通风蝶阀 简介

气动通风蝶阀采用与阀体相同材料加工成密封圈，采用气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
D641W-1C气动通风蝶阀 采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D641W-1C气动通风蝶阀 附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
执行机构
采用GT或AT系列气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
主要技术参数

公称通径	DN(mm)	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
适用温度	≦425℃

主要零件的材质

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

外形尺寸

公称通径毫米		结构长度 (标准值)	外形尺寸 (参考值)		连接尺寸(标准值)						气动执行器型号
公称通径毫米		结构长度 (标准值)	外形尺寸 (参考值)		0.05MPa和0.25MPa
DN	英寸	L	H	H1	D	D1	D2	Z-d	A	W
100	4	120	105	--	210	170	144	4-18	140	70	GTD63
125	5	120	120	--	240	200	174	8-18	140	70	GTD63
150	6	120	132	--	265	225	199	8-18	186	91	GTD83
200	8	140	160	--	320	280	254	8-18	186	91	GTD83
250	10	140	187	--	375	335	309	12-18	186	91	GTD110
300	12	170	220	--	440	395	363	12-22	254	120	GTD110
350	14	170	245	--	490	445	413	12-22	254	120	GTD110
400	16	190	270	--	540	495	463	16-22	254	120	GTD110
450	18	190	297	--	595	550	518	16-22	296	137	GTD127
500	20	190	322	--	645	600	568	20-22	296	137	GTD127
600	24	210	377	--	755	705	667	20-26	296	137	GTD127
700	28	210	430	--	860	810	772	24-26	384	173	GTD160
800	32	210	487	--	975	920	878	24-30	384	173	GTD160
900	36	250	537	--	1075	1020	978	24-30	384	173	GTD160
1000	40	250	587	--	1175	1120	1078	28-30	501	208	GTD190
1200	48	250	687	--	1375	1320	1280	32-30	501	208	GTD190
1400	56	300	700	--	1575	1520	1480	36-30	501	208	GTD190
1600	84	300	895	--	1790	130	1690	40-30	501	208	GTD190
1800	72	300	995	--	1990	1930	1880	44-30	1090	230	AW17
2000	80	300	1095	--	2190	2130	2090	48-30	1090	230	AW17
