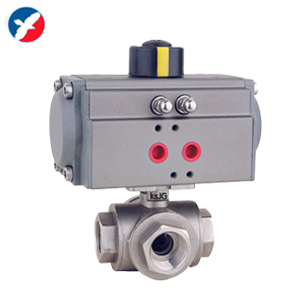

Q614F、Q615F 气动内螺纹三通球阀

Q614F、Q615F气动内螺纹三通球阀分为内螺纹气动三通L型和T型两种。带气动执行器，三通球阀可做ISO5211高平台设计。

精卫自控位于“中国泵阀之乡”---永嘉瓯北，专业从事各类电动阀门、气动阀门、通用阀门的生产及销售，严格按ISO9001-2000国际质量保证体系组织管理与技术创新，产品具有质量好，寿命长，易操作，易维修等特点，产品广泛应用于石油、化工、冶金、食品、制药、电力、建筑、热力、给排水、水处理等行业。 公司秉承“精益求精”的发展理念，遵循'品质至上、客户第一'的生产服务宗旨，积极招募技术知识人才，以知识和技术全面推动公司发展。卓越的质量和服务已深得广大客户商赞誉和信赖。为适应企业发展和市场需求，我们期待与您携手进步

Q614F、Q615F气动内螺纹三通球阀 技术参数

气缸选配：GTD/GTE、AT/SR
气缸形式：双作用单作用(弹簧复位式)
环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃
气源压力：双作用2～8bar、单作用3～7bar

Q614F、Q615F气动内螺纹三通球阀 附件选项 (可选)

回讯器：也叫限位开关，远程反馈开关信号(普通型、防爆型可选)
电磁阀：双作用选二位五通、单作用选二位三通(普通、防爆；多种电压可选)
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能(普通、防爆可选)
备注: 气缸参数请另参考所选配的气动执行器资料.

Q614F、Q615F气动内螺纹三通球阀 标准规范

阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检 验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211

参数：

公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：螺纹(L型、T型)
阀体材质：铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质：不锈钢CF8(304)、CF8M(316)
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体(W·O·G)

详细介绍：

★气动执行器表面经阳氧化处理，齿轮齿条结构，
★有开关两个位置+/-5°行程调节
★NAMUR标准气源接口，可与电磁阀直接连接
★三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便
★三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。
★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求
★在系统泄压后无需拆下整个阀体就能进行检查和维修。
