价格：电议
所在地：湖北 武汉市
型号：武汉捷探GT-GPR
更新时间：2018-05-25
浏览次数：1779
公司地址：武汉市洪山区珞喻路590号
陈钊均(先生)
产品用途：
适用于工程勘察、市政管线、道路桥梁、隧道检测等领域，用于检测或查明地下一定深度内的金属或非金属目标体信息。具体分类如下：
◆工程勘察：用于查明工程区域内地下不良地质体如岩溶、塌陷、破碎带等的信息；
◆市政管线：用于城市建设过程中查明地下金属或非金属管线分布情况；
◆道路桥梁：用于查明道路或桥梁选址过程中不良地质体调查；
◆隧道检测：用于隧道超前预报、检测隧道施工质量等。
产品特点：
◆本产品采用业内的主机和天线一体化设计，体积小、重量轻、功耗低；
◆主机和电脑无线连接，操作便捷；
◆实现实时数据采集和显示；
◆软件界面简洁，操作简便，上手快；
◆多频段天线可选，应用范围广；
◆分析软件操作简单，结果判读准确；
◆探测精度高，定位准确，分辨率zui高可达1mm；
◆内置容量电池，续航时间长；
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
符合规范：
◆《水电水利工程物探规程 DL/T 5010-2005》
◆《水利水电工程物探规程SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《公路工程物探规程 JTG/T C22-2009》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
◆《城市工程地球物理探测标准CJJ/T 7-2017》
性能参数：
|
型号 |
GT-GPR系列地质雷达 |
|
天线频率 |
100MHz/200MHz/400MHz/1GHz/2GHz可选 |
|
采样频率 |
0.2-100GHz可调 |
|
时窗范围 |
1ns～200000s，连续可调 |
|
采样点数 |
512～8192样点/扫描，可选 |
|
扫描速率 |
6～480扫描/秒，可选 |
|
A/D转换 |
24bit |
|
连续工作时间 |
≥8小时 |
|
整机功耗 |
＜6 W |
|
zui小采样间隔 |
＜2ps |
|
测量方式 |
逐点测量、距离触发测量、连续测量三种测量方式 |
|
显示方式 |
伪彩图、堆积波形或灰度图 |
|
工作温度 |
-30℃～+70℃ |
|
工作电压 |
11-15V DC |
|
无线数据传输距离 |
大于50 m |
|
有线通讯 |
以太网，100Mbps |
|
重 量 |
≤5kg |
应用推荐:
|
天线类型 |
天线主频 |
可达深度 |
应 用 |
|
单体 屏蔽天线 |
1GHz |
0.5~0.8m |
混凝土、钢筋、桥梁缺陷检测 |
|
400MHz |
1~5 m |
工程、隧道衬砌检测、挡墙缺陷检测 |
|
|
200MHz |
1-10m |
浅层、工程、市政管线、环境勘查 |
|
|
非屏蔽天线 |
100MHz |
0~30m |
隧道超前预报 |
配置清单:
|
序号
|
名 称 |
数量 |
单位 |
说 明 |
|
1 |
雷达一体化天线 |
1 |
台 |
含包装箱、收发组件 |
|
2 |
实时采集软件 |
1 |
套 |
不加锁 |
|
3 |
专用充电电池 |
1 |
套 |
可连续工作8小时以上 |
|
4 |
专用充电器 |
1 |
套 |
可快充电、慢充电 |
|
5 |
产品说明书 |
1 |
份 |
|
|
6 |
雷达数据处理软件 |
1 |
套 |
含电子狗 |
|
选配 |
笔记本电脑 |
1 |
台 |
|
|
选配 |
测距轮 |
1 |
套 |
|
|
选配 |
专业推车 |
1 |
辆 |
|
后处理软件:

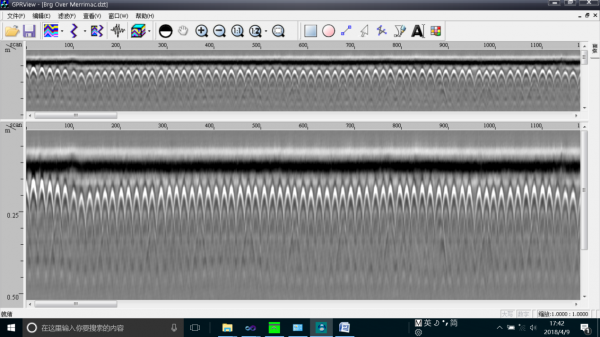

显示方式：实时彩显，彩色/灰阶行扫描，变面积/波形显示，线性扫描方式中可使用256种色源来表示信号的幅度和性；
雷达软件包更丰富了雷达系统的应用，除了配备专用的雷达数据后处理软件，用户还可根据自己需要选择特殊功能的软件模块，可在PC机上进行数据处理。模块包括：
◆公路面层自动追踪软件：专门用于公路测量使用，自动去除干扰。高速公路结构分层自动跟踪分析，显示桩号、层厚，层厚偏差电子表格。

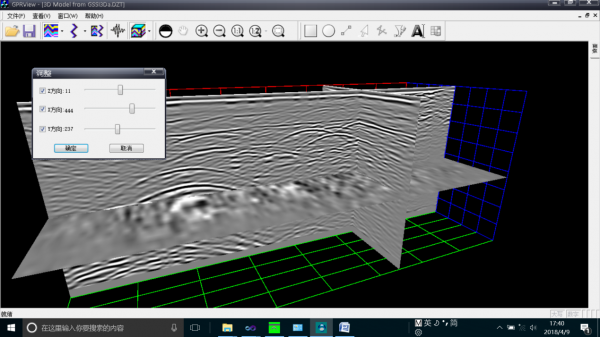

◆结构扫描工具包：三维深度切片，钢筋网透视图，管线立体定位，建筑物中空洞、裂缝显示。

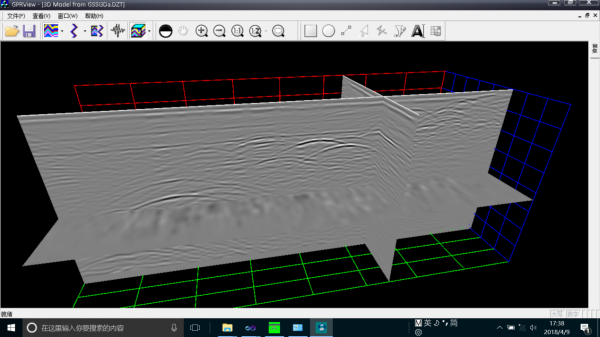

◆快速三维绘图软件：2D反演，3D处理和显示，市政设施三维和二维可视化成象显示。
◆建筑结构分析软件：钢筋分布深度定位显示，市政管线分布定位。
◆桥梁结构及锈蚀分析软件：桥梁钢筋分布和锈蚀判断分析软件。
