产品说明

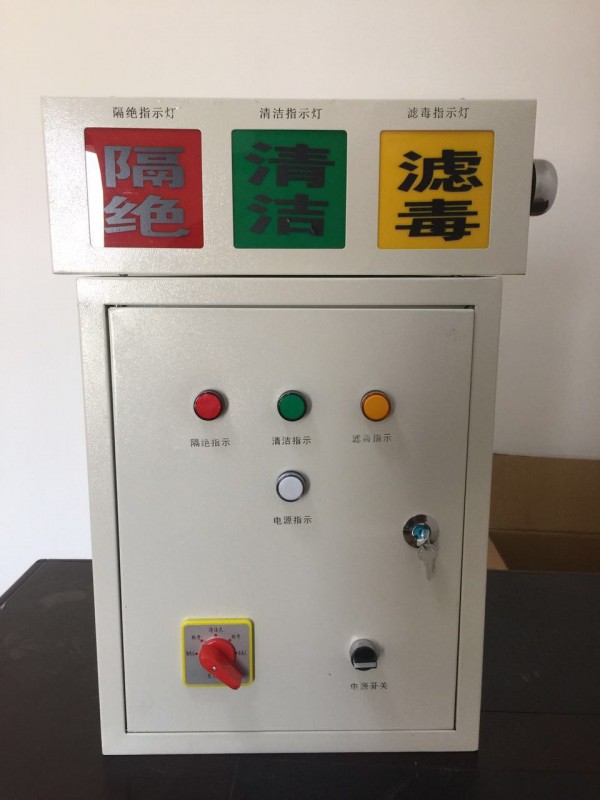

国标西安人防控制箱07FD02标准尺寸
很多客户都是从刚开始抱着一哥怀疑的态度来询价的，其实 对于我们来说一天询价的客户非常多，毕竟我们做了这么多年的人防控制箱了，但是其实每个客户的实际情况都是不一样的。就比如说有的客户一开口就会问我们人防控制箱07FD02标准尺寸是多少？我们的统一回答就是：400*500*200mm。这是根据人防国标图集07FD02图集制作的，属于国标尺寸的。
一、西安人防控制箱用途
通风方式控制箱是地下工程（人防）专用装置，用于战时工事不同防护通风方式转换的指令传送和报警信号显示。
二、西安人防控制箱信号装置组成
本装置由指挥端通型信号控制箱和接收端若干信号箱组成，控制箱有6路及12路输出两种。由于指挥端也有一信号输入，并采用统一信号参数，因此本装置既可用于单独工事的通风方式信号系统，亦可用于人防区片工事群中组成分级信号系统，实现区片战时统一指挥运行。
三、西安人防控制箱装置特点
A、具有发讯监视功能，可及时发现信号传输故障；
B、具有接收端回复信号，能及时掌握各值班岗位的执行情况；
C、可进行系统自检和试验，便于维护管理；
D、通用性强，系统可任意扩展，适用于各种规模的人防工事和区片。
四、西安人防控制箱技术规格
产品名称 用途 信号方式 输出信号回路数 输入信号回路数 传输线芯数 附设呼唤门铃
清洁式 滤毒式 隔式 音响
12路通风方式信号控制箱 上级工事发讯端或下级工事发讯接收端 绿灯 黄灯 红灯 灯 12 1 每路6芯 2路每路6芯
6路人防控制箱通风方式信号控制箱 6
通风方式信号箱 值守岗位信号报警及显示 / 6芯 /
五、西安人防控制箱外型尺寸
通风方式控制箱尺寸图 通风方式控制箱底板布置
序号 符号 名称 规格 单位 数量
1 箱体 JX3002 个 1
2 KT 晶体管时间继电器 JS14A-120 个 1
3 KL 晶体管闪烁继电器 JSZ-2 个 1
4 2SA 转换开关 LW5-15 个 1
5 1SA 组合开关 HZ10-10 个 1
6 FU 熔断器 RL1-15 个 1
7 RD 白色信号灯 AD16 个 1
8 ORD 红色信号灯 AD16 个 1
OGN 绿色信号灯 AD16 个 1
OYE 黄色信号灯 AD16 个 1
9 OHA 电铃 220V 2” 个 1
10 X 端子板 JDO-1024 个 1
