敞开式摆管淋雨装置

产品简介

敞开式摆管淋雨装置，IPX3、IPX4、IPX5、IPX6、为大型敞开式设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验箱用于外部照明和信号装置及汽车灯具外壳防护．是航空、汽车、家电、科研等领域必备的测试设备。

公司简介

常州哈飞环境科技有限公司，主要从事气候环境与可靠性试验设备的研发、生产、销售和服务，公司地址为位于国家科技产业区-着名数学家华罗庚的故乡：江苏省金坛市经济开发区，公司依托于美丽富饶的常州=长江三角洲地理优势和工业制造得天独厚的底蕴，与上海，南京等距相望，加之交通便利发达，312国道，常宁，沪宁等多条高速便捷路程选择。公司自成立以来，凭借着20年可靠性环境试验设备的生产技术经验和质量保证，一直秉承着“产品是最好的口碑”，“品质为企业的使命、诚信服务客户”的这一贯彻始终的理念，坚持为客户提供全方位，高品质的测试用可靠性环境试验设备。公司主导产品有：高低温（交变）试验箱、高低温湿热（交变）试验箱（也称可程式恒温恒湿试验箱）、二氧化硫（硫化氢）腐蚀试验箱，复合盐雾试验箱，温度冲击试验箱，防尘、防水（IP外壳防护等级测试设备），光老化（紫外光耐气候，氙灯耐气候），温度老化试验箱等模拟气候类环境试验设备，以及各类步入式实验室。公司凭借殷实创新的技术，完善诚信的售后服务，赢得了广大客户和市场的信任。先后与国内众多着名的厂商及优秀的科研单位建立了良好的友谊合作关系。公司研发的产品广泛应用在军工、程控通信、工程控制、检测单位、高等院校、航空航天、电工电子、仪器仪表、家用电器、汽摩配件、科研质检等各类领域。

展开

产品说明

敞开式摆管淋雨装置符合标准：

本产品满足GB 2423.38—2008《电工电子产品基本环境试验规程试验R：水试验方法》，严格按低压电器外壳防护IPX1…IPX2…等级GB/T4942.2-93、GB 4208—93、GB 4706、GB 7000等相对应的标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验。

敞开式摆管淋雨装置产品用途：

摆管淋雨试验装置IPX3、IPX4、IPX5、IPX6、为大型敞开式设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验箱用于外部照明和信号装置及汽车灯具外壳防护．是航空、汽车、家电、科研等领域必备的测试设备。

敞开式摆管淋雨装置箱体结构：

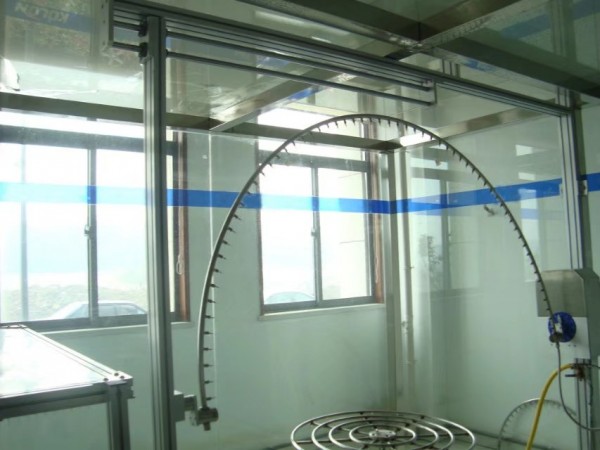

淋雨试验设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、储水箱、试验水加压回流装置、控制台采用SUS304不锈钢发纹板制作。

喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足。

试验水循环：储水箱连接水源自动补助试验水，水经加压泵传输经分流装置、流量计、压力表至摆管喷嘴。

敞开式摆管淋雨装置控制系统：

摆管摆动：通过电机、步进电机，驱动减速器、偏心轮机构、齿条齿轮等机械传动实现。利用变频器调节摆管次数(单位时间内)，通过偏心轮机构调节角度。

敞开式摆管淋雨装置型号与参数

摆管淋雨试验IPX3/IPX4 技术参数：

摆管喷水孔径：ф0.4/0.8/1.2mm 间距：50mm (定货时说明）

摆管摆角幅度: ±45°、60°、135°、150°

摆管喷水角度: ±60°、±90° 摆管半径：R200、R400、R600、R800、R1000 (定货时说明）

摆管速度：无级调速淋雨水压：80KPa（可调节）水流量： 0.1±0.005-12±0.05L/min（可调节）

试验台尺寸：ф600 试验台转速：1r/min或定货时说明喷淋用水：洁净的软质自来水

IPX5主要技术参数

1.1喷嘴内径： Φ6.3mm；

1.2水流量： 12.5±0.625 L/min；

1.3水压：按规定水流量调节；

1.4主水流的中心部分：离喷嘴2.5m 处直径约为40mm 的圆；

1.5外壳表面每平方米喷水时间：约 1 min；

1.6试验时间：少 3 min；

1.7喷嘴至外壳表面距离： 2.5-3 m

2、IPX6主要技术参数

2.1喷嘴内径： Φ12.5 mm；

2.2水流量： 100±5 L/min；

2.3水箱尺寸： 600*700*1100mm

2.4水压：按规定水流量调节；

2.5主水流中心部分：离喷嘴2.5m 处直径约为120 mm 的圆；

2.6外壳表面每平方米喷水时间：约 1 min；

2.7试验时间：少3 min；

2.8喷嘴至外壳表面距离： 2.5-3 m

也可按客户需要定制非标试验箱，

符合标准：
