AP5174 LED车灯驱动IC方案

内置温度保护 ? 输出带短路保护 ?关断时间可调 ? 内置电流采样前沿消隐电路 ?率：可高达 95% ，用于LED车灯驱动

深圳市世微半导体有限公司是一家专业从事专用模拟集成电路芯片产品的研制、开发和销售的高新技术企业， 现已成功设计生产出几十种集成电路产品。主要生产的产品包括：电源IC、DC/DC升压芯片、DC/DC降压IC 太阳能草坪灯IC、手电筒功能IC、逻辑IC、LDO稳压IC、带使能端LDO、射灯IC、日光灯IC、低压检测IC、 复位IC、背光驱动芯片、LED恒流驱动IC、锂电充电管理IC、锂电保护IC、MOSFET、功放IC、运放IC、 存储IC、等系列产品。 产品主要的应用范围：信息家电、无线通信、数字通讯和网络技术，便擕式产品、 MP3、MP4、PMP、手机、存贮卡、数码相机、数码相框、摄像头、U盘、光电鼠标、LED灯、电动玩具、 遥控玩具、电子辞典、复读机、无线耳机、无线鼠标键盘、血压计、医疗器械、汽车防盗器、LED手电筒、 矿灯、灯饰品、电子礼品、直流圣灯、太阳能草坪灯、蜡烛灯、头灯、MR16、E27射灯、灯杯、日光灯、 LED照明装置、路灯、像素灯、灯条、灯管、性用品、香熏器、迷你小音响、点读机、点读笔、游戏手柄、 倒车灯、防丢器、充电器、键盘电动玩具类产品、闪灯、计步器、电子称、摇控器、PDVD、CARDVD、 LCD-TV、GPS、机顶盒、等消费类电子领域。为电子设备中的主芯片及相关器件提供优质稳定的电源解决 方案，并在团队建设、产品开发、质量控制、客户服务等方面获得了较大突破。 公司拥有完整、科学的 质量管理体系、并秉承“服务于客户，让利于客户”的宗旨，一直以“诚信为本”。实力和产品质量获得 业界的认可。欢迎各界朋友莅临我司参观、指导和业务洽谈。

稳定率的太阳能照明系统芯片（车灯IC方案AP5174）

为响应号召，提倡使用清洁无污染能源，深圳市世微半导体有限公司经过不懈努力，研发为太阳能照明系统使用的IC方案，其应用领域宽:LED手电筒，LED汽车灯照明，大功率LED驱动，太阳能照明系统，电动车，摩托车灯照明



AP5174 是一款效率高，稳定可靠的 LED 灯恒流驱动芯片，内置比较器，固定关断时

间控制电路，恒流驱动电路等，特别适合大功率LED 恒流驱动。

AP5174 采用ESOP8 封装，散热片内置接SW 脚，通过调节外置电流检测电阻的阻值来设

置流过 LED 灯的电流，支持外加电压线性调光，zui大电流 2.。

AP5174 采用固定关断时间的峰值电流控制方式，其工作频率zui高可达350kHz，可使外部

电感和滤波电容体积减小，效率提高，节省PCB 面积。关断时间zui小为 620ns，并可通过外部

电容进行调节，工作频率也可根据用户要求进行调节。在EN 端加PWM信号，可调节LED 灯的

亮度。

产品特点

? 内置温度保护

? 输出带短路保护

?关断时间可调

? 内置电流采样前沿消隐电路

?率：可高达 95%

? 宽输入电压范围：5V~100V ?LED 汽车工作灯

? 峰值电流采样电压：250mV

?内置100V/10A 功率管 及 5.6V 稳压管

?亮度可调：EN 端的PWM 调光和DIM 端的线性调光

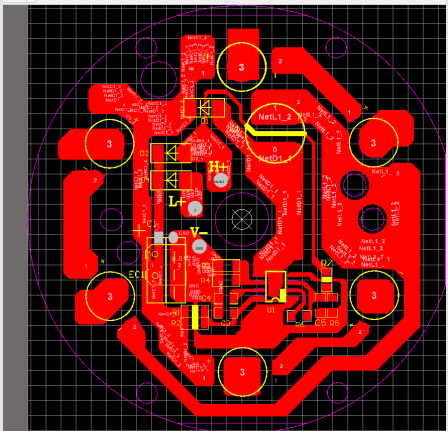

电路图：

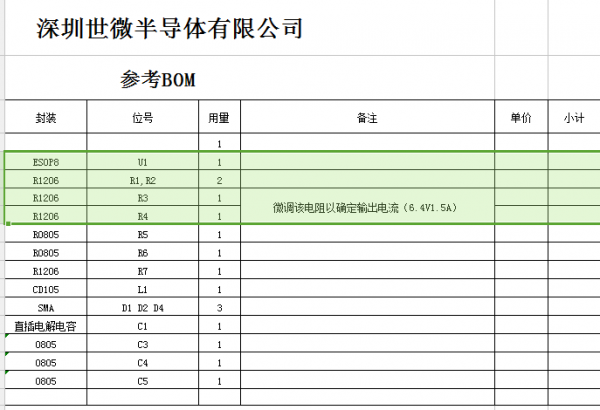

BOM清单
